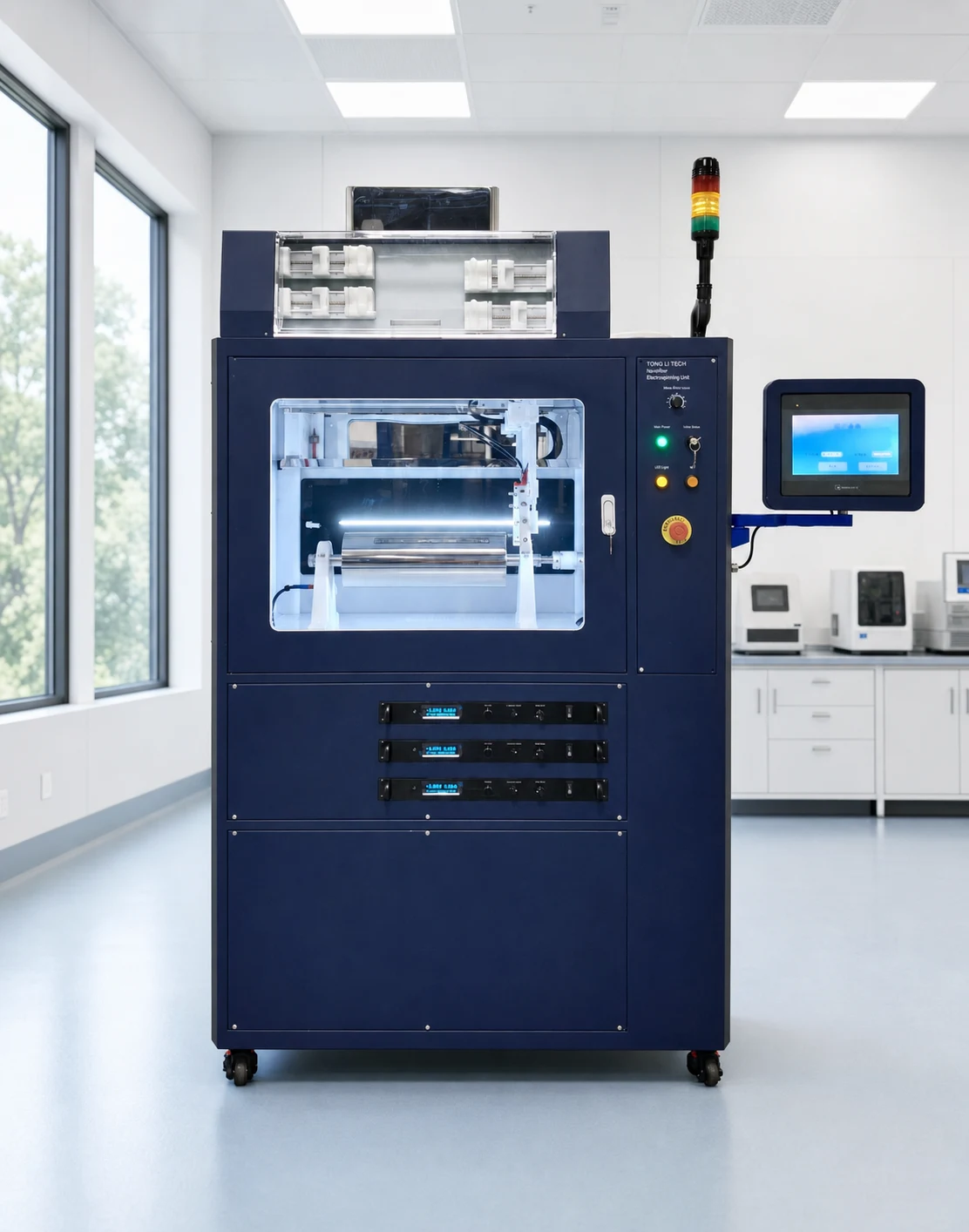

TL-400V立式多电源静电纺丝平台

高压输出与保护

多路电源配置，兼顾稳定输出与操作保护

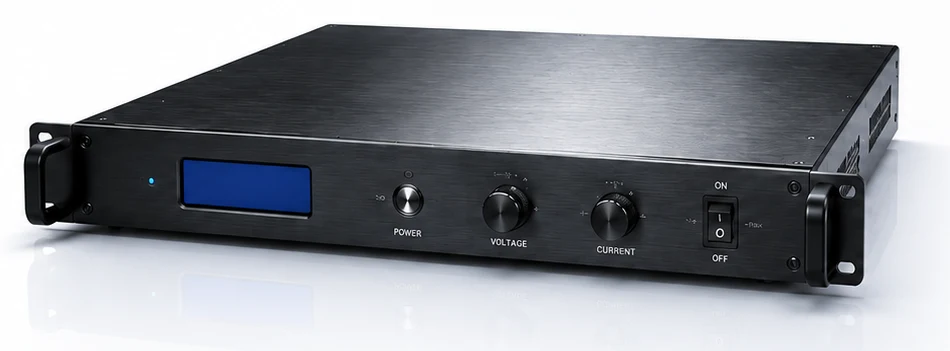

• 高压电源组件示意
• 正负高压按需组合：正、负高压电源可选 30–50 kV 等级， 各路极性及量程按工艺需求配置。
• 稳定输出：支持电压监测与自动补偿，便于保持 工艺条件一致。
• 多重电源保护：具备过压、过流、拉弧与短路保护。
• 极性由所选电源决定，具体输出范围以配置清单为准。

触摸屏与集中控制

高压、供液与运动参数集中设置

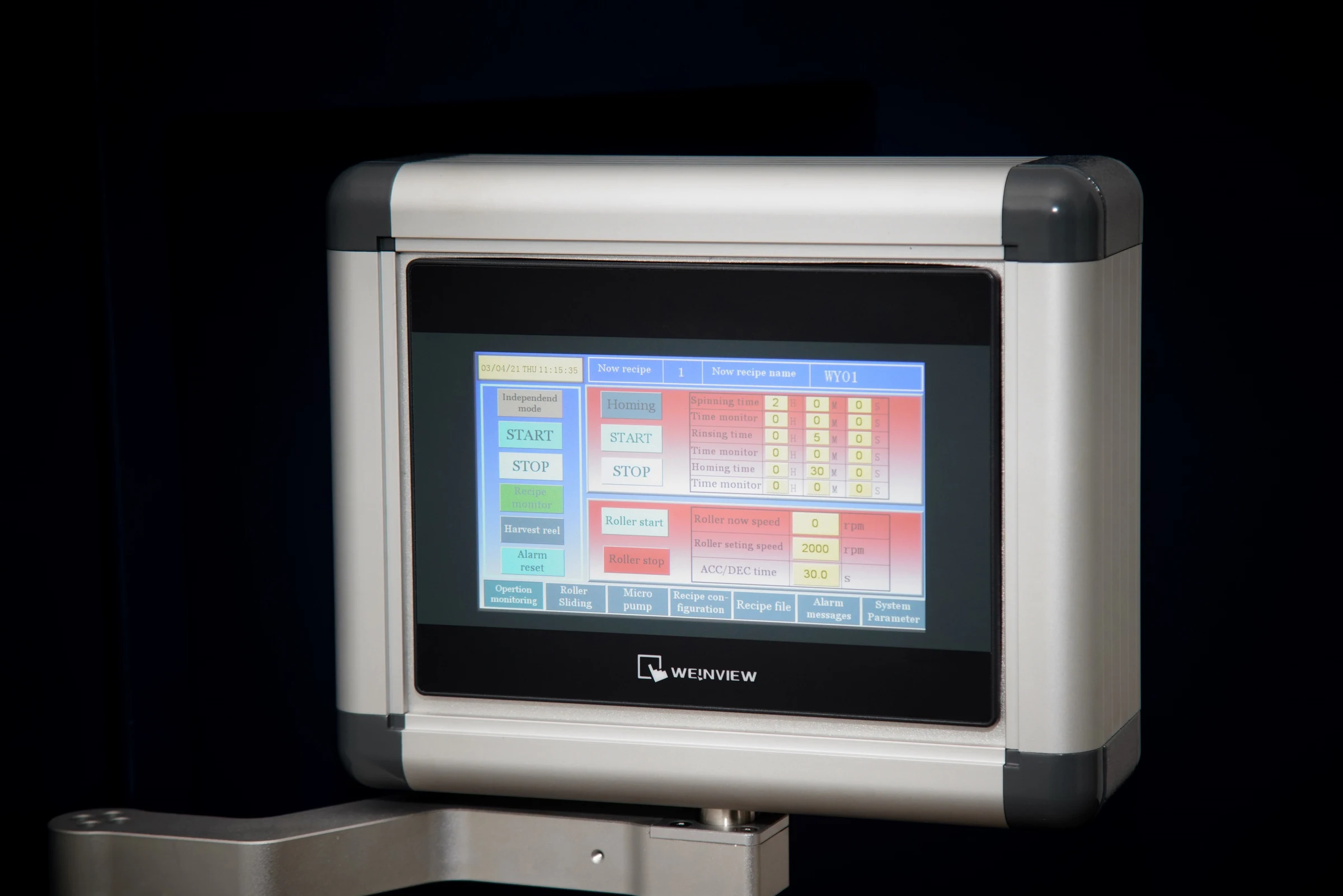

• 触摸屏组件示意，实际界面随配置调整
• 10 英寸触摸屏：配合快捷按钮，便于实验操作与参数调整。
• 关键组件协同控制：集中控制高压电源、微量泵、喷头运动 和收丝器旋转。
• 实验参数管理：工作参数可记录，便于工艺复现。 配方联动与数据导出可按项目定制。

多通道伺服供液系统

独立供液，适配多组分与高黏度材料

• 六通道伺服注射泵组件示意

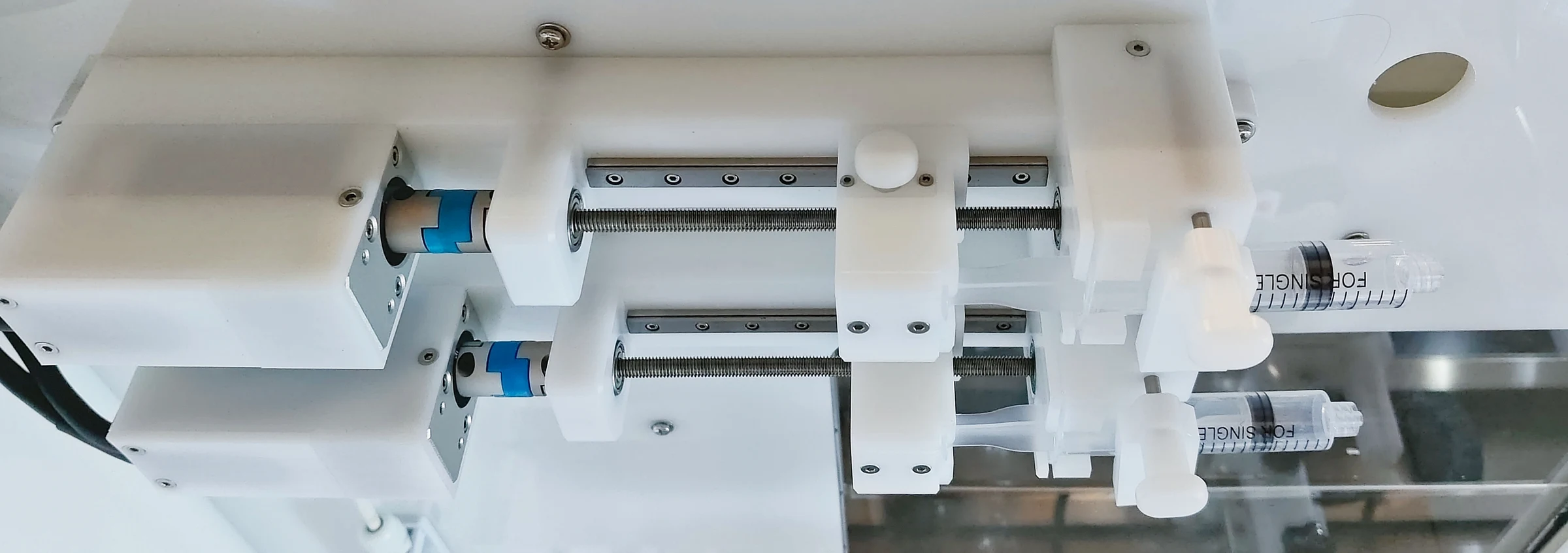

• 六通道独立控制：配备 6 通道伺服注射泵， 各通道可独立设置推进速度。
• 伺服电机与绝缘结构：高精度、大推力，采用耐高压绝缘结构。
• 更多通道按需配置：可升级 8-10 通道供液，并按工艺需要 配置内置或外置微量泵。

基础与 微量喷头

从常规电纺到 小体积样品实验

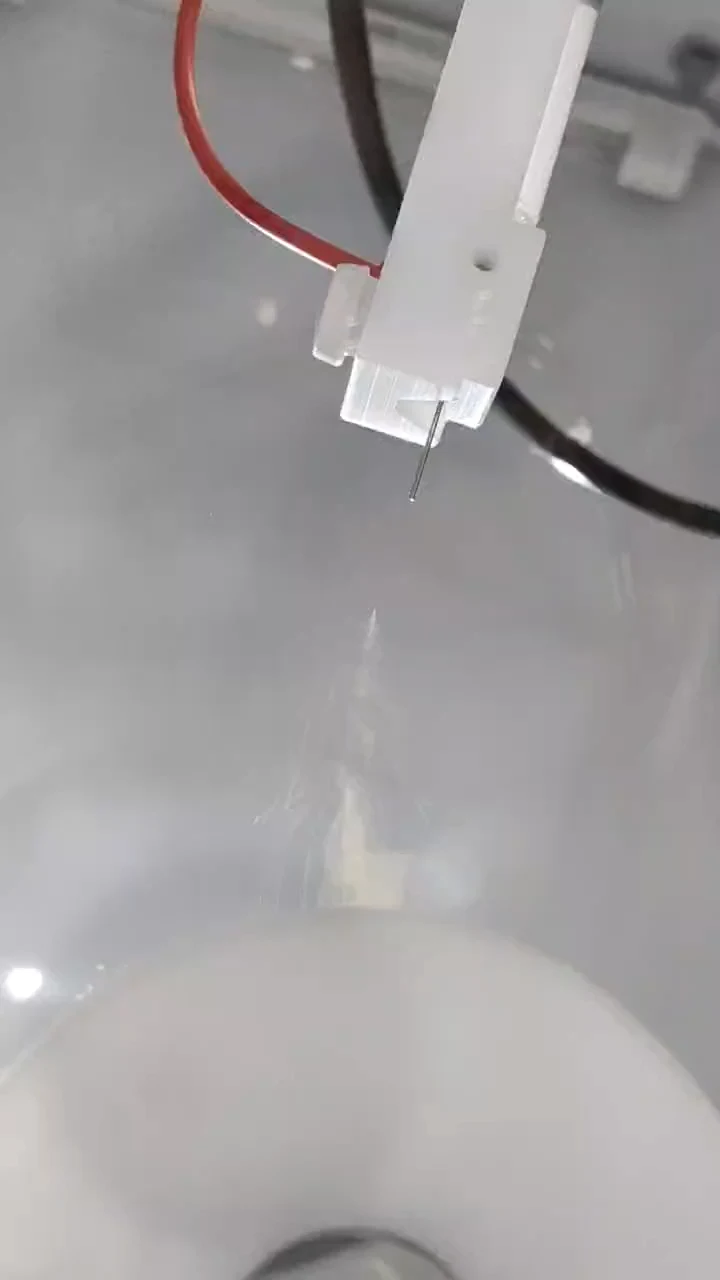

• 单喷头：兼容标准金属针头，配专用绝缘支架。 配套提供 100 个不同尺寸不锈钢针头。

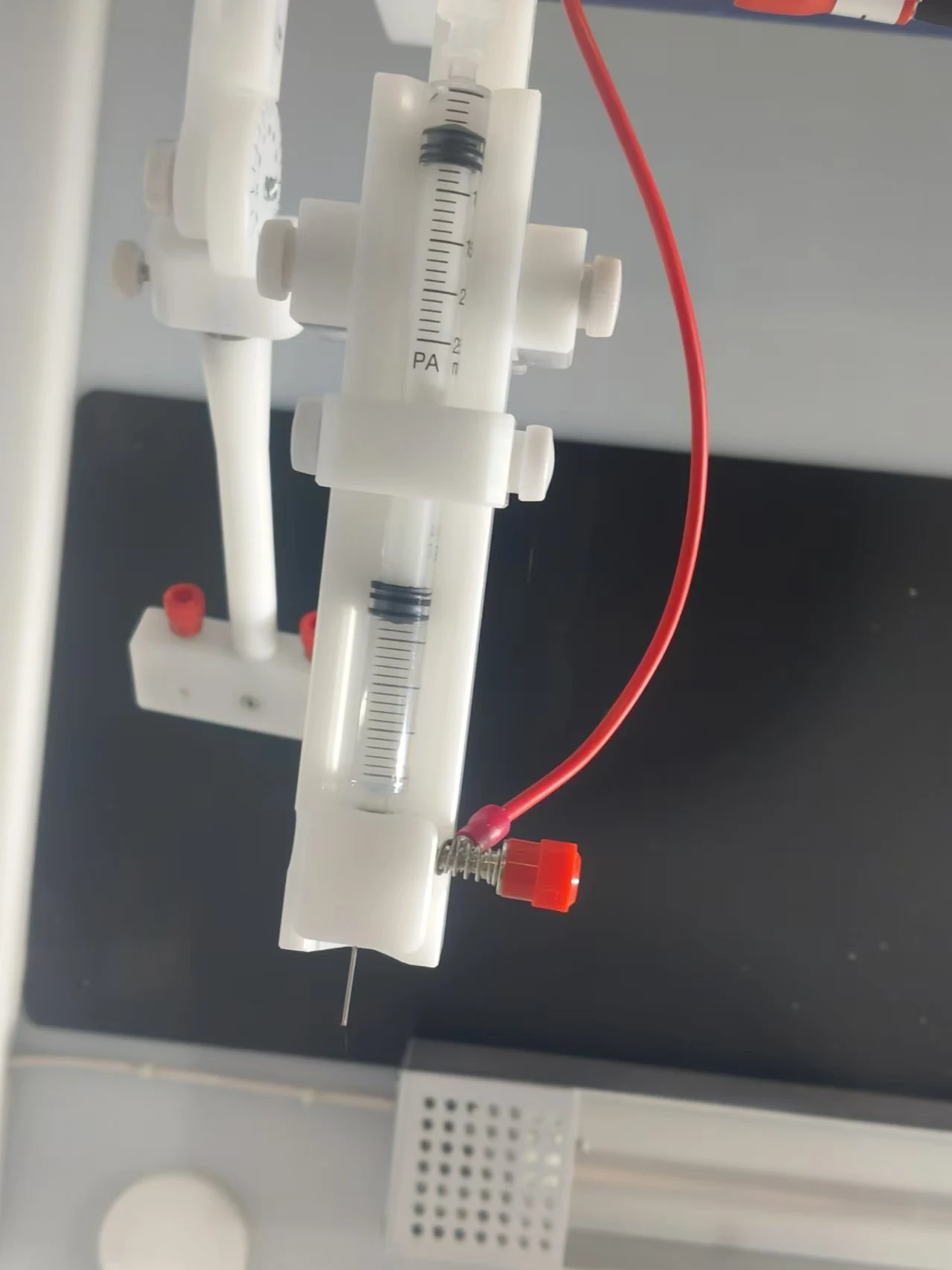

• 微量喷头：注射器直连针头，减少管路损耗。 0.5 mL 溶液即可开展实验。 基础配置为 2 个微量喷头。
• 可按需求增加微量喷头，纺丝角度与接收距离可调。

同轴与 三层同轴喷头

多通道独立供液， 构建核壳与多层纤维

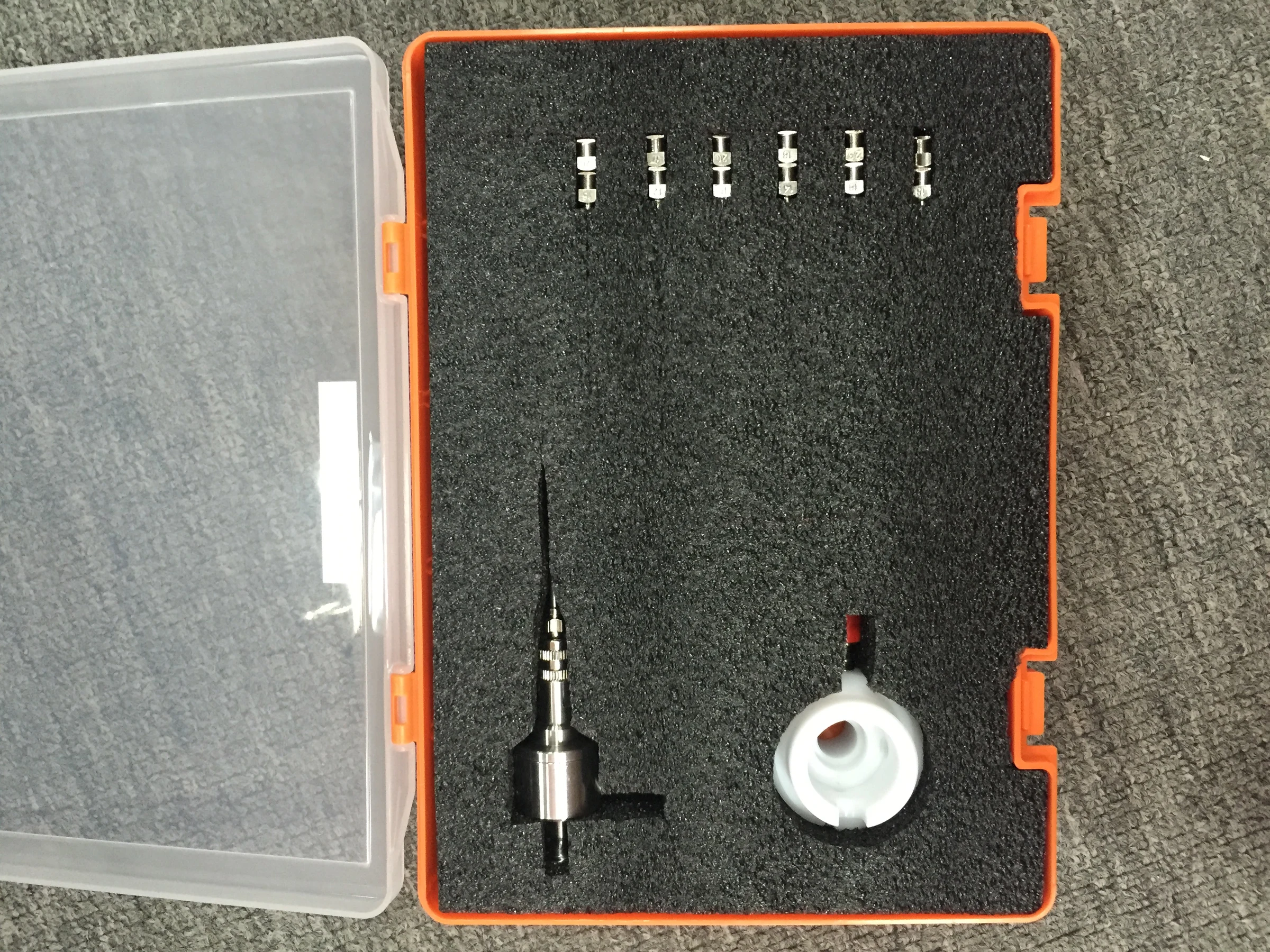

• 同轴喷头：内、外组分使用 2 通道微量泵独立供给。 提供 5 套不同规格针头，内外针头可更换。
• 三层同轴喷头：内、中、外组分使用 3 通道微量泵。 提供 5 套不同规格针头，支持多层结构研发。
• 同轴喷头可兼容气流辅助工艺，具体连接方式随工艺配置。

查看三层同轴喷头的详细尺寸与针头组合 ↗

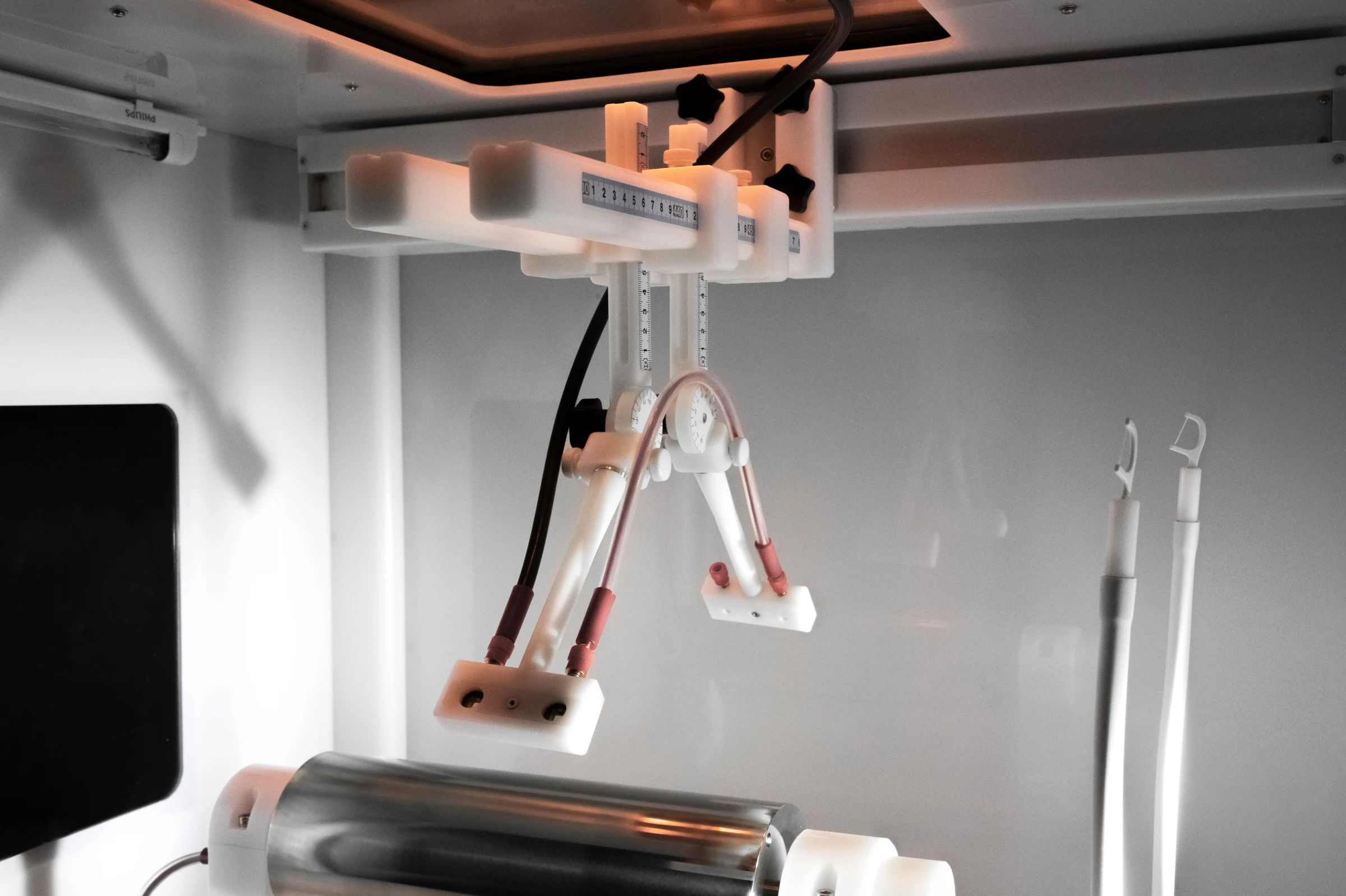

V 形与 共轭喷头

电源组合与喷头布局 协同配置

• V 形多喷头：V 形 4–8 喷头组合，喷头数量按需配置。 角度与接收距离可调，位置可通过标尺记录。

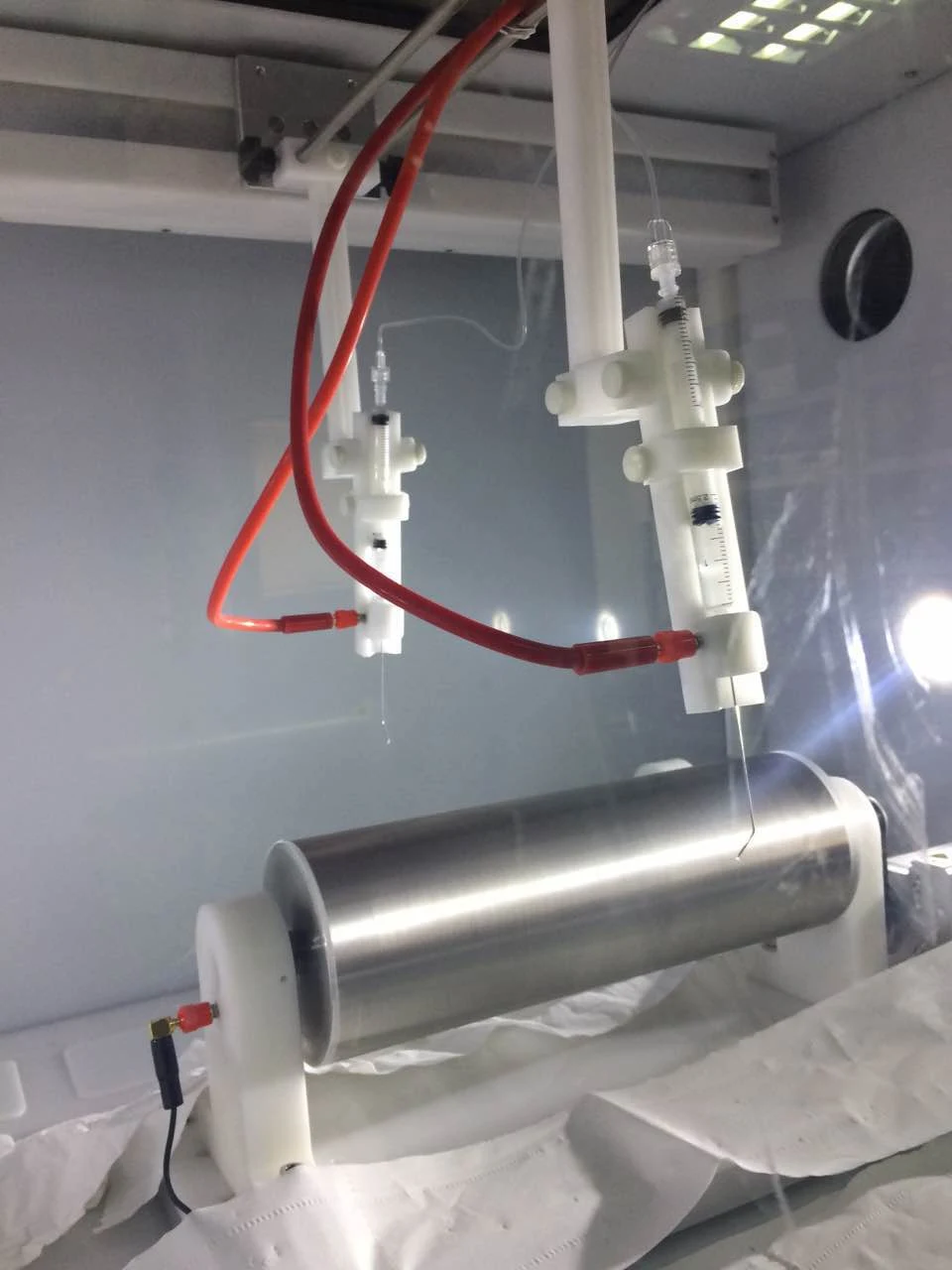

• 共轭喷头：两组针头分别连接正、负高压。 适用于双组分复合膜与纳米纱线等工艺研究。
• 共轭工艺需配置相应负高压电源。

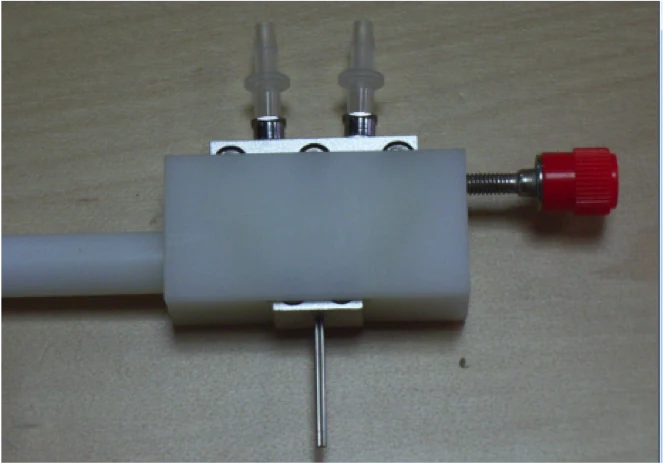

岛型与 并肩喷头

独立组分供料， 研究不同纤维截面

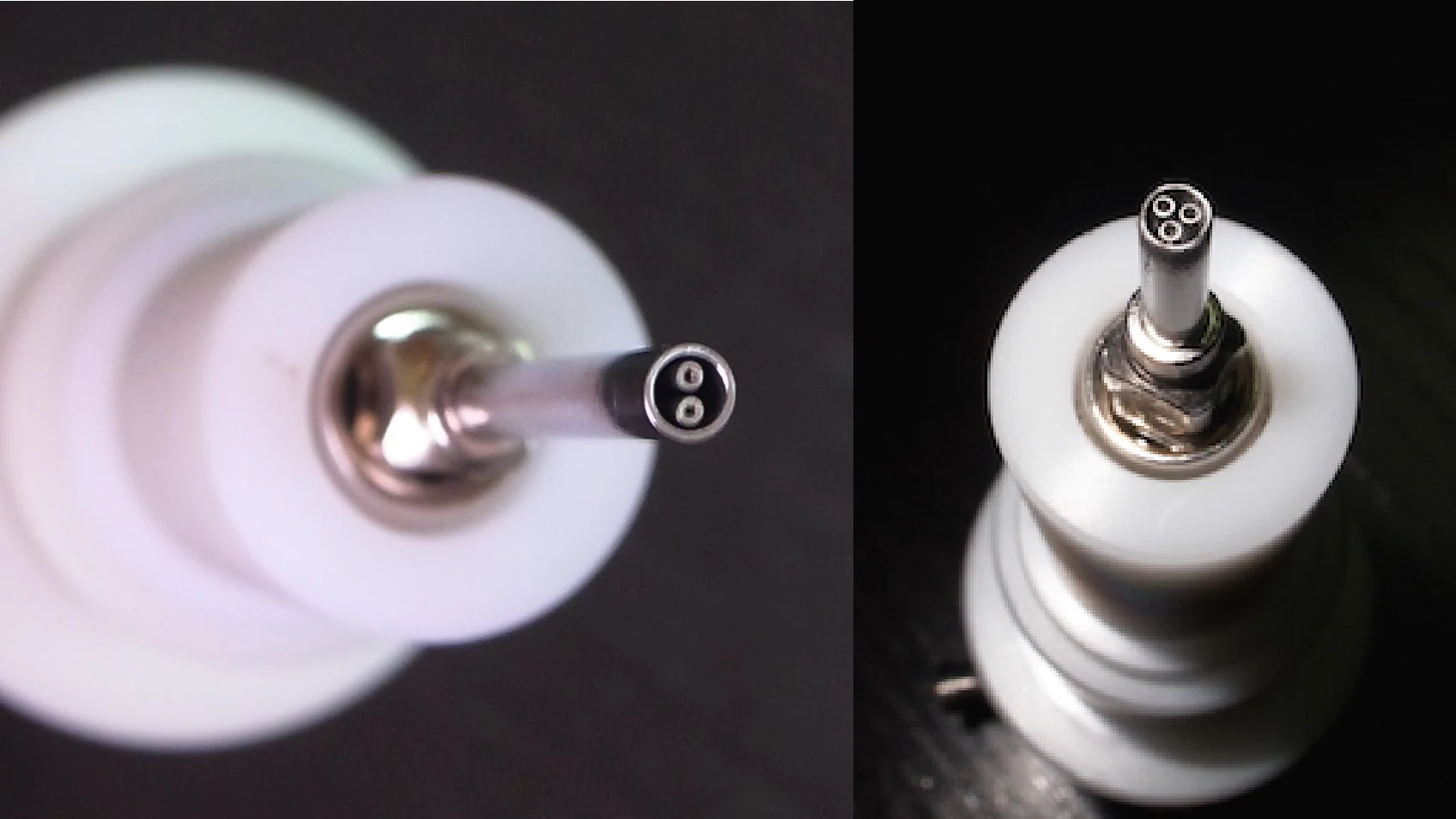

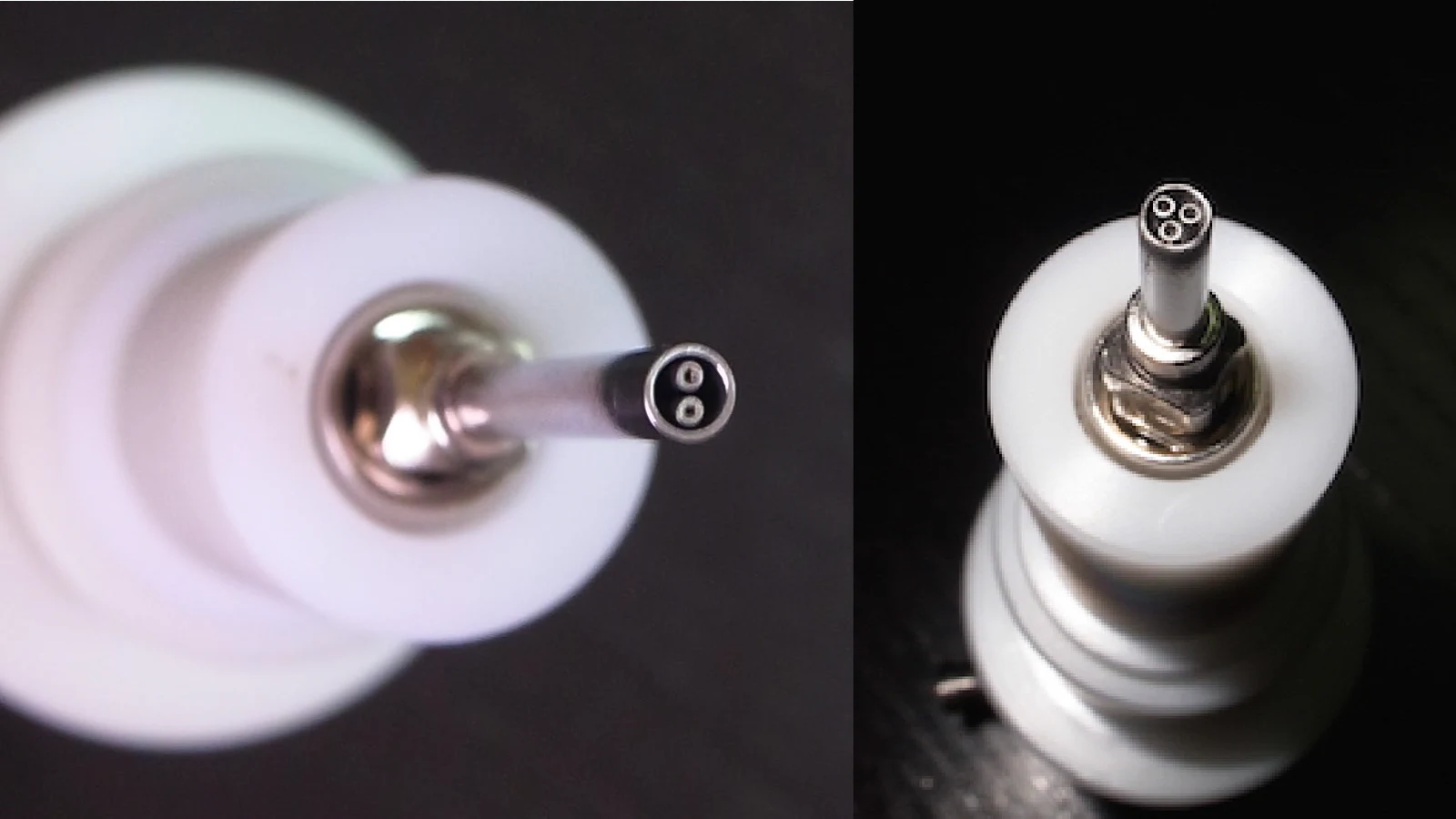

• 多通道岛型喷头：2 通道与 3 通道可选，各通道独立供料。 用于岛型、电缆状等多组分复合纤维。
• 并肩喷头：双通道供液，配套提供 5 套不同尺寸针头。 用于双组分纤维及差异化纤维形态研究。

多喷头扩展 与在线清洗

按实验通量和 溶剂体系配置

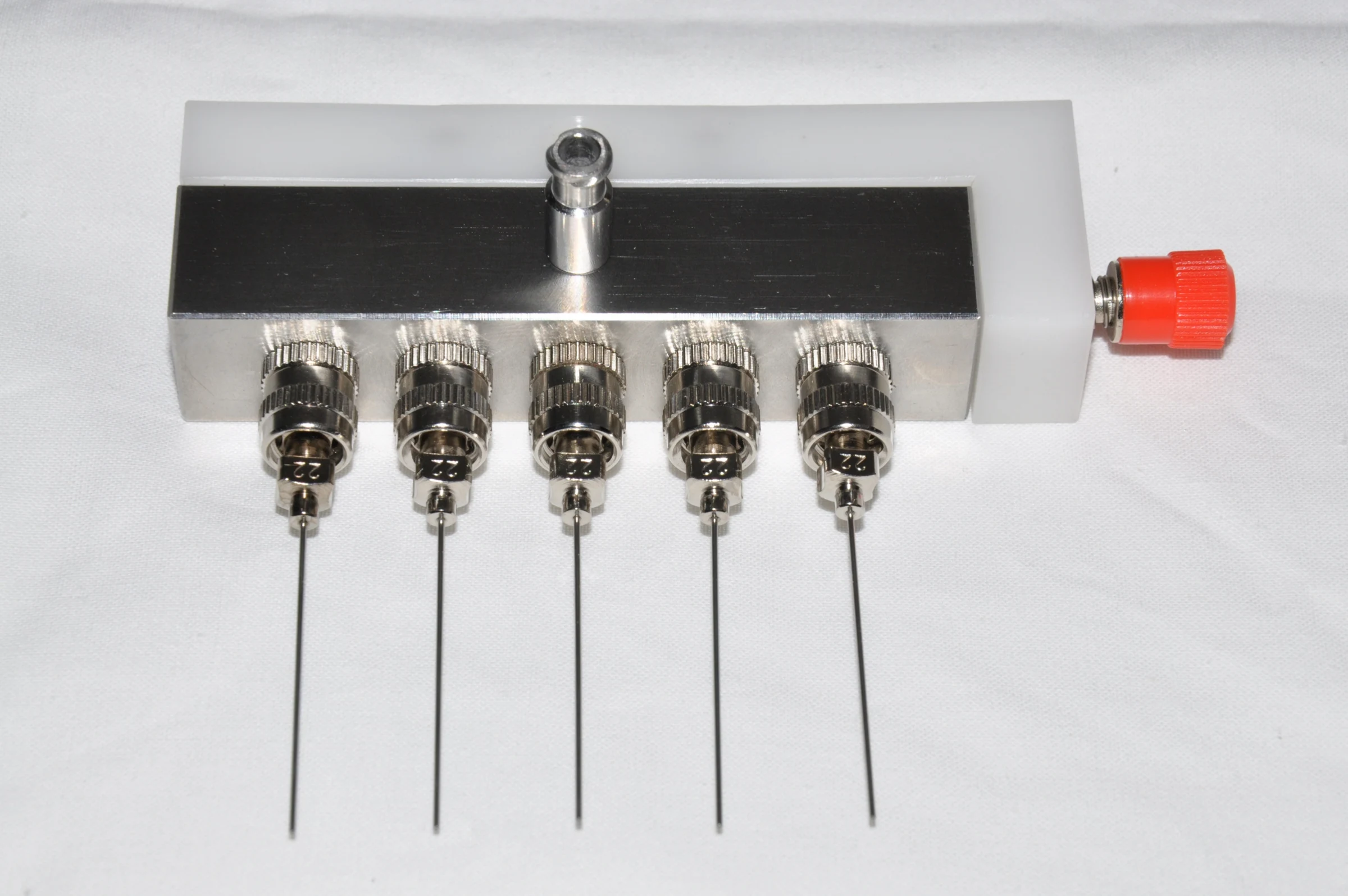

• 线型、环形与阵列喷头：可选一进 N 出的多喷头分配结构。 喷头数量、间距和排布方式按需求选择。

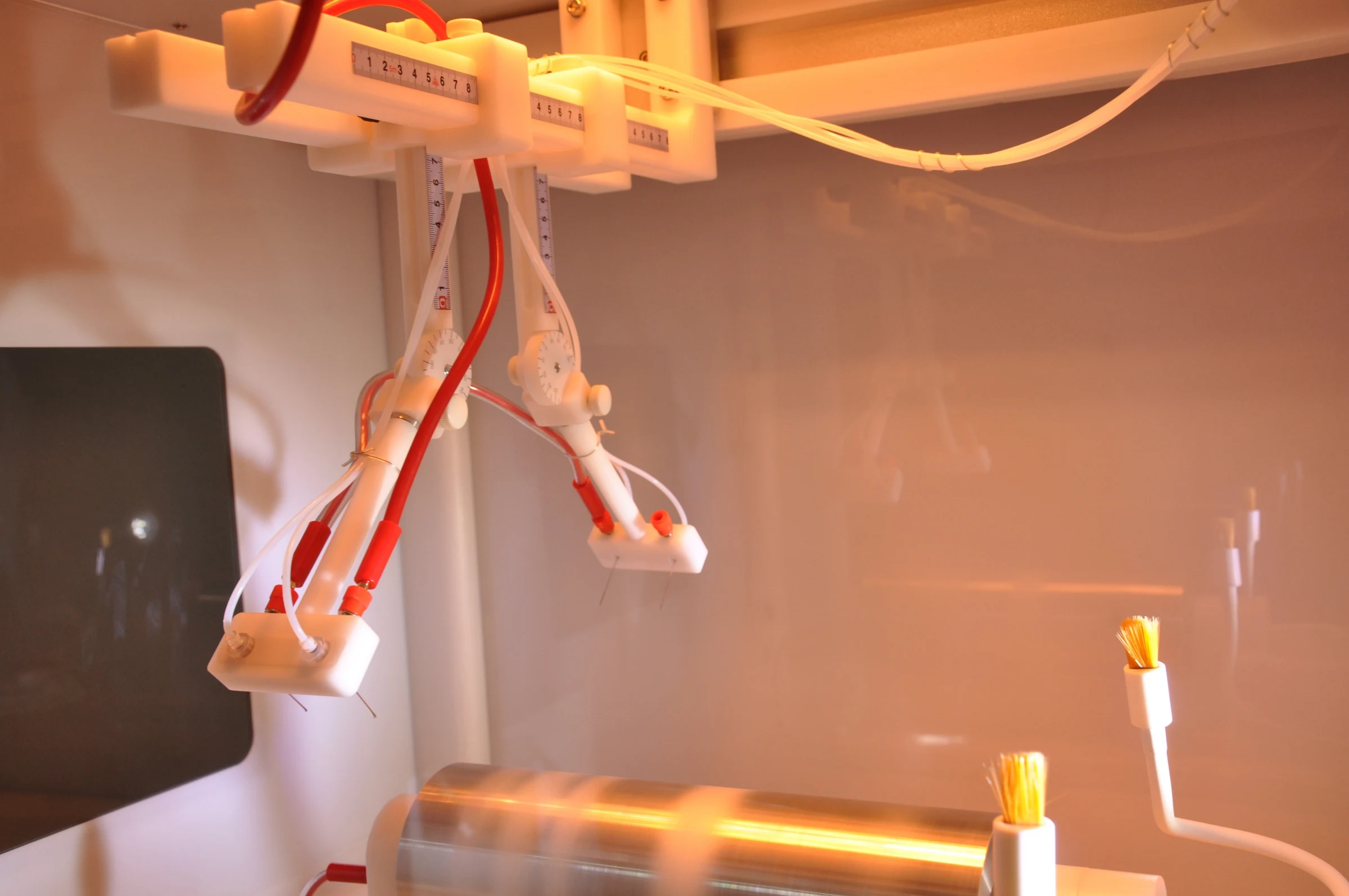

• 针头在线自动清洗：纺丝过程中清洗针尖，清洗频率可调。 减少挥发性溶剂引起的针尖堵塞。
• 多喷头阵列为选配，清洗结构按所选喷头匹配。

喷头运动系统

• 沿接收滚筒轴向往复扫描
• 喷头运动组件示意
• X 方向电动扫描：X 向行程 500 mm。 扫描速度 1–40 mm/s。
• Y、Z 方向位置调节：采用手动调节和标尺刻度，便于记录 并复现实验位置。
• 运动控制扩展：通过触摸屏设置运动参数。 更多运动轴及路径控制可按项目定制。

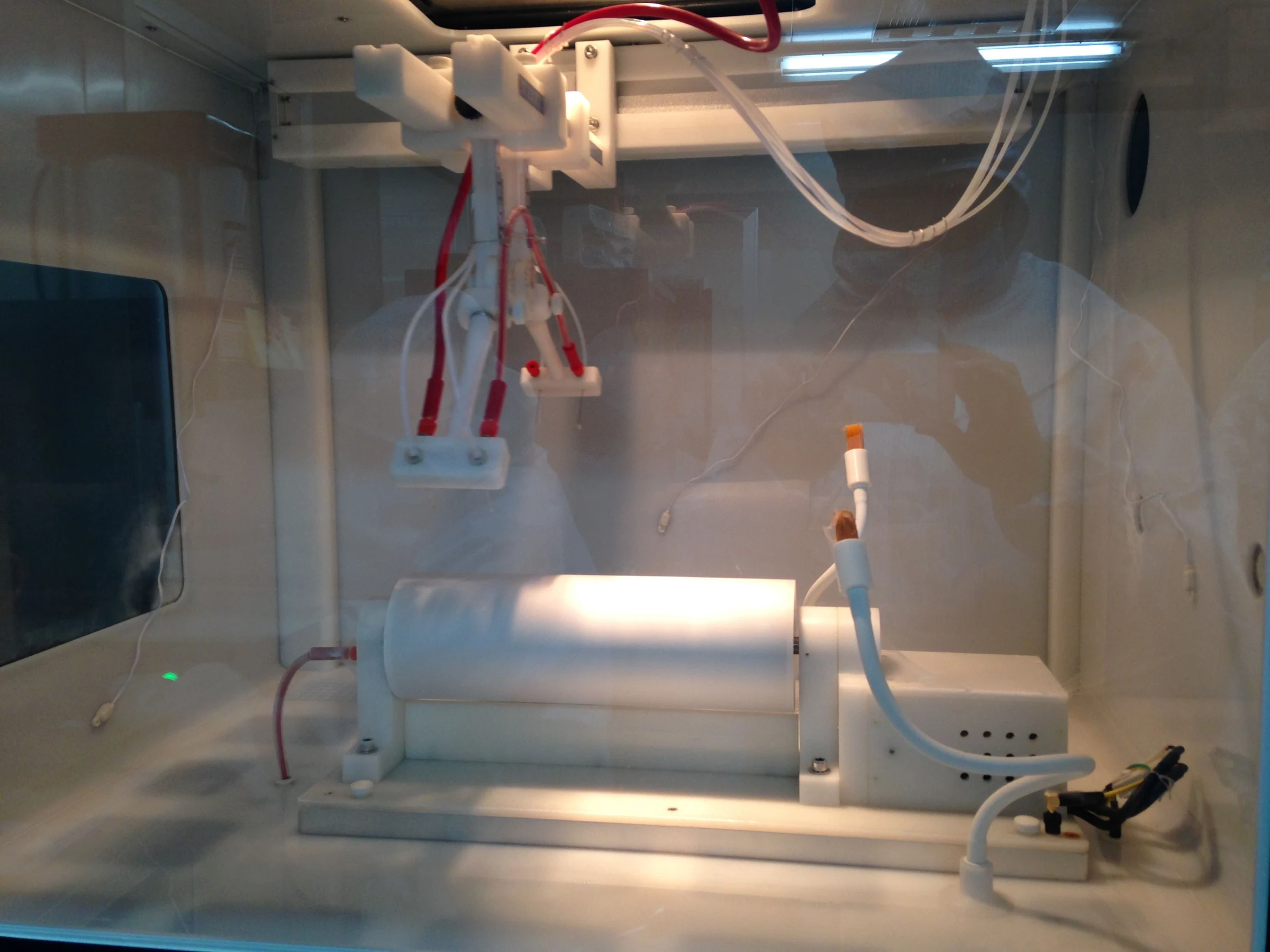

旋转接收滚筒

支持无规纤维膜与定向纤维膜收集

• 300mm长度滚筒转速 1–5000 rpm， 400mm长度滚筒转速 1–1000 rpm， 转速精度 ±1 rpm。 通过调节转速，研究无规或定向纳米纤维膜的收集。
• 接收滚筒长度 300～400 mm：滚筒直径 Φ100 mm，其他尺寸及加热功能可按需求配置。

定向纤维 收集器

围绕纤维带与窄幅膜 选择收集结构

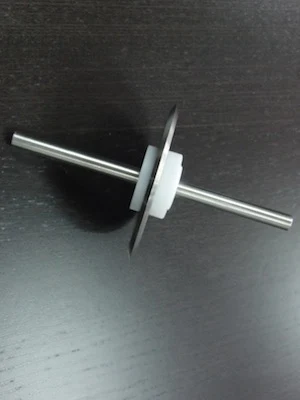

• 碟片收丝器：碟片直径 Φ140 mm，边缘形式可选。 转速 1–5000 rpm，精度 ±1 rpm。

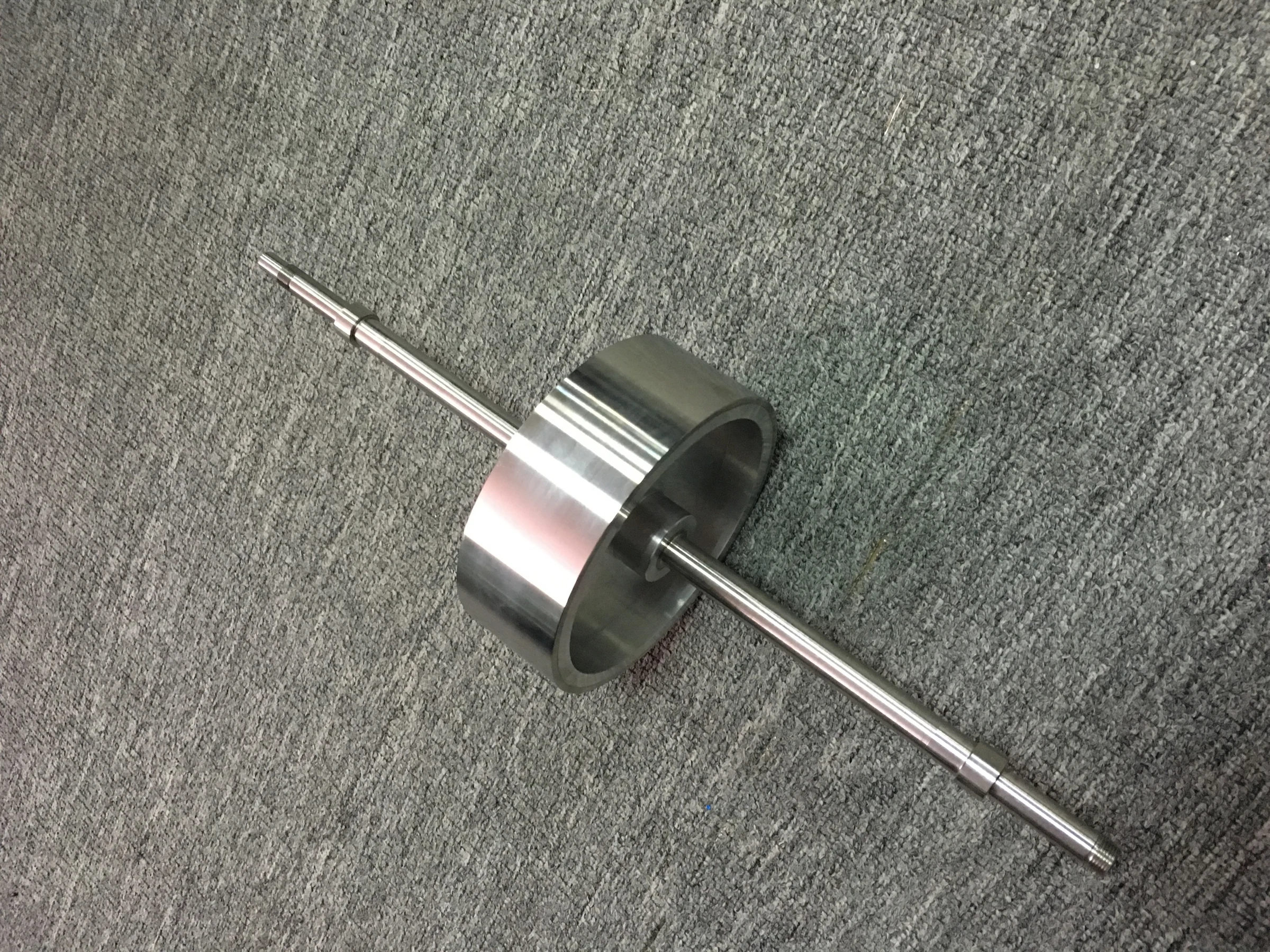

• 超定向收丝器：滚筒尺寸 Φ140 × 50 mm。 转速 1–5000 rpm，精度 ±1 rpm。 适用于窄幅、高取向纤维膜收集。
• 按纤维取向、膜宽和样品结构选择收集器，尺寸支持定制。

管状与 平行电极 收集器

拓展中空管材与 定向纤维膜形态

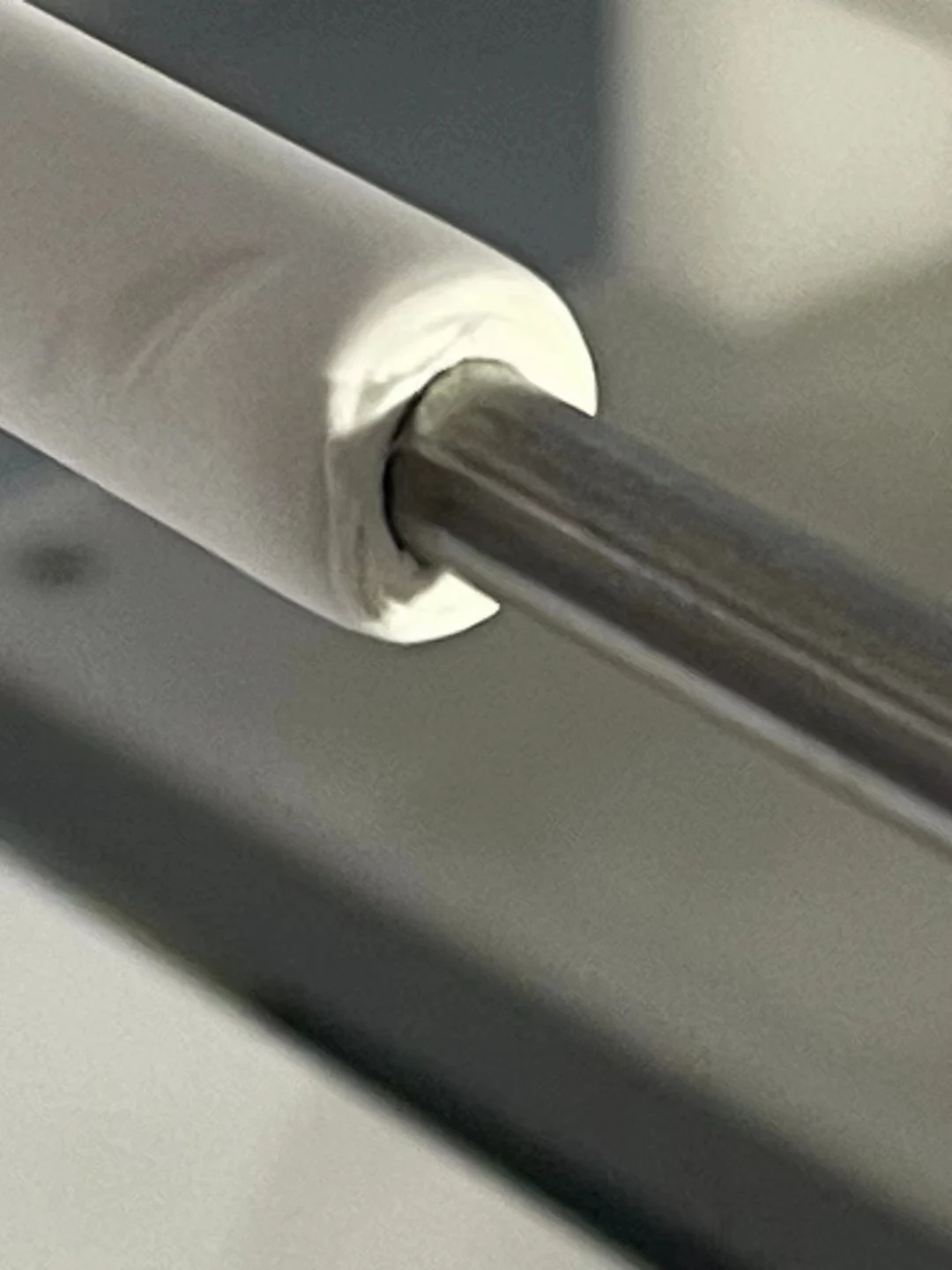

• 细轴收丝器：转轴直径 1–30 mm 可选。 转轴长度 400 mm。 用于人工血管等中空管状膜材研发。

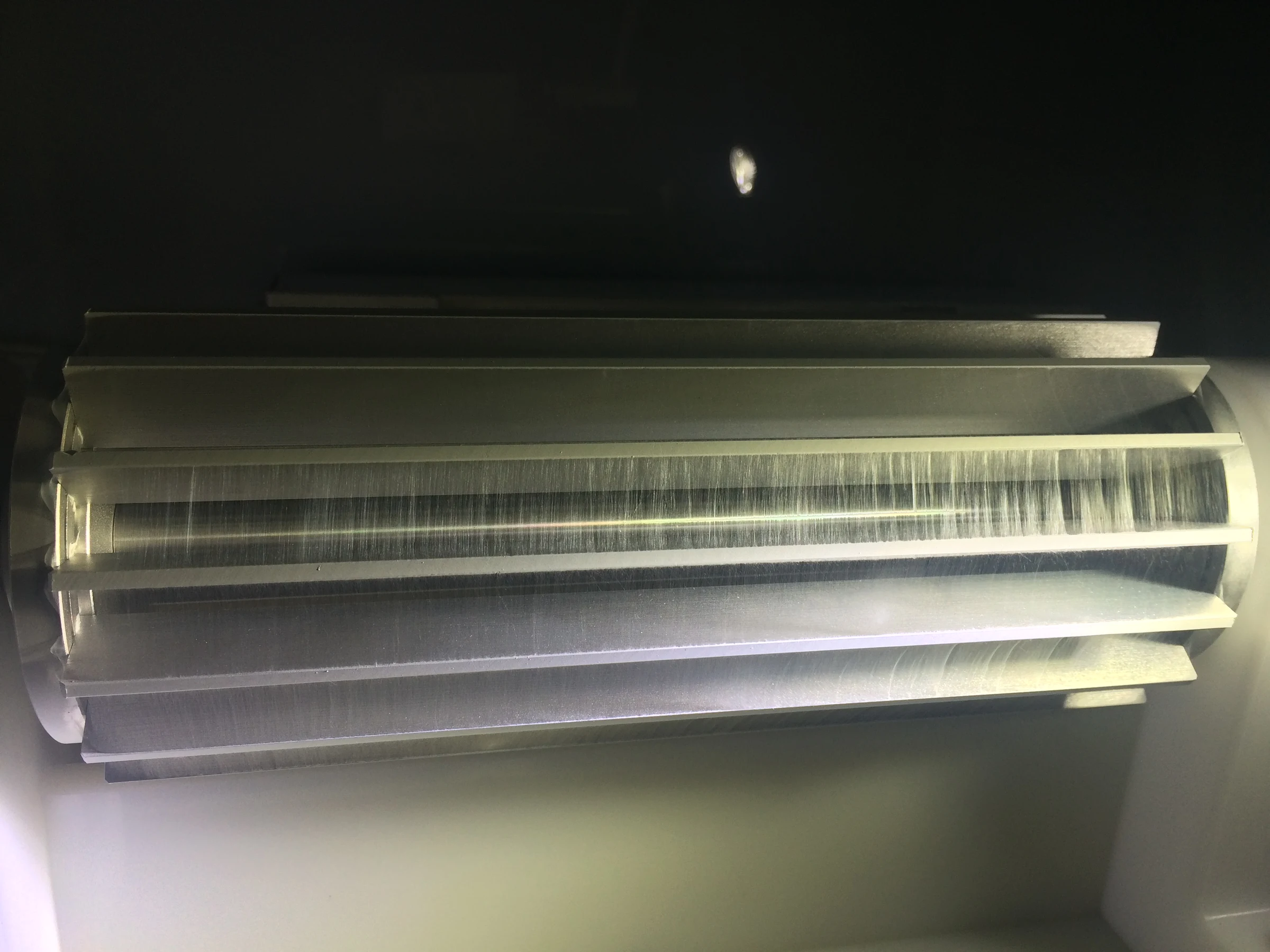

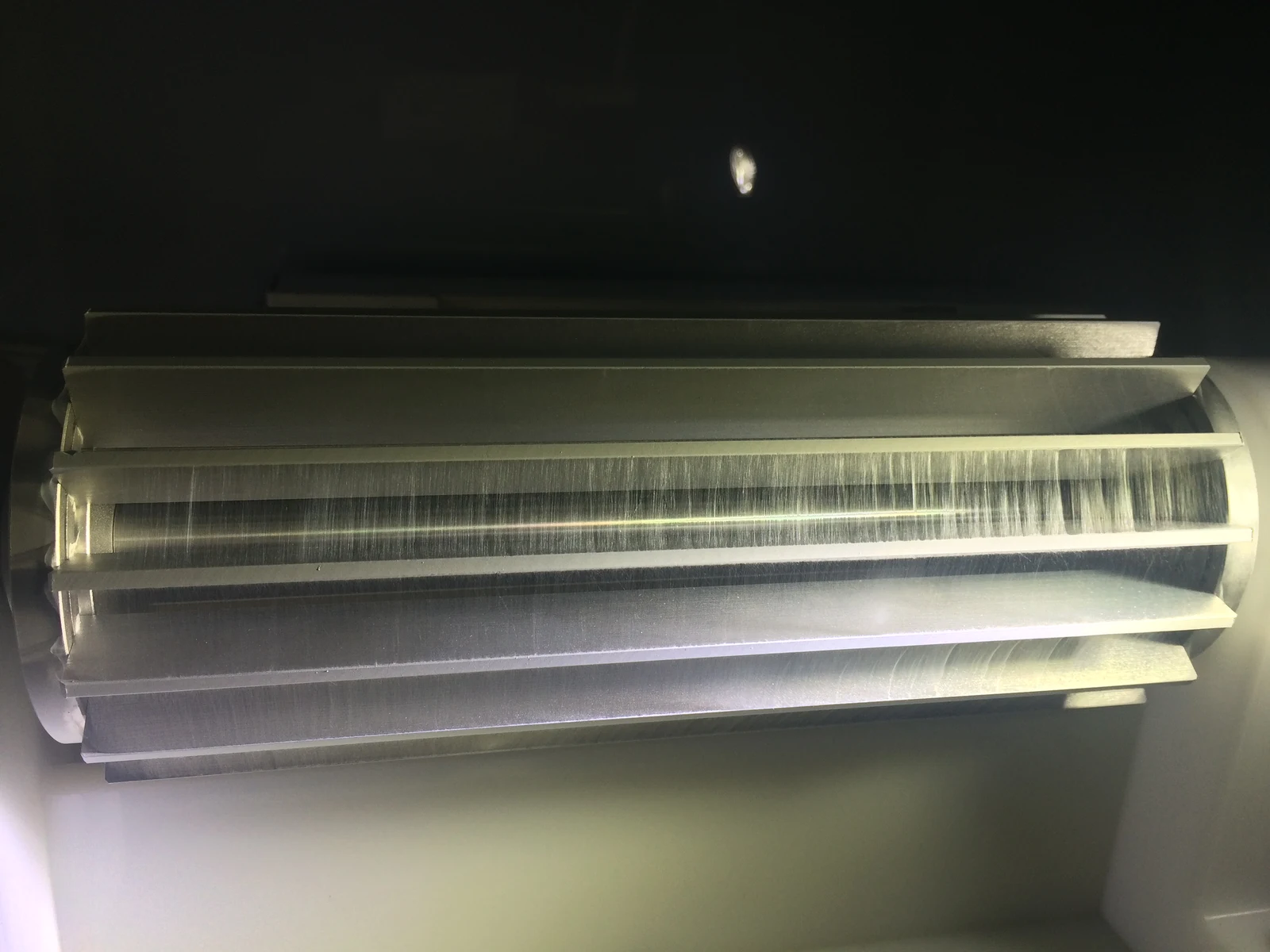

• 笼状平行电极收丝器：尺寸 Φ110 × 400 mm。 转速 1–150 rpm，适合低速定向收集。
• 细轴与笼状收集器的接收长度均为 400 mm，可按项目定制其他尺寸。

连续与 平板收集

兼容柔性基材和 不可卷曲载体

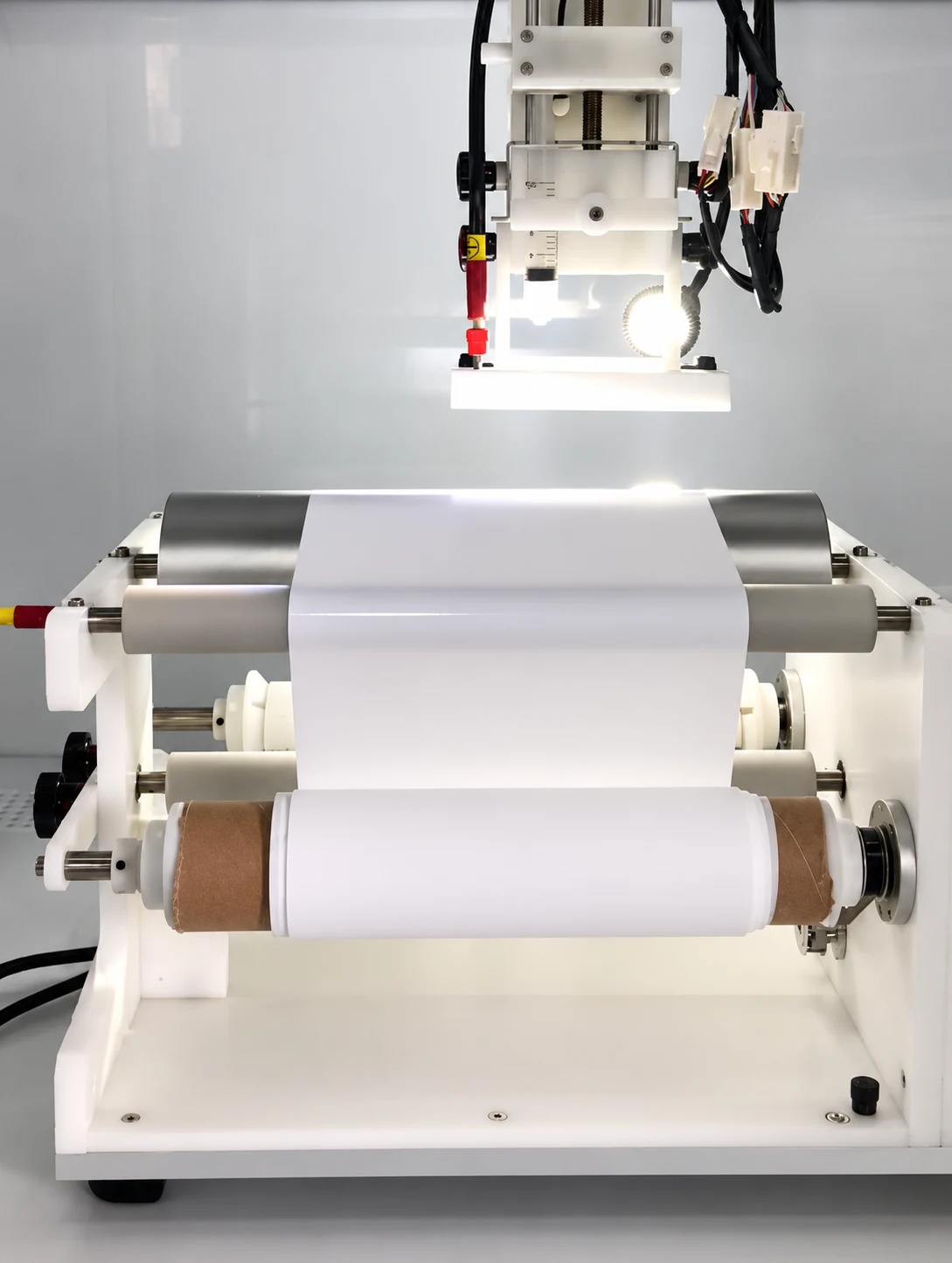

• 卷对卷连续收丝器：收集幅宽 250 mm。 卷绕速度 1–40 mm/s。 可连续收集 50–100 m 长的纤维膜。
• 平板收丝器：平板尺寸 150 × 150 mm，材质 SS316。 角度可调，可搭配 X-Y 运动平台。
• 连续收集长度与膜厚、基材及卷绕条件相关，幅宽可按项目配置。

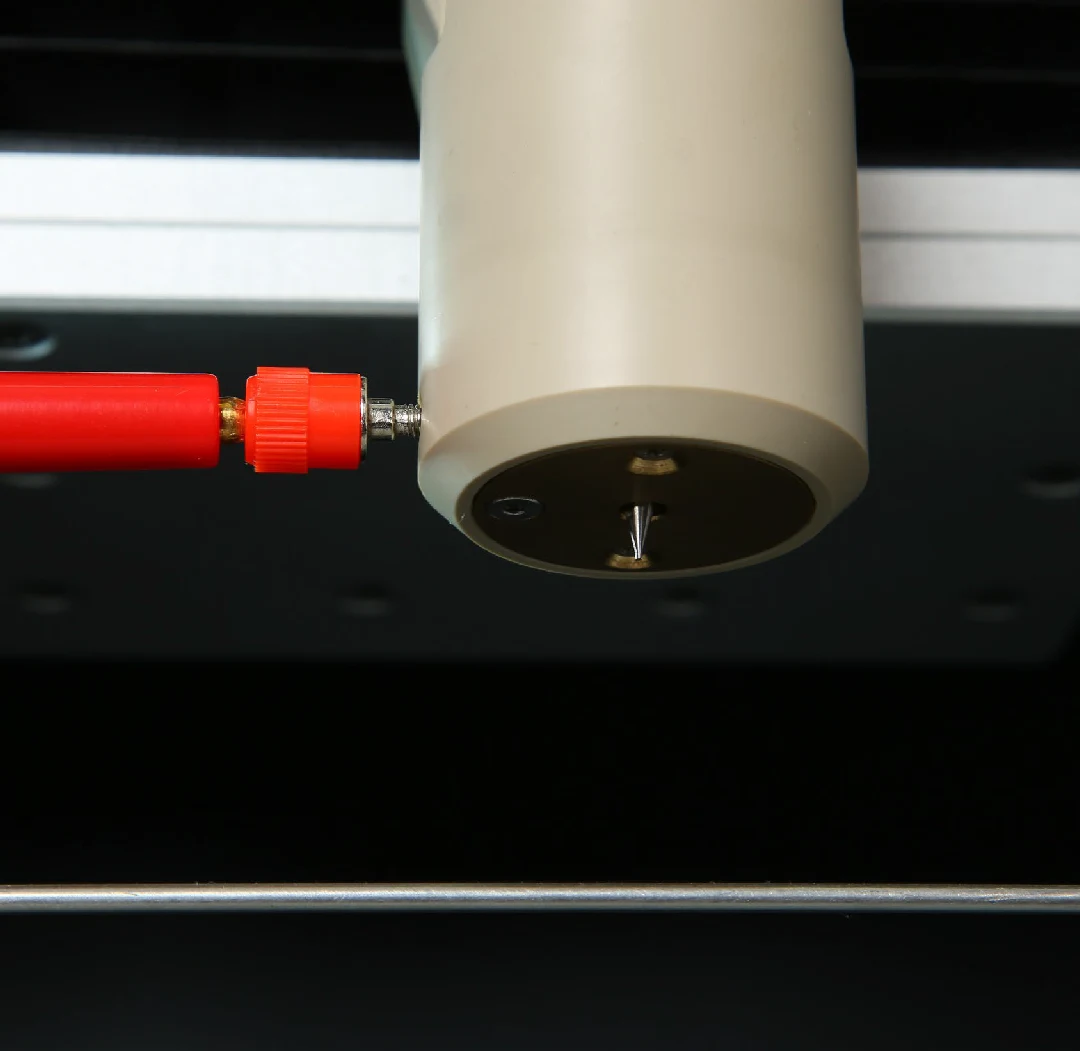

高温喷头与熔融直写

热辅助工艺模块按需选配

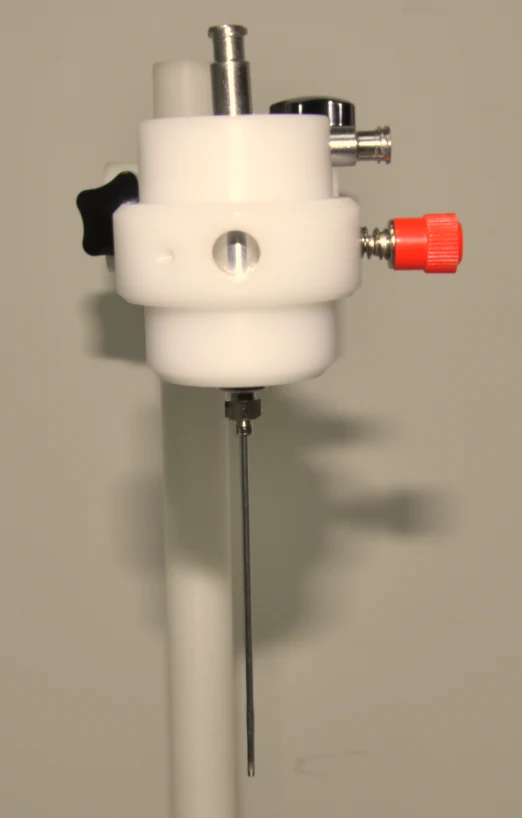

• 高温喷头组件示意
• 加热与供料：温度范围为室温–150°C， 使用 5 mL 玻璃注射器。
• 正高压兼容：高温喷头可加载正高压 ≤25 kV。 按材料与工艺条件配置。
• 运动与收集配套：可搭配运动平台，用于熔融直写 和少量溶液加热纺丝。
• 高温喷头为选配，温度与电压上限以所选模块为准。

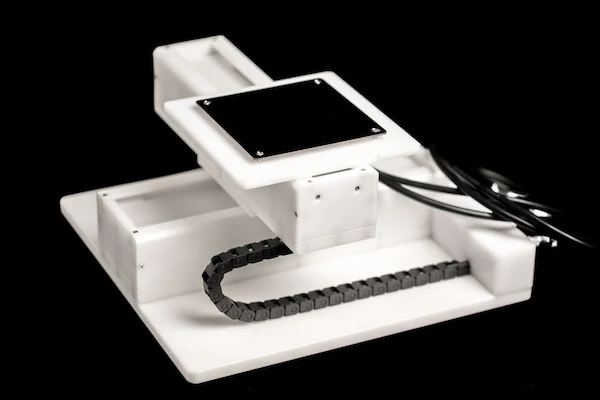

X-Y 运动平台

为平板沉积与路径控制提供运动扩展

• X-Y 平台组件示意
• 轨迹设置：支持 CAD 格式及编程输入， 配手柄与独立控制盒。
• 运动参数：行程 200 × 200 mm。 速度 0–30 mm/s，重复精度 <50 μm。
• 定制范围：可根据成膜区域和工艺路径要求， 调整行程及运动系统配置。
• X-Y 平台为选配模块，整机成膜面积随收集器与运动配置确定。

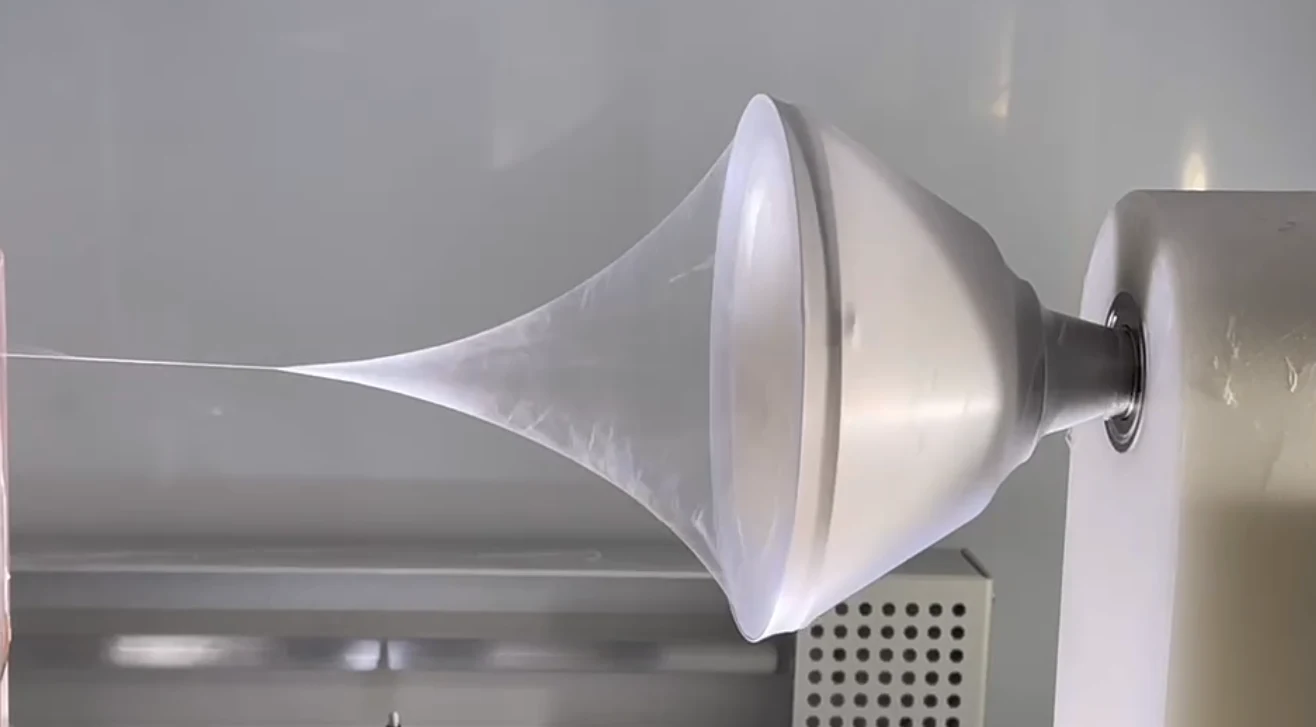

纳米纱线 与立体厚毡

通过专用装置 拓展纤维结构

• 纳米纱线制备装置：可制备有芯或无芯纳米纱线。 支持芯材表面纳米纤维包覆研究。
• 纳米纤维厚毡：利用配套装置收集立体纤维厚毡。 适合蓬松结构与多层堆积工艺研究。
• 照片展示配件及样品形态，具体制备效果取决于材料体系和工艺条件。

水浴收集 与气电纺丝

• 按目标结构 选择工艺模块

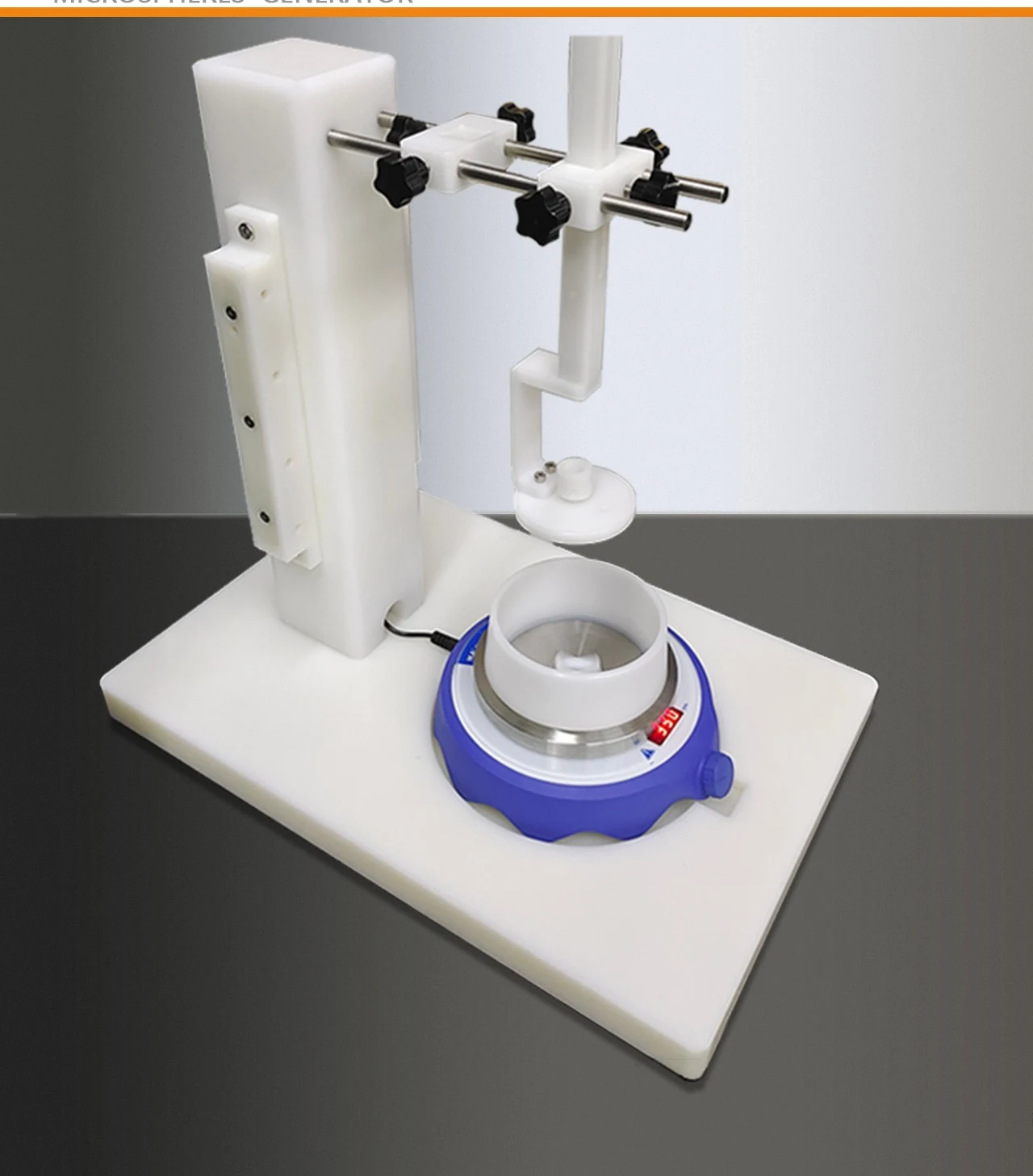

• 纳米颗粒制备装置：水浴中收集微球、短纤维等结构。 配搅拌器、绝缘底座、专用喷头及辅助电极。
• 气电纺丝装置：利用气流与高压静电共同拉伸。 支持纤维膜、蓬松毡和棉花状纤维研究。
• 以上模块按需选配，材料适配和制备效果需结合工艺条件确认。

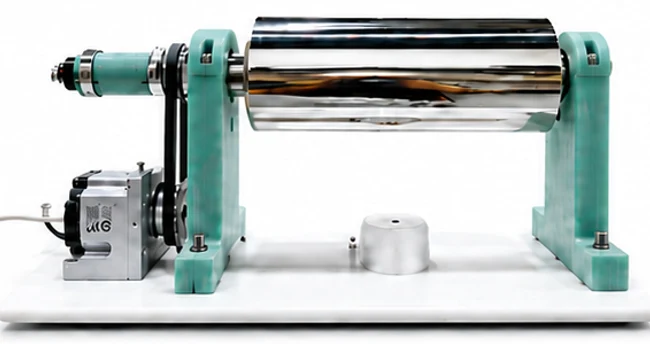

收集加热 与在线固化

针对热辅助与 光固化材料配置

• 旋转收丝器加热：细轴最高加热温度约 60°C。 滚筒最高加热温度约 140°C，可独立加热。

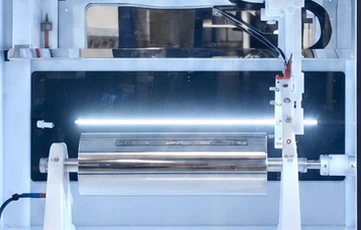

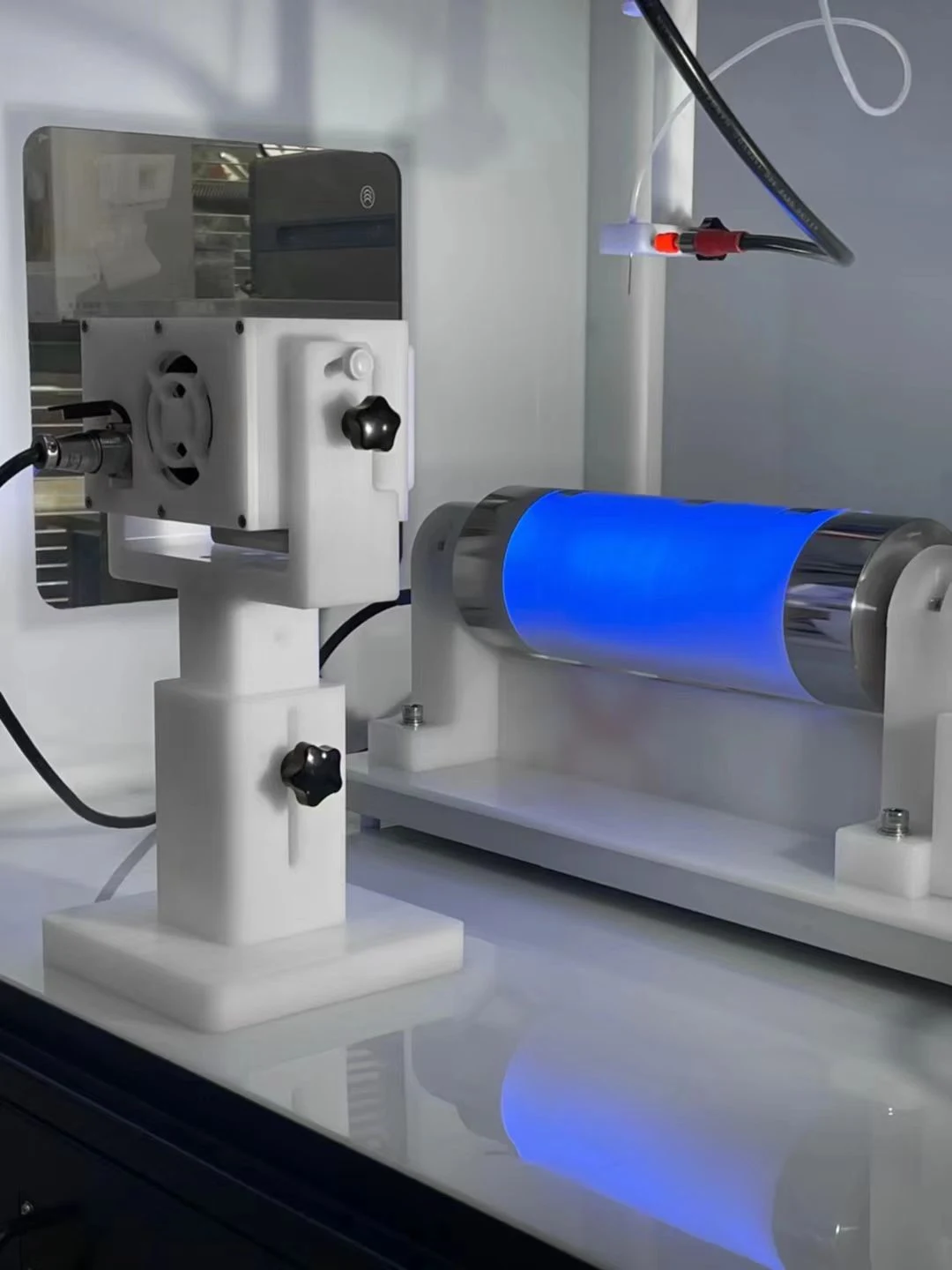

• UV 在线固化：主峰波长 365 nm，采用风冷散热。 支持纺丝过程中的在线紫外固化。
• 加热与固化模块为选配，匹配所选材料和接收结构。

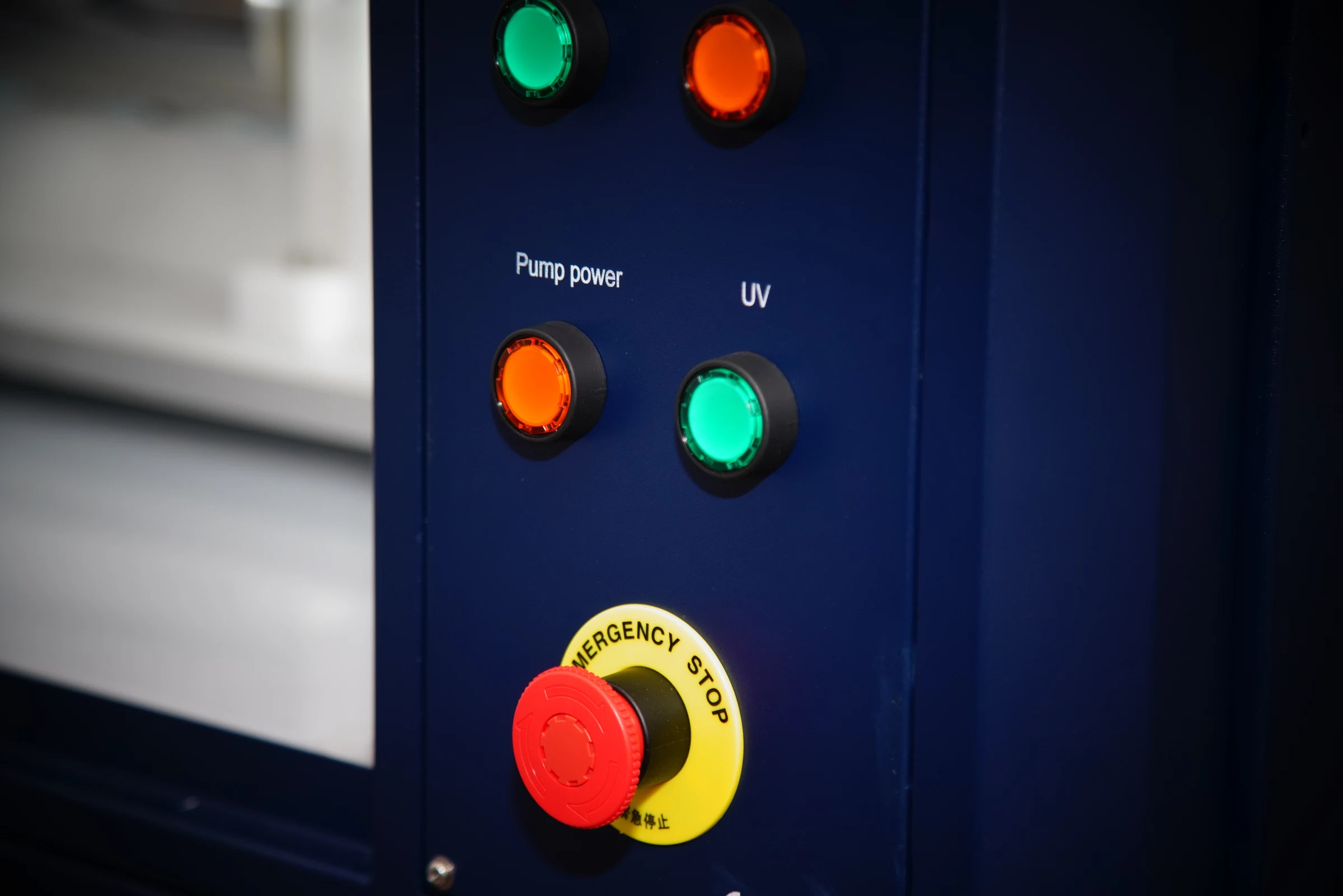

安全与操作保护

• 高压电源与整机保护联动
• 急停按钮：紧急情况下快速停机。

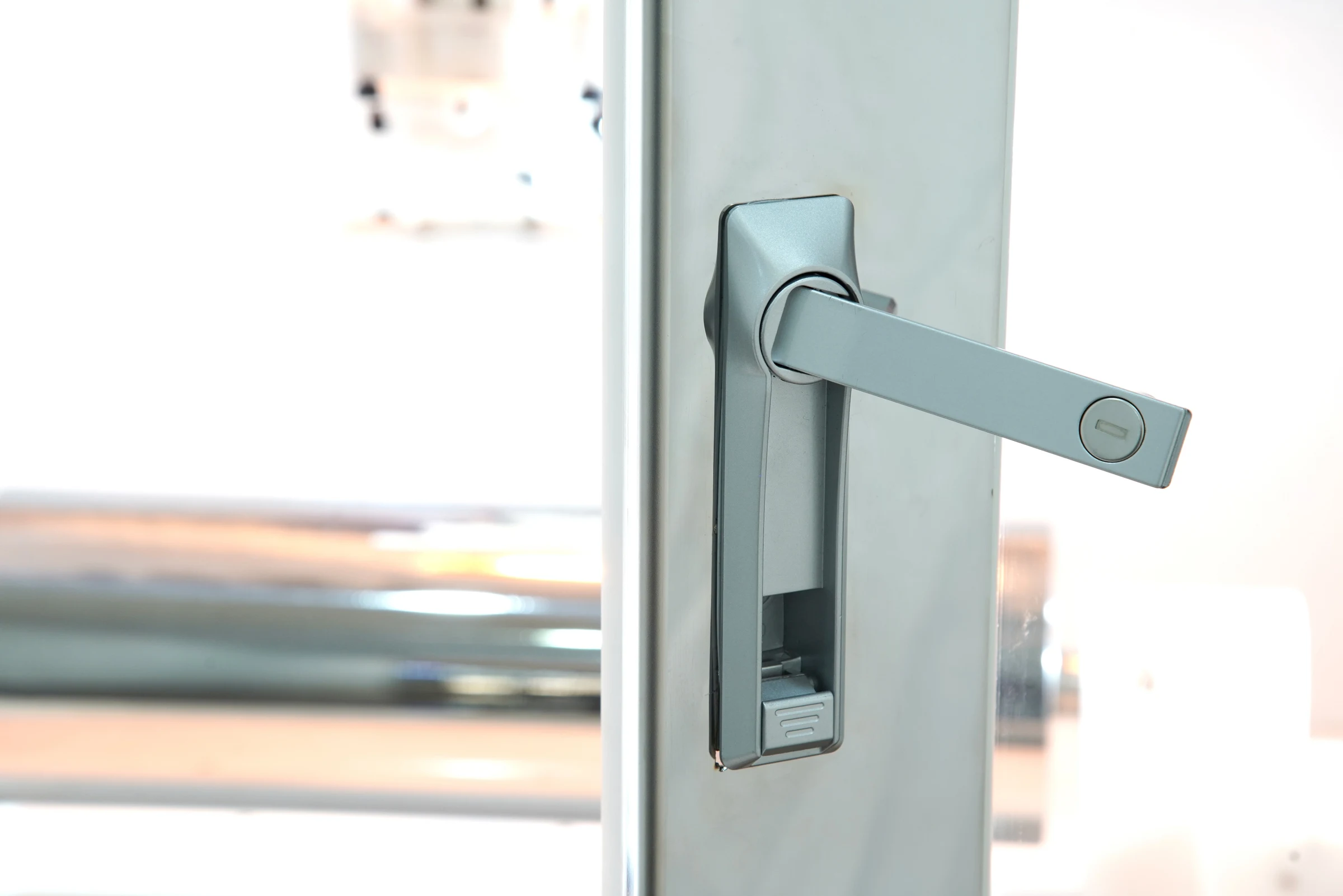

• 开门断电：门开启时关闭高压电源。
• 高压自动保护：过压、过流等异常时自动保护。
• 机箱、高压电源、微量泵与收丝器采用多点接地。
