台式生物医药专用静电纺丝机 TL-BM-300
台式生物医药专用静电纺丝机 TL-BM-300 参数



通力微纳专门为生物医药领域所需的纳米纤维制备了特殊结构的高压静电纺丝机,该设备主体结构使用优质不锈钢SS304以及PE等客户指定的绝缘材料制成,可为生产实验过程提供超洁净的内部空间。特殊设计的运动系统确保制成的纤维薄膜平整、均匀。是您生产制备生物医药领域的纳米纤维的首选设备。

电纺纳米纤维独特的结构使其表现出许多全新的功能特性,就尺寸而言,纳米纤维的直径小于细胞,可以模拟天然的细胞外基质的结构和生物功能,为细胞提供黏附、增殖及生长用的理想模板;从仿生学的角度讲,人的大多数组织、器官在形式和结构上与纳米纤维类似,这为纳米纤维用于组织和器官的修复提供了可能;另外,一些天然和合成的静电纺原料具有很好的生物相容性及可降解性,可作为载体进入人体,且容易被吸收;静电纺纳米纤维还具有高的比表面积、孔隙率等优良特性,使其在药物控释、创伤修复、生物组织工程等方面得到了很好的应用。

使用特殊结构的接收装置,静电纺纳米纤维可以根据需要形成无纺排列或高度定向的纳米纤维膜,或其他管状、块状等特殊形状纳米纤维,随着纤维膜厚度的增加,其力学强度可满足血管、心脏、神经、骨骼、软骨、皮肤、韧带等组织工程材料的要求。利用共混和同轴纺丝等方法制成的纳米纤维,具有药物控制释放的特性。



uploads/image/20211222/1640166769.jpg

设备特点:

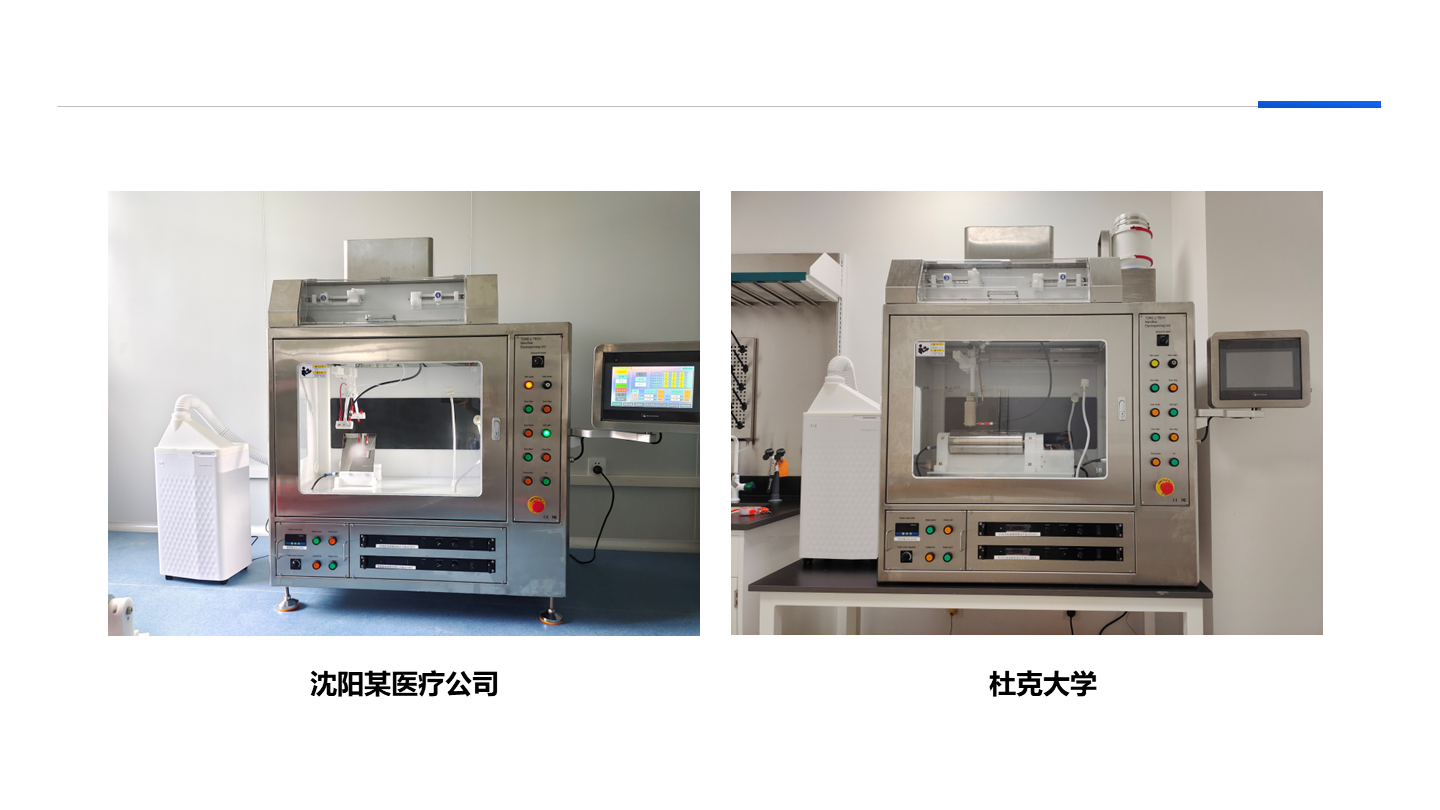

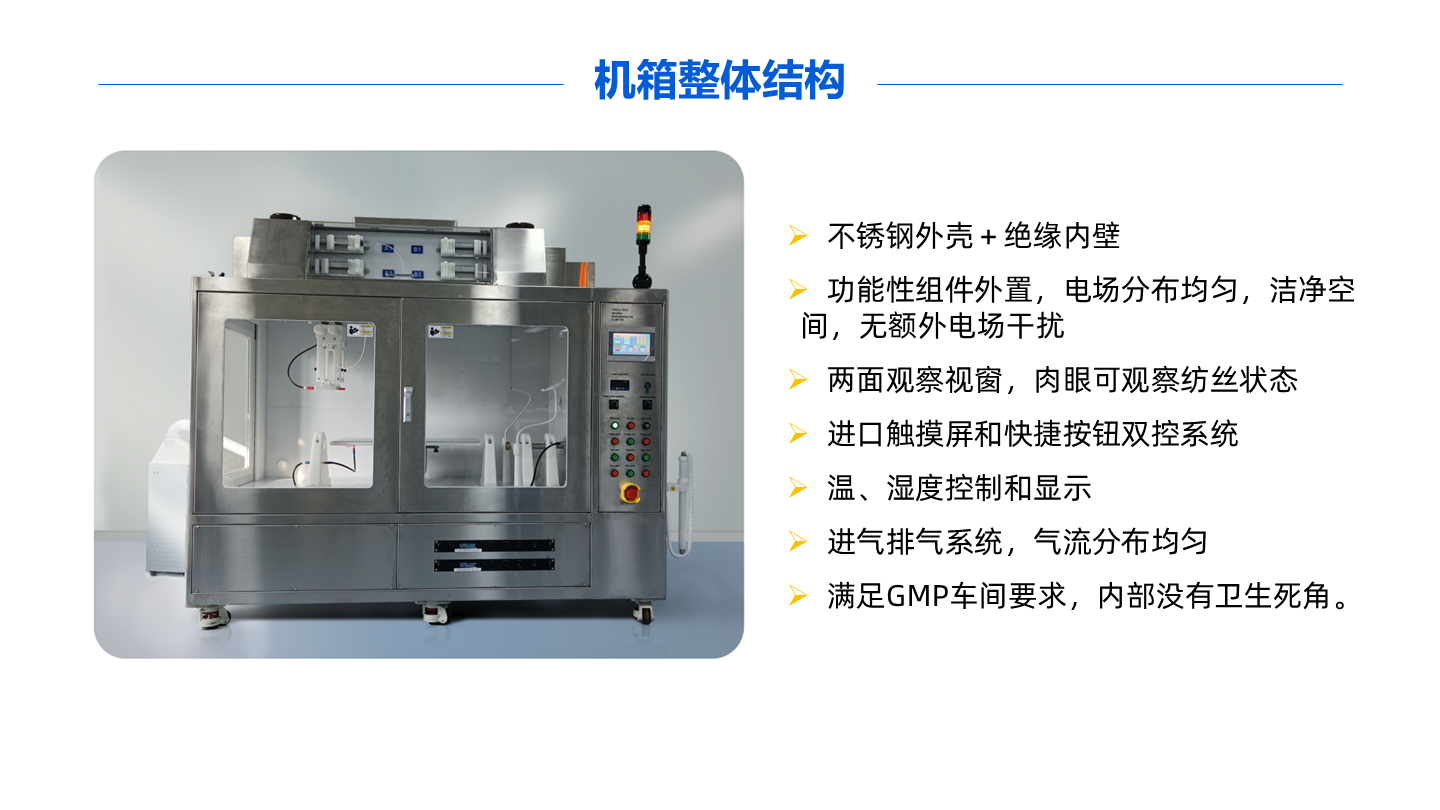

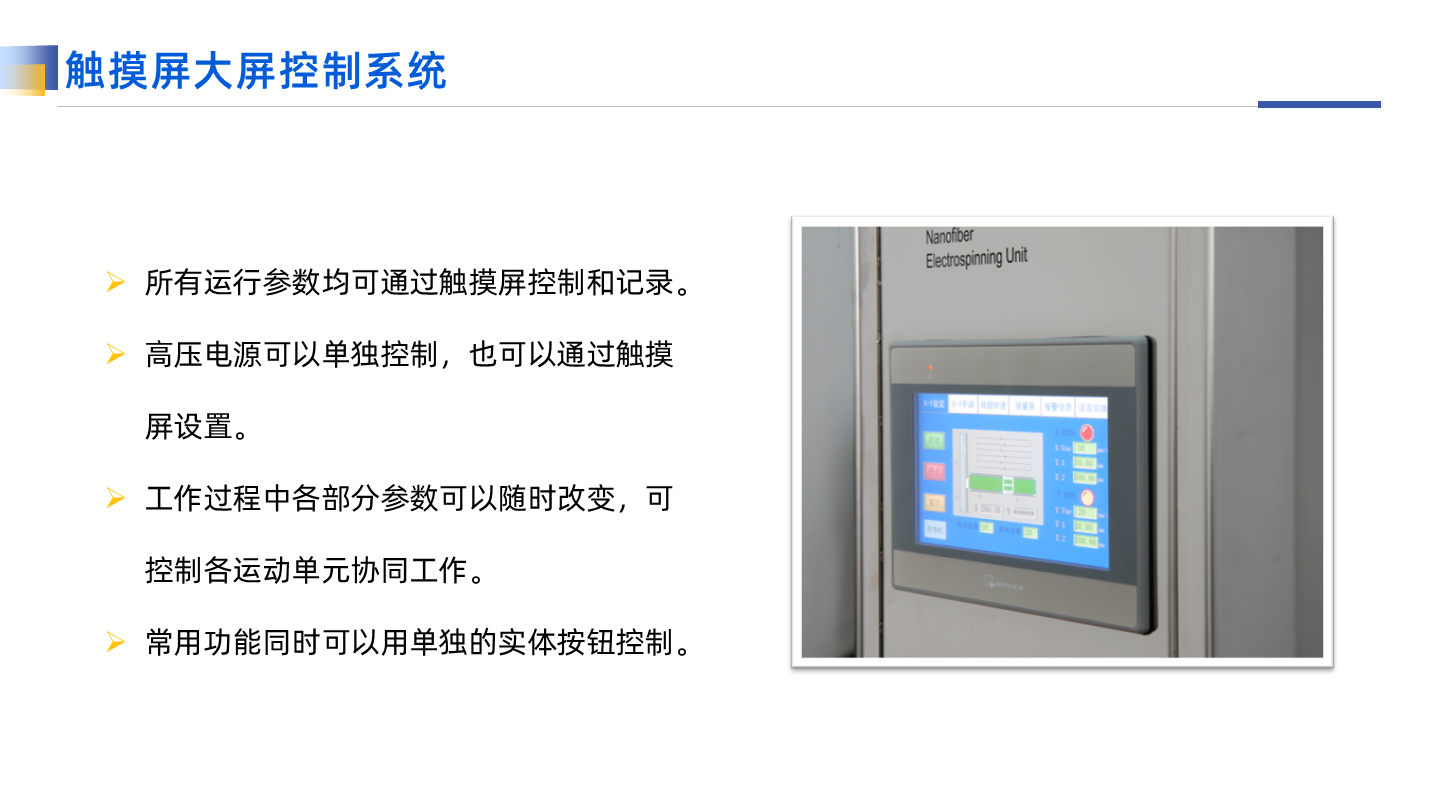

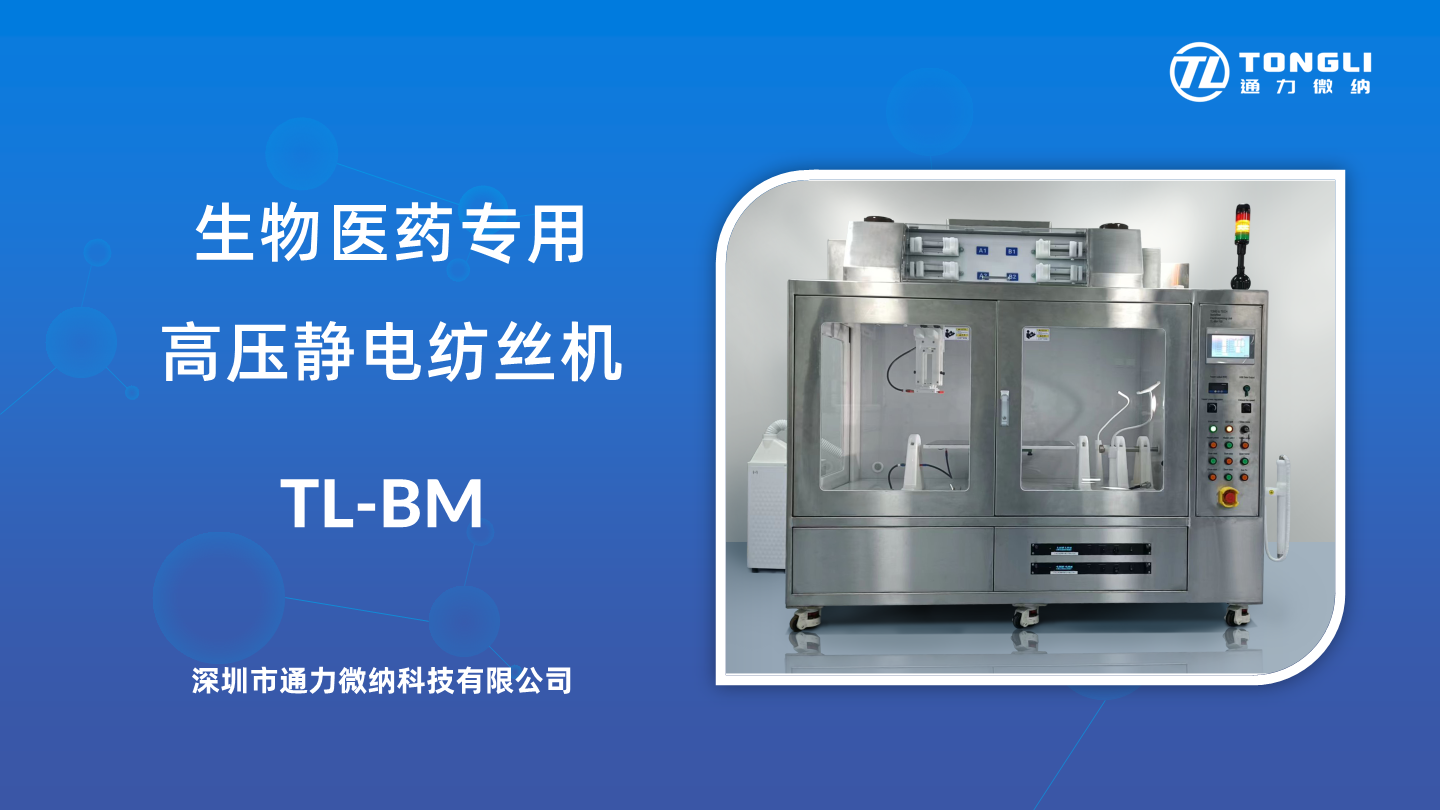

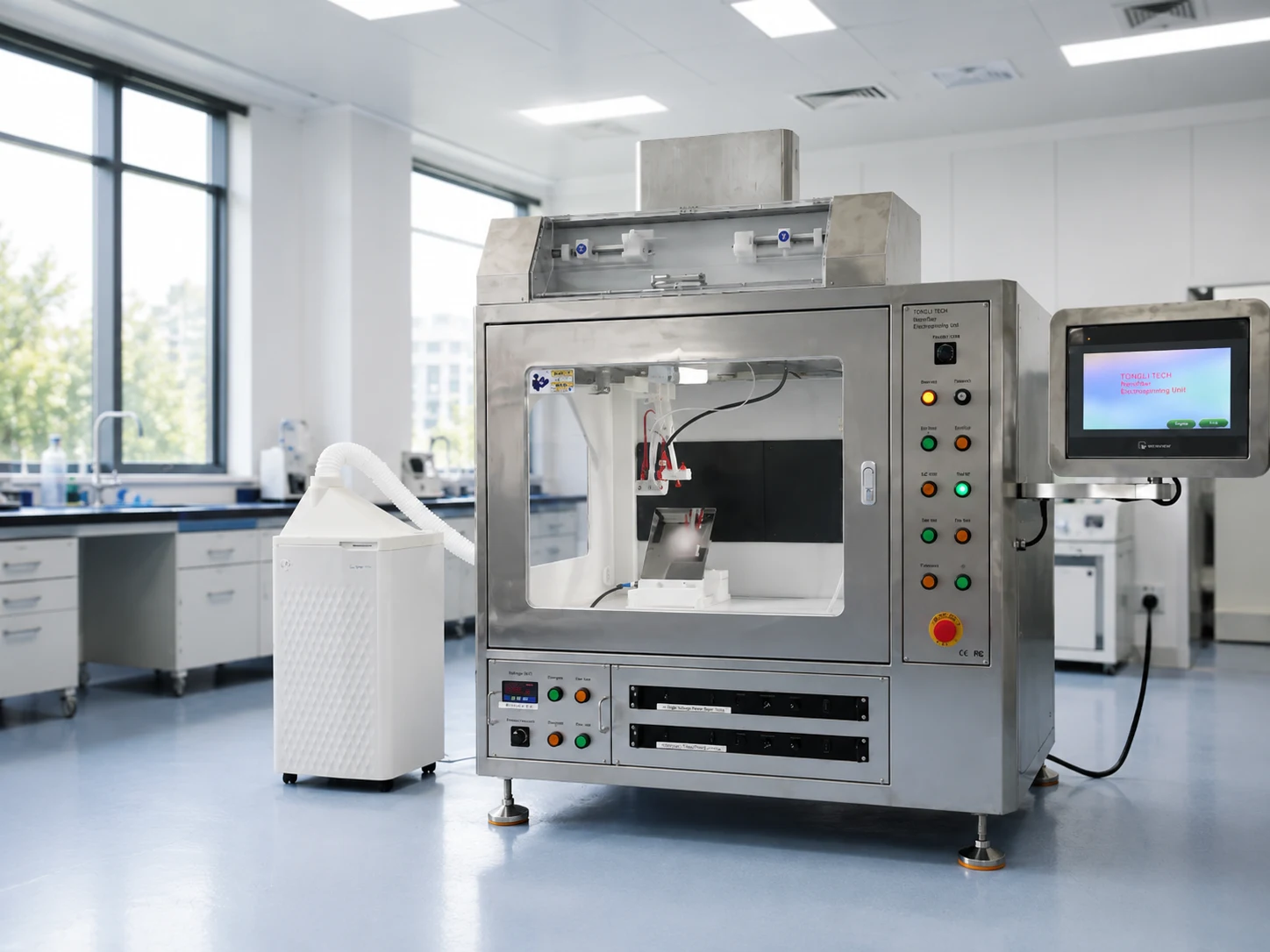

通力微纳高压静电纺丝机TL-BM,整机采用优质不锈钢SS304制成,配备绝缘PP、PE内壁,纺丝箱体洁净,无死角,所有角落都可轻易擦净。配备单喷头,多喷头,同轴喷头,并肩喷头,V型喷头等多种喷头系统;以及平板收丝器,X-Y运动平台,滚筒收丝器,旋转平行电极收丝器,细轴收丝器,碟状收丝器等不同的收丝器;喷头和收丝器关联运动系统;可独立控制的四通道/八通道微量泵等,满足不同的实验需求,可制备多种形态的纳米纤维。喷头和收丝器运动由触摸屏控制系统完成,参数可调。

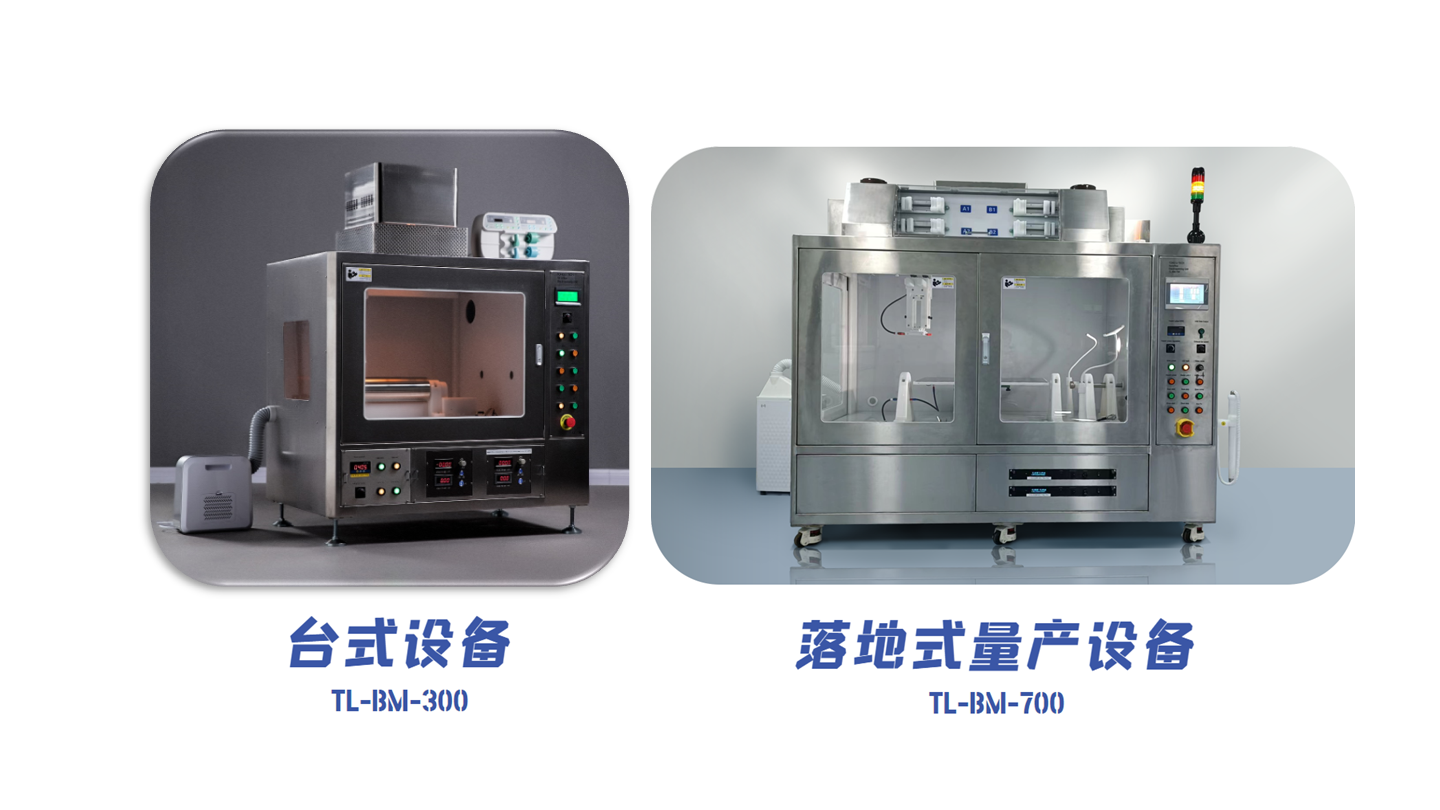

该设备包含2个标准型号:TL-BM-300以(桌面型,滚筒展开面积300*300mm)及TL-BM-700(落地式,滚筒展开面积900*700mm)。特殊尺寸可定制。

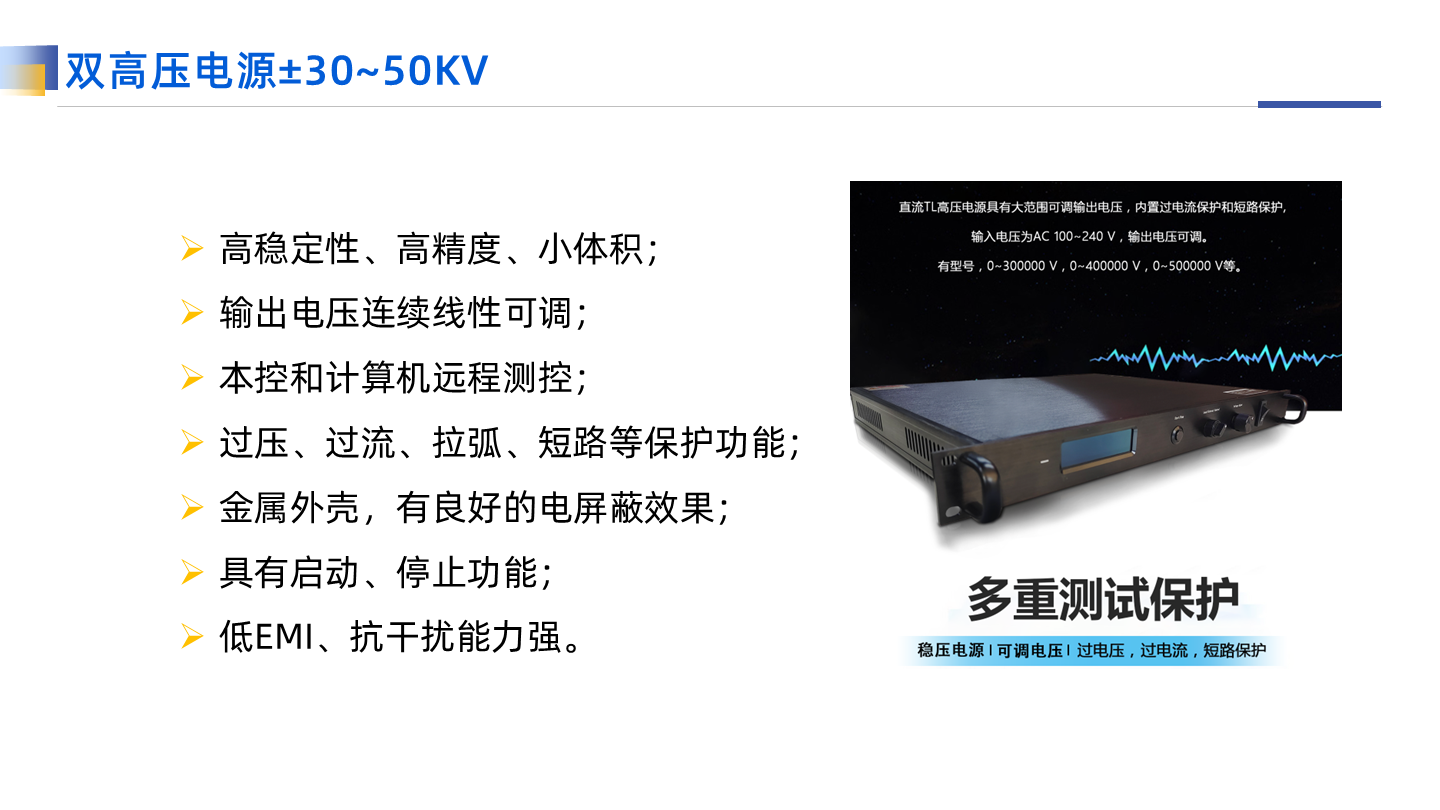

1. ⾼压电源:
0~50KV, 数字显示, 过流保护,过压保护,输出功率⼩于25W.

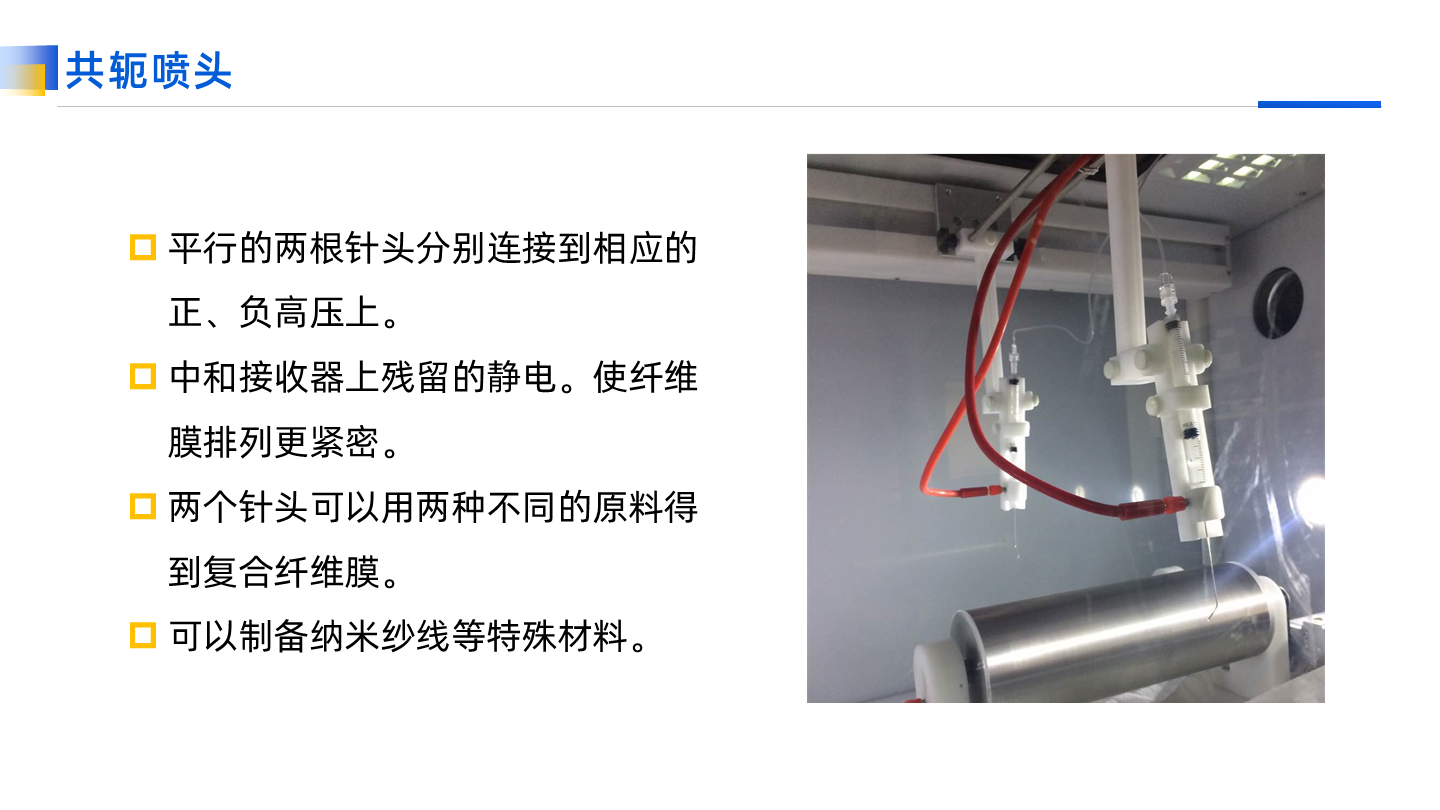

负高压:0~-20KV, 数字显示, 过流保护,过压保护. (可选0~-50KV,用于共轭纺丝)

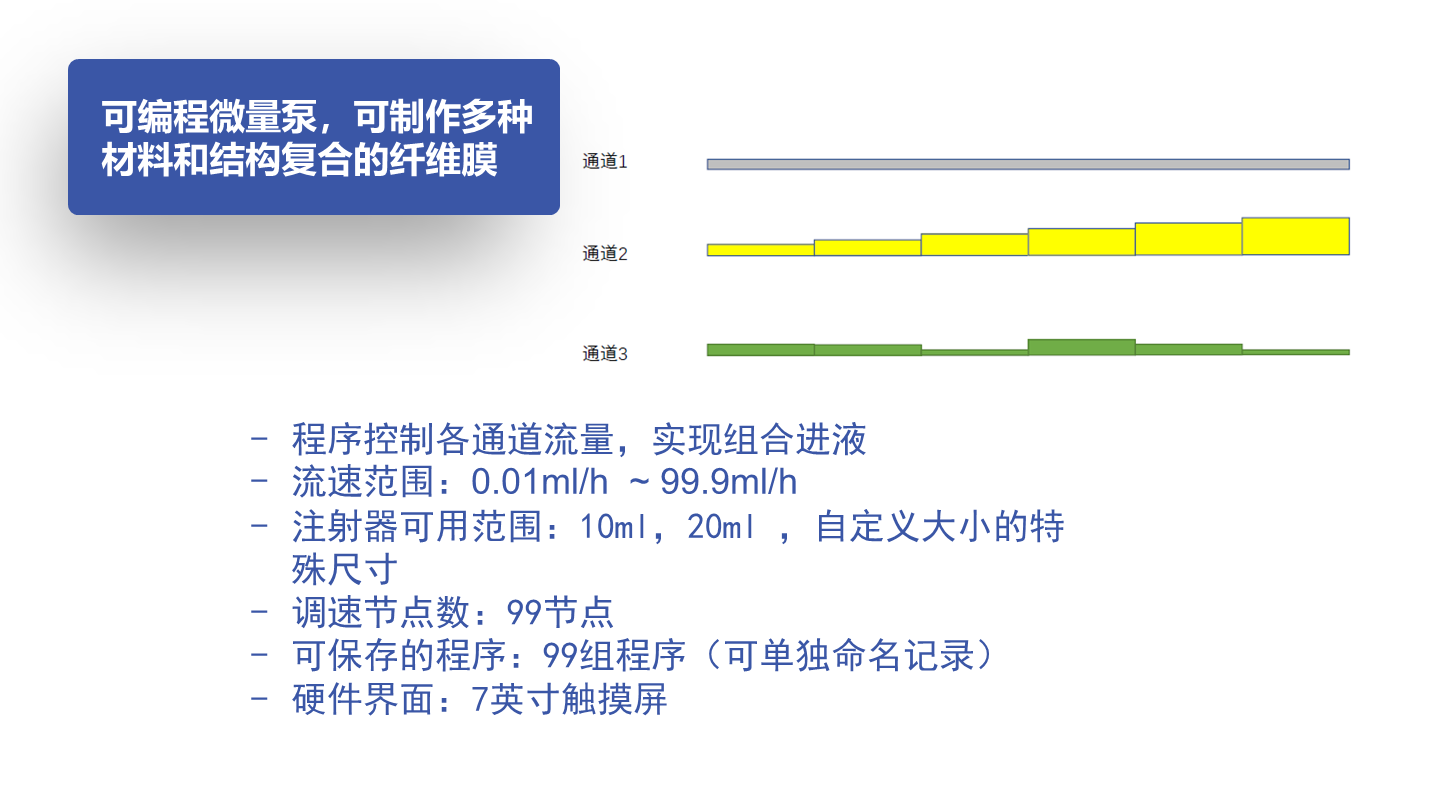

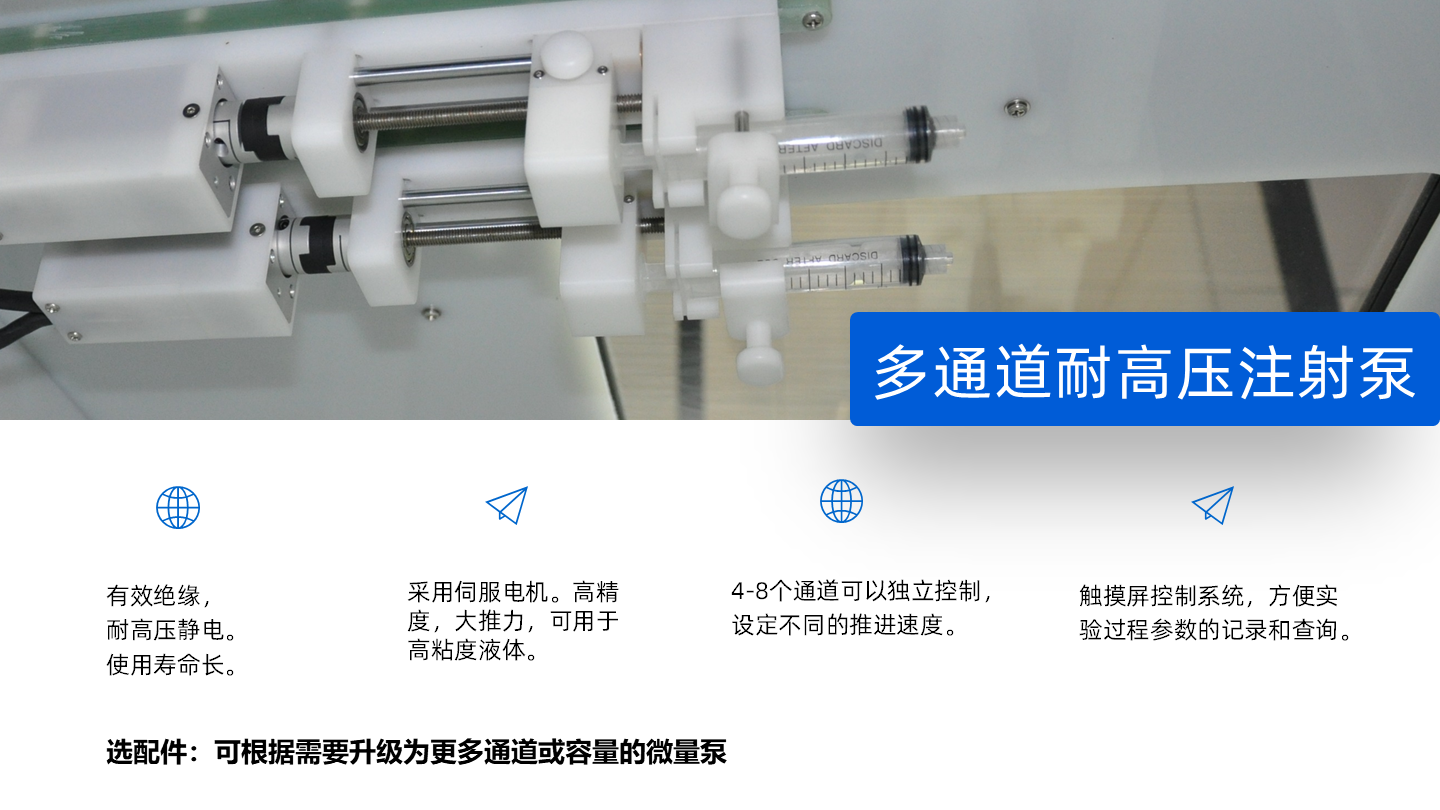

* 2.四通道计量泵:
采⽤连续化计量泵. 使用⽅方便,数显。流动速率,注射量,以及注射时间都可以精确控制。*4个通道可以独立控制,设定不同的推进速度。可以和各种不同规格的注射器配合使用。计量泵可以自动检测常规品牌的各种注射器规格。

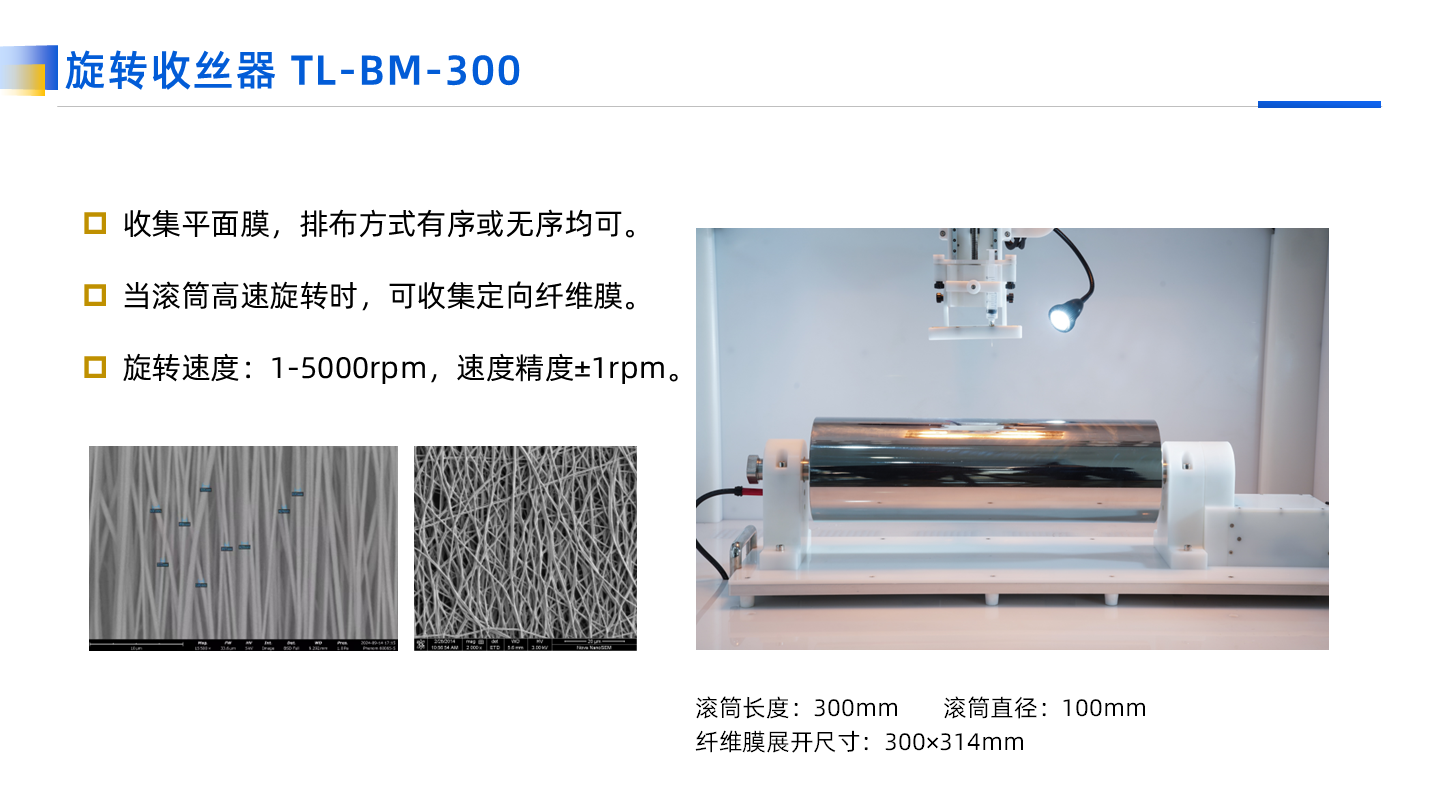

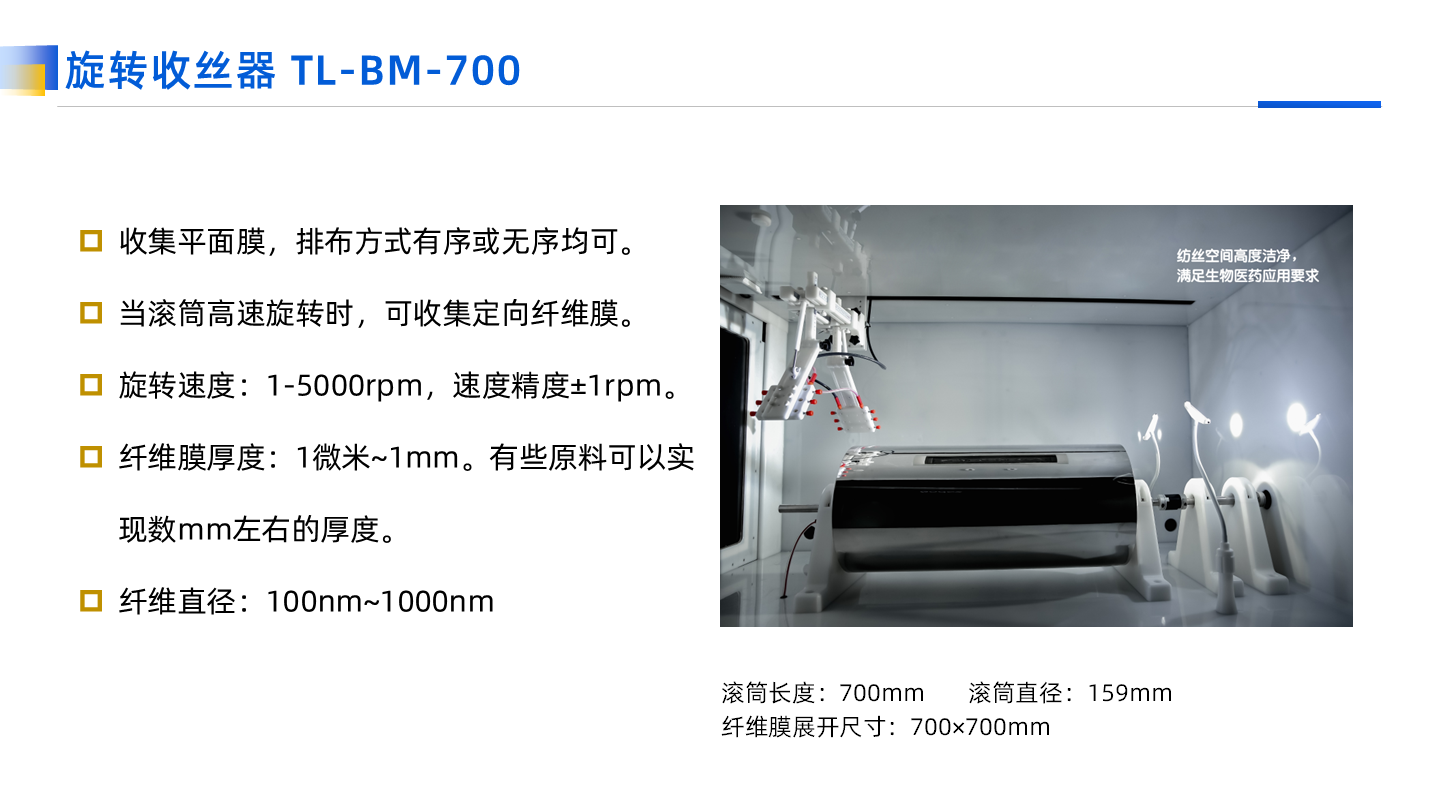

3. 旋转收丝器,*转速1~5000rpm,从超低速~超高速的大范围内精确可调,转速误差+/-1rpm。

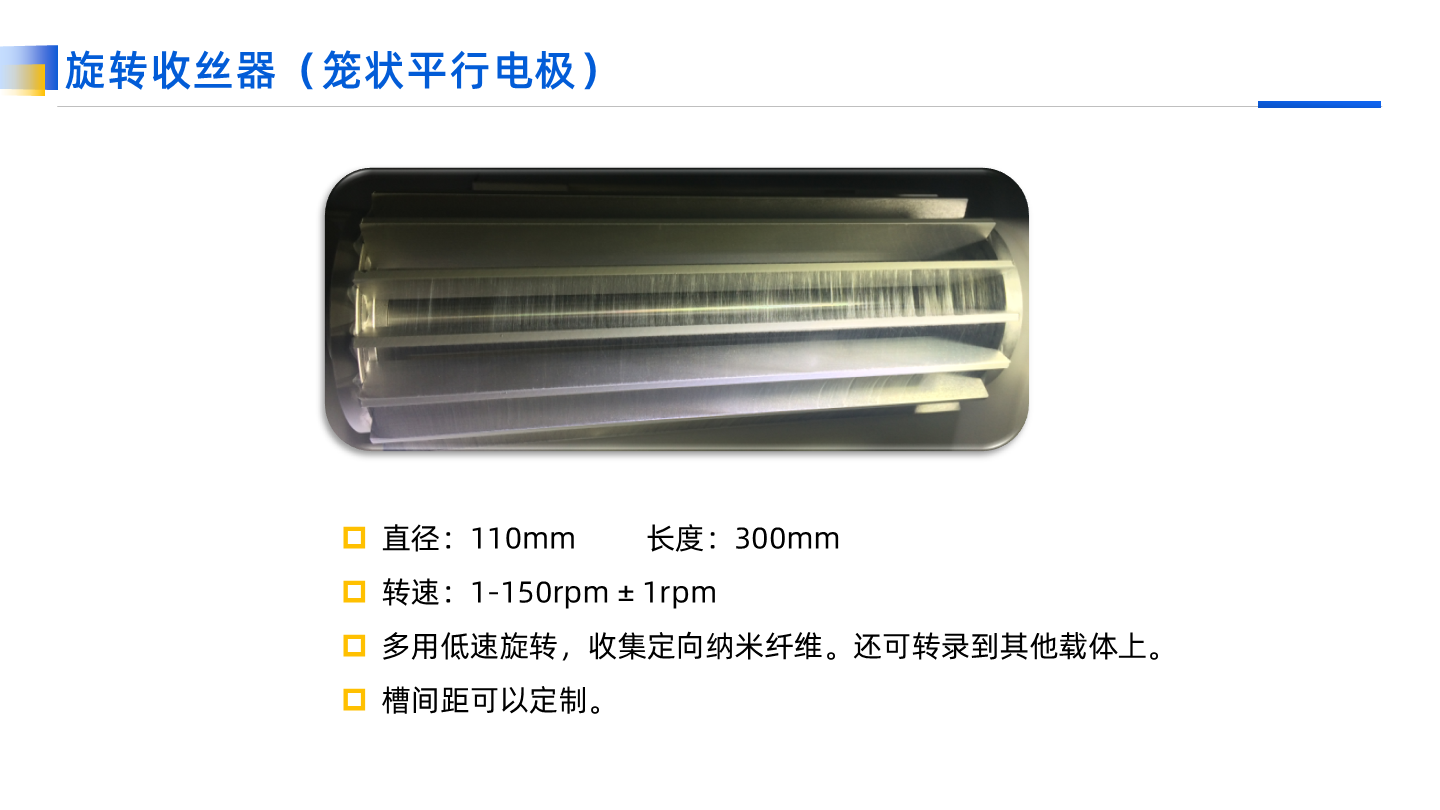

3.1含直径110mm的笼状收丝器,这是一个旋转的平行电极收丝器,可以收集到定向程度很高的纤维膜。

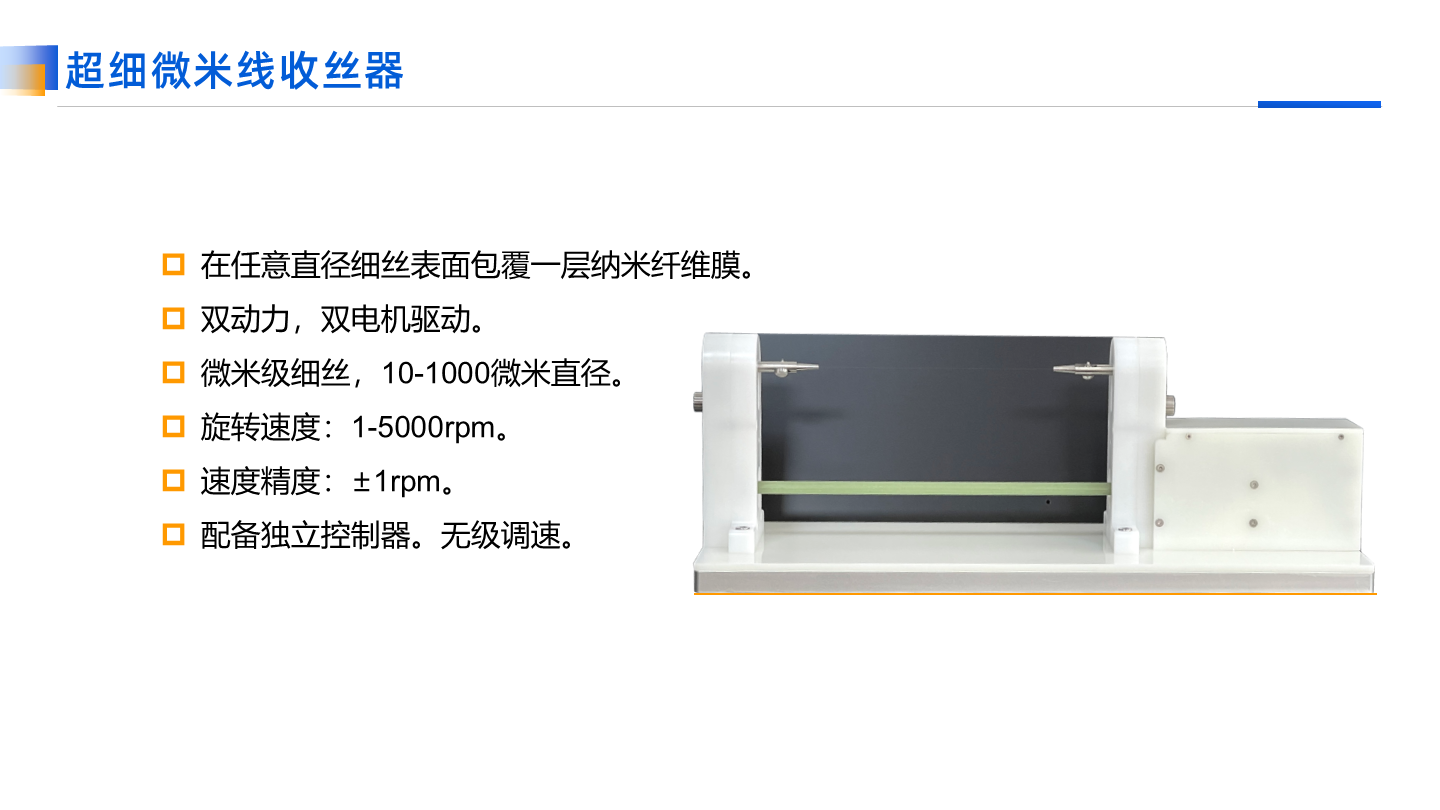

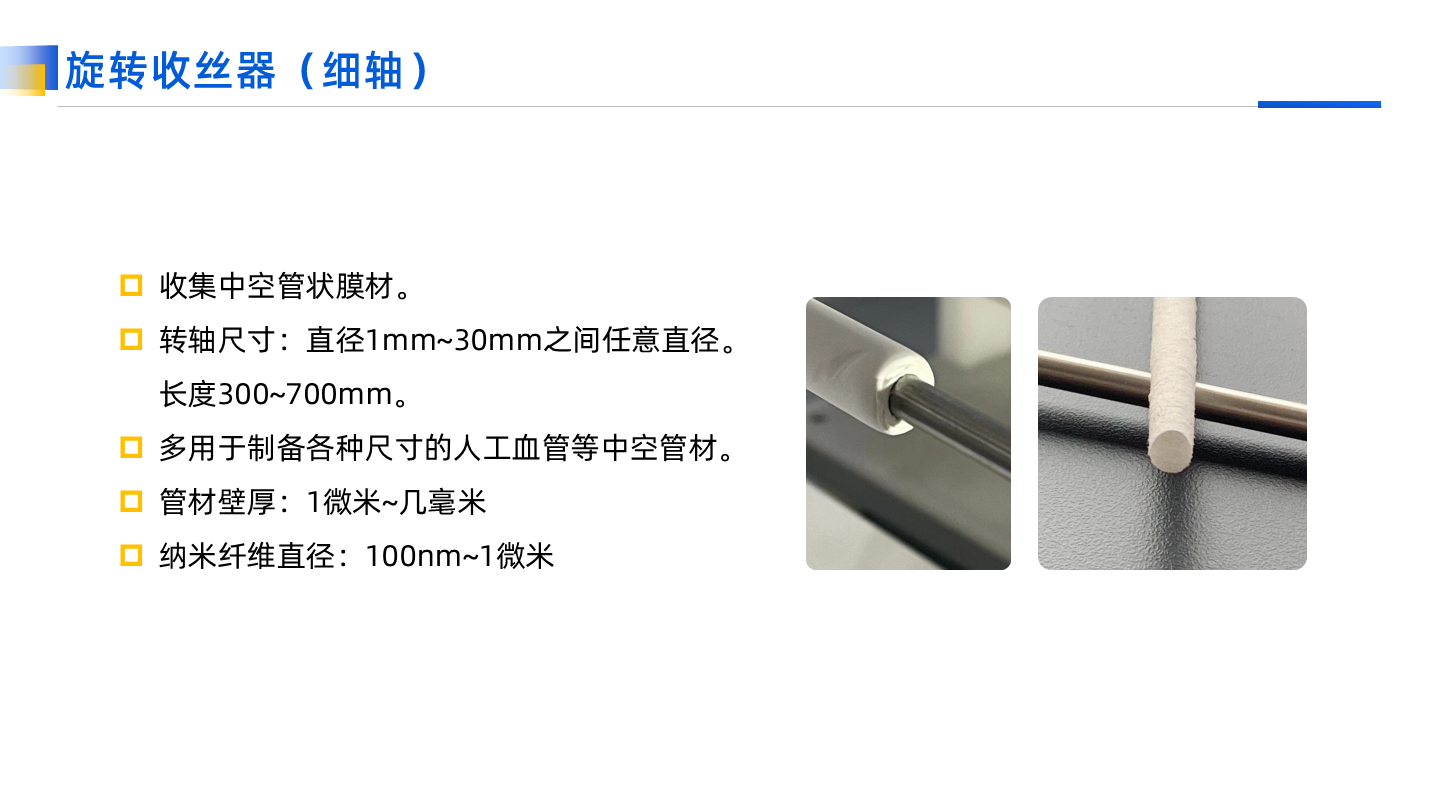

3.2 细轴收丝器,专为人工血管设计。包括各种大小管径的细轴,可互换使用。长度250mm,直径为:2mm,4mm,5mm,6mm,7mm,8mm等,可任选。
3.3 圆柱形收丝器,直径100mm。⻓度均为250mm和50mm共2套,可互换使用。

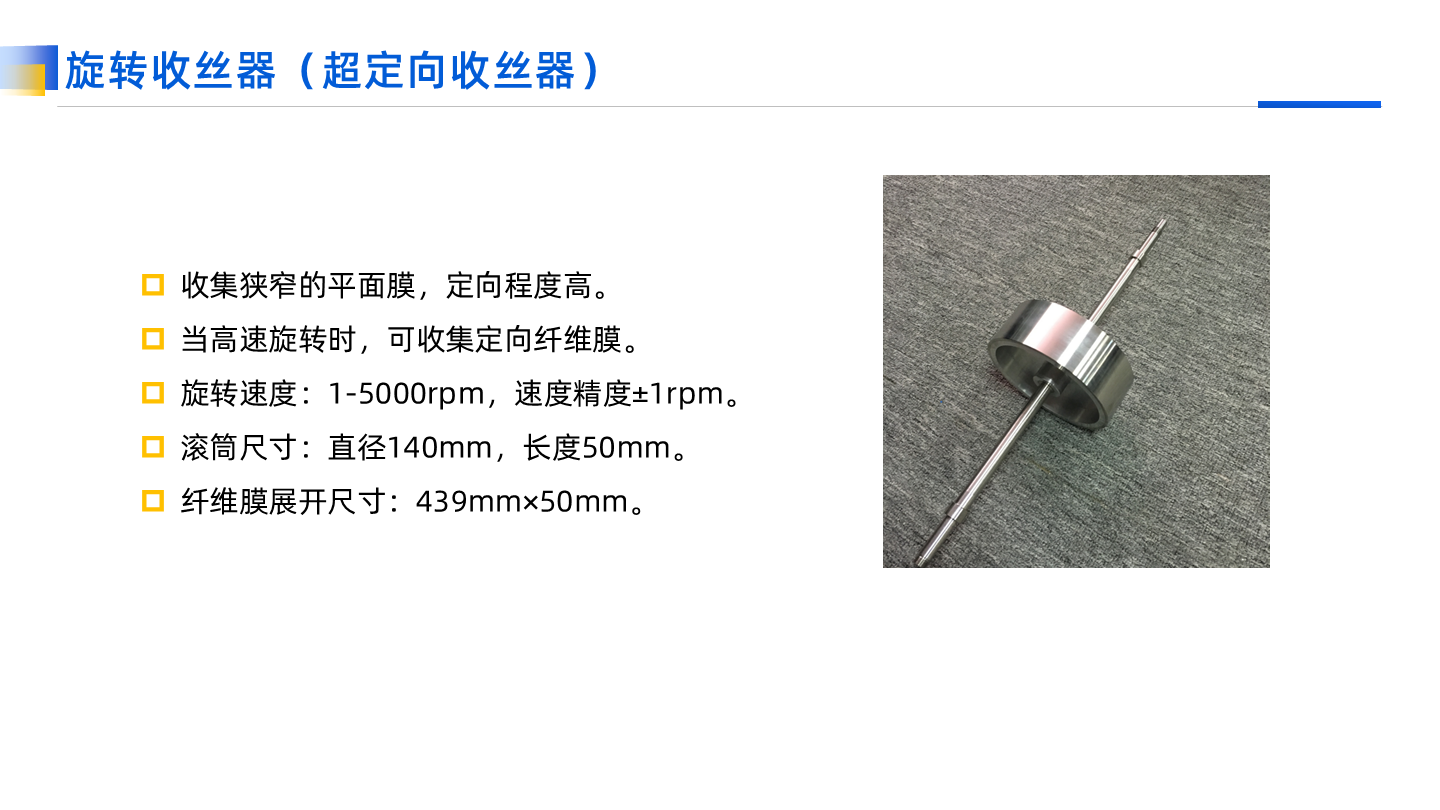

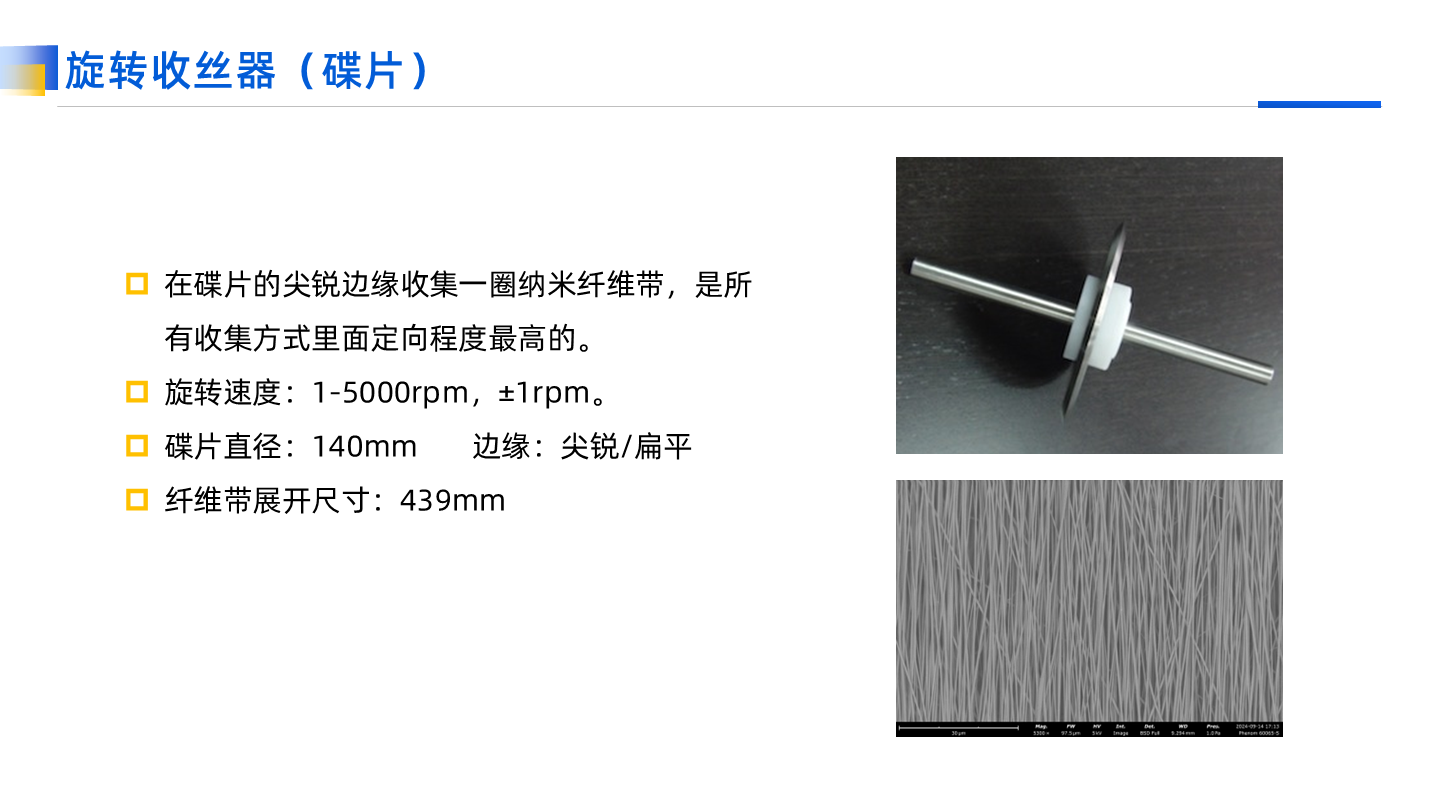

3.4 碟状收丝器(直径140mm,边缘尖锐,斜边),1个;碟片的厚度可以定制。

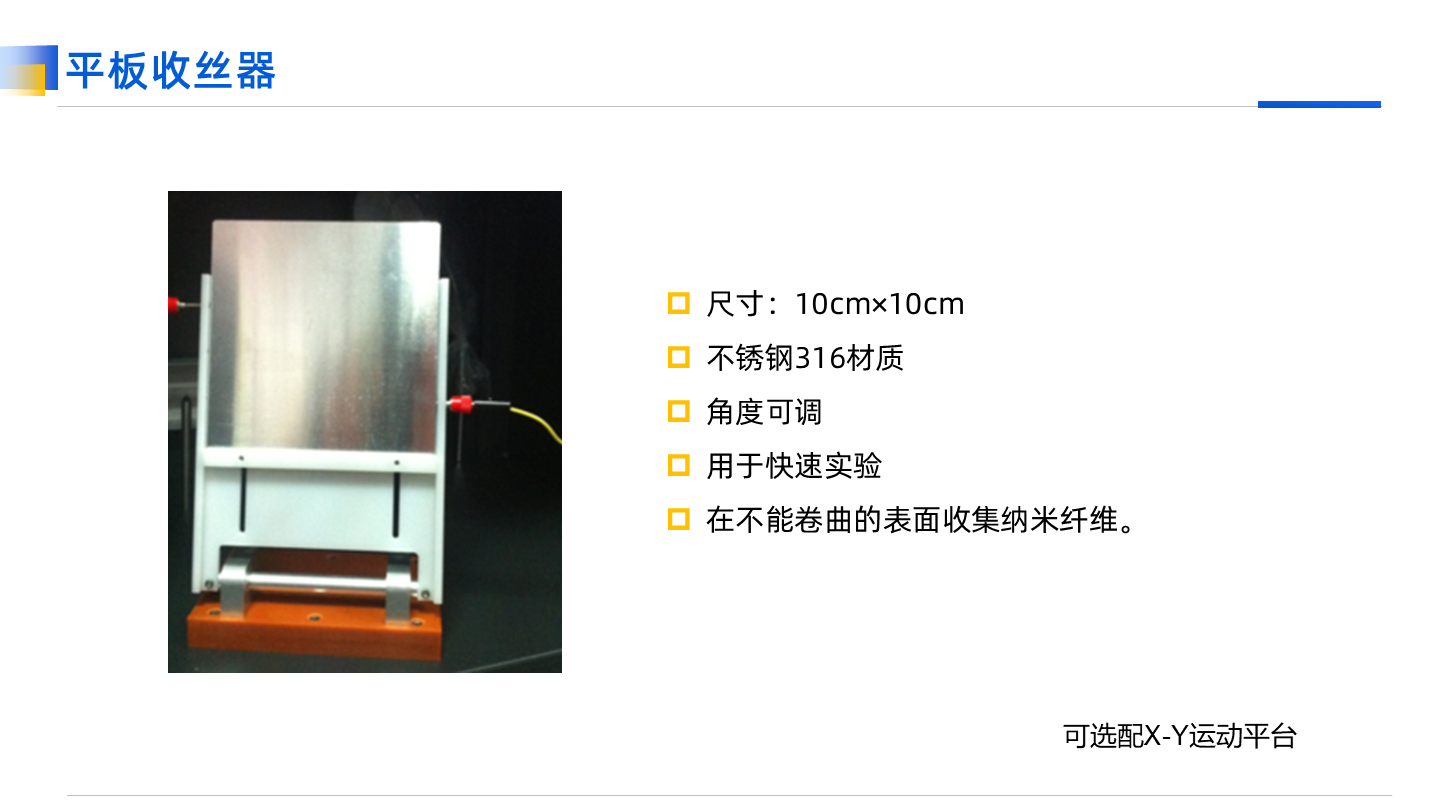

4. 平板收丝器(含⽀架,⾓度可调),1个。最佳收丝角度: 与喷头成45˚。
5. 喷头⽤高压夹子,各种喷头专用夹具和支架。每一种喷头都有一套专用的绝缘夹具。喷头的位置和角度可以随意调节。
6.操作照明灯(肉眼即可清楚观察纺丝过程)。机箱侧面设置观察视窗,并配备观察专用光源。

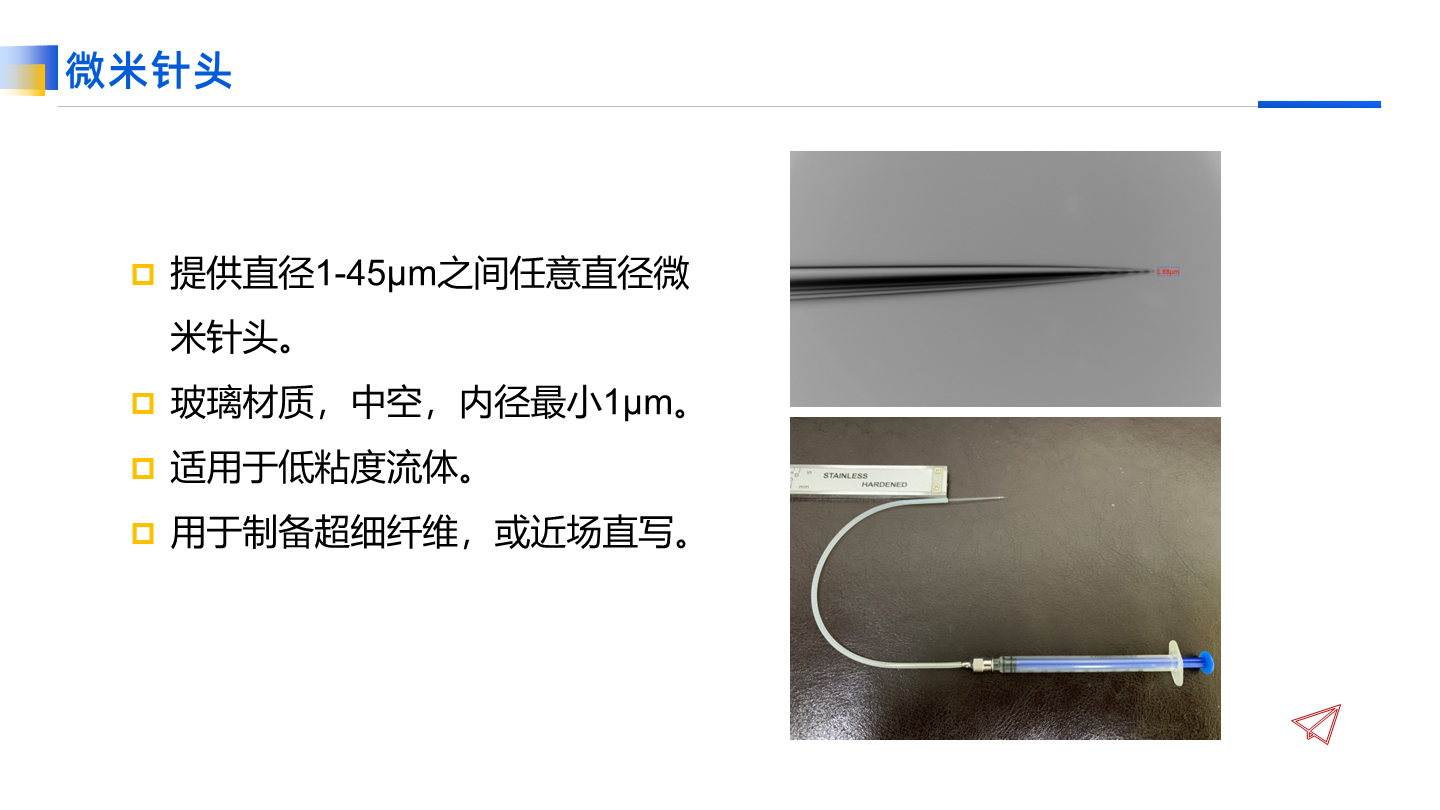

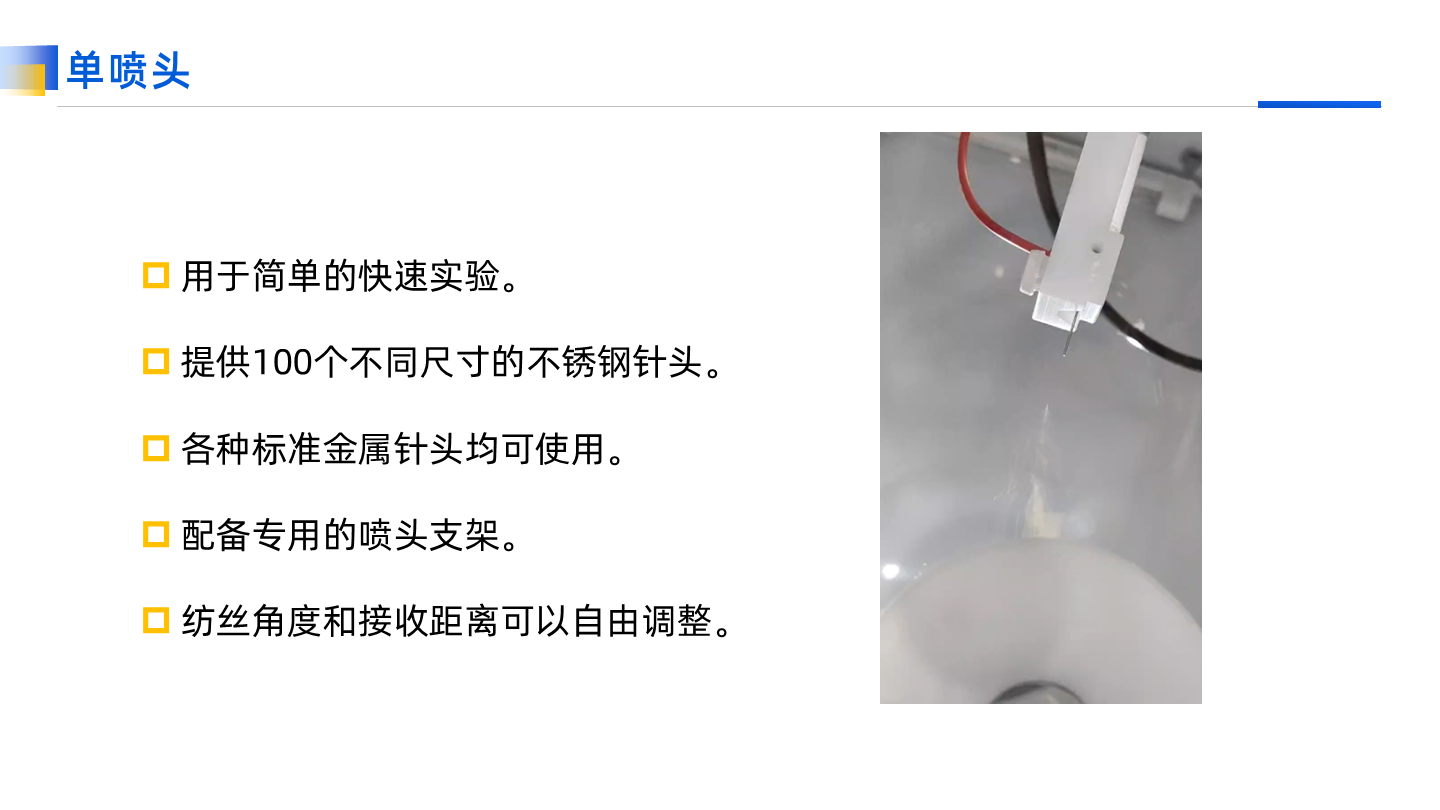

7. 单喷头。喷头采⽤医用针头,可更换各种不同直径的针头。设备包含100根各种不同直径的针头,满足您的各种实验要求。

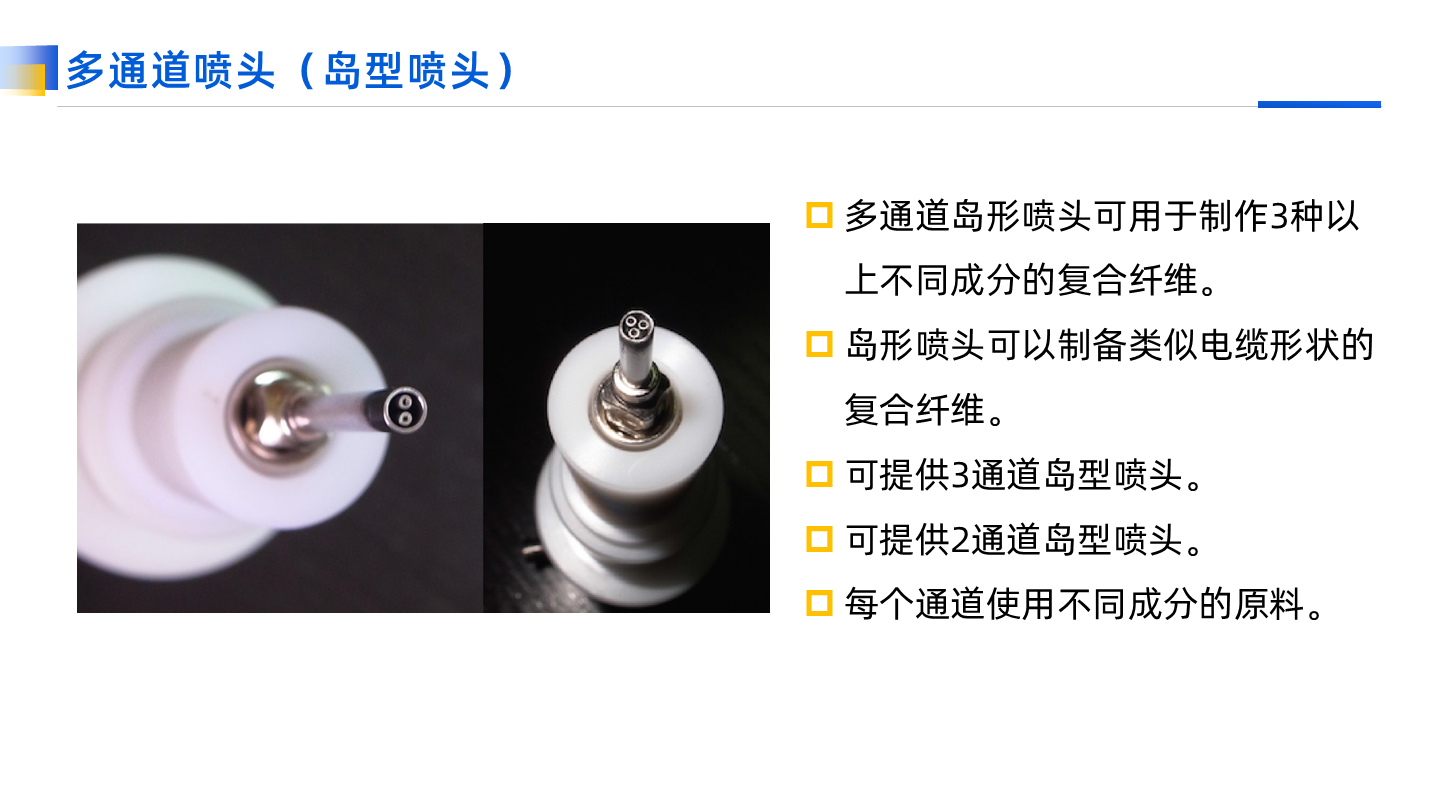

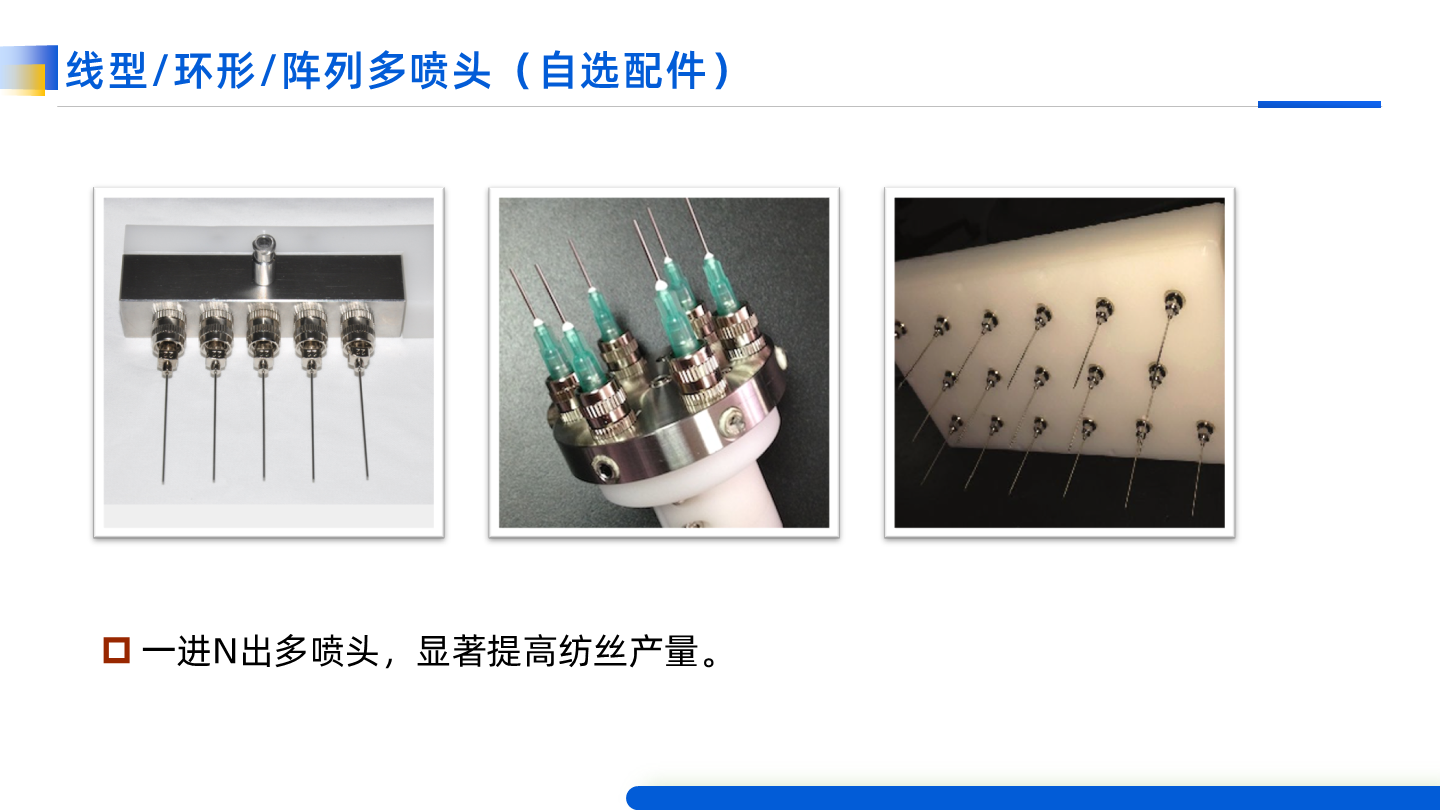

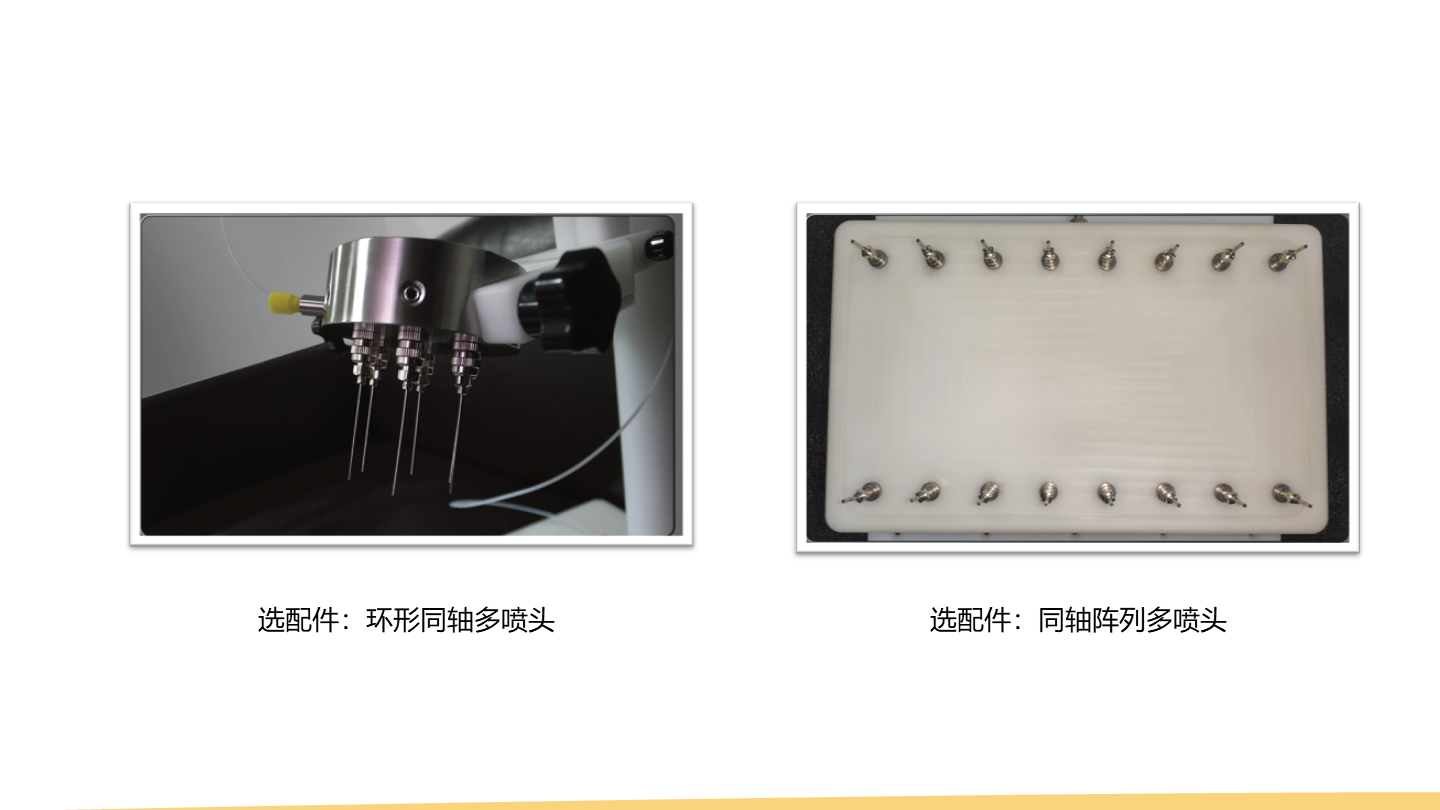

8.多喷头系统。

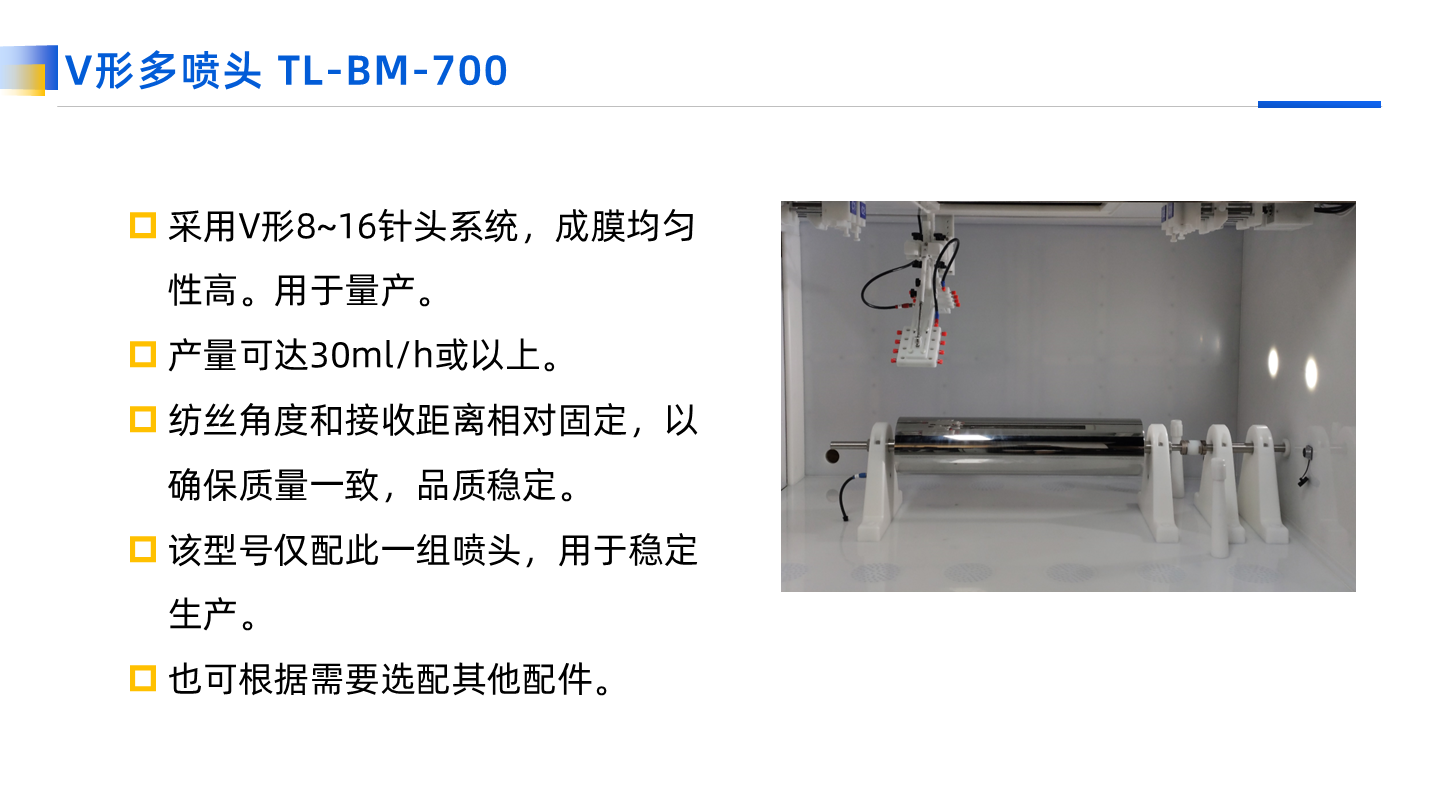

8.1. 线性多喷头:可选择线性5喷头,9喷头,或10喷头。

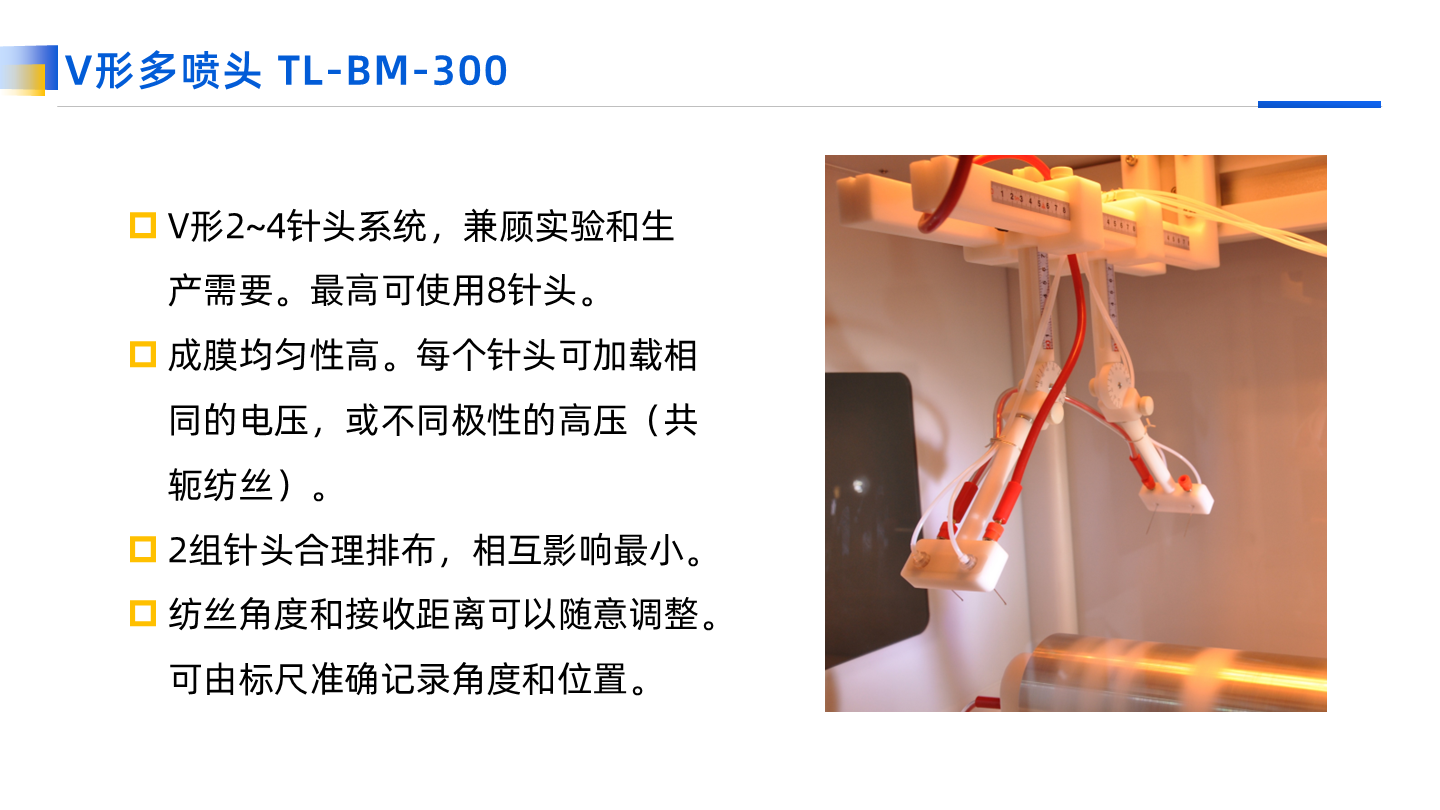

8.2. V型4喷头系统:2组双喷头分别位于旋转收丝器的两侧,经过精心排布的针头形状和距离确保获得非常均匀的纤维膜。

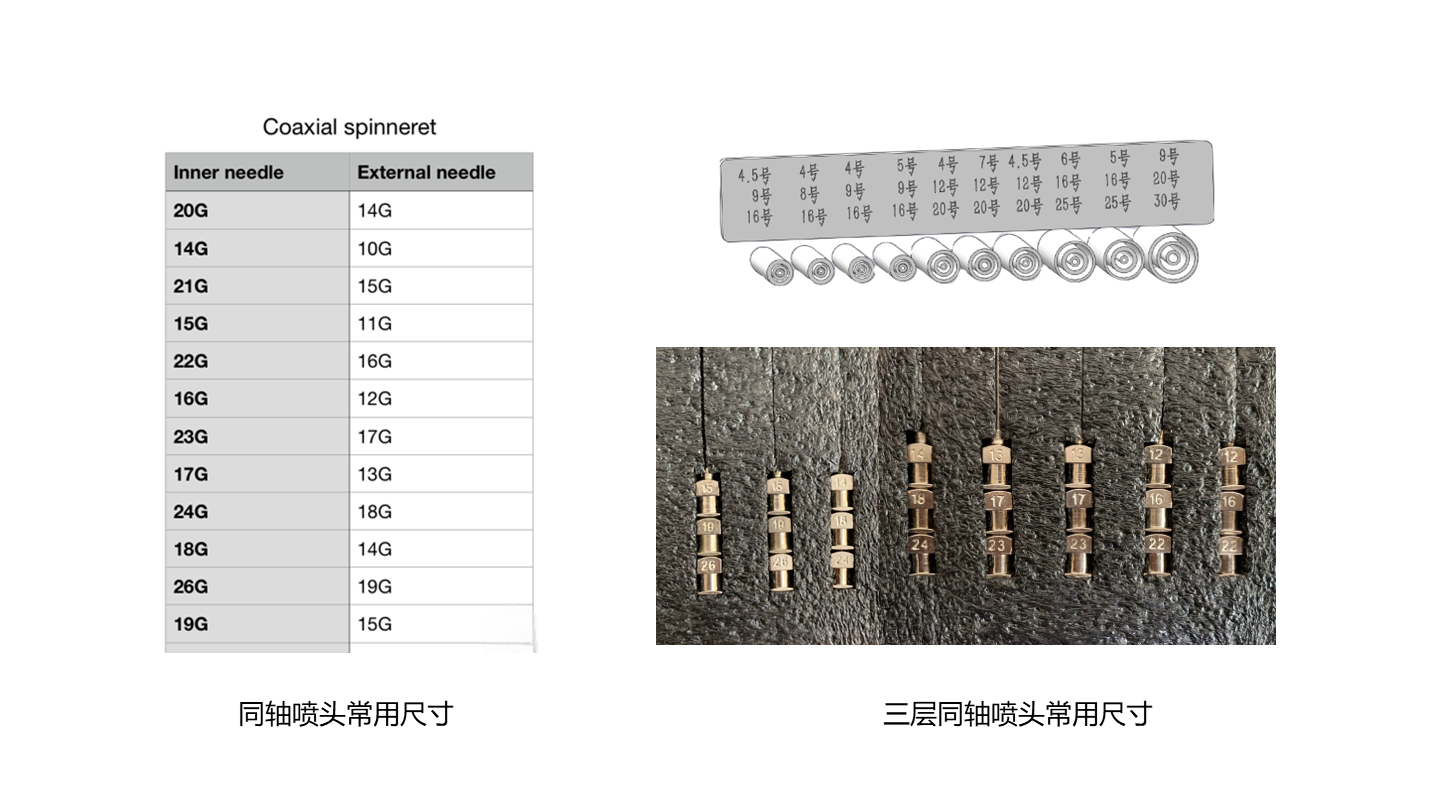

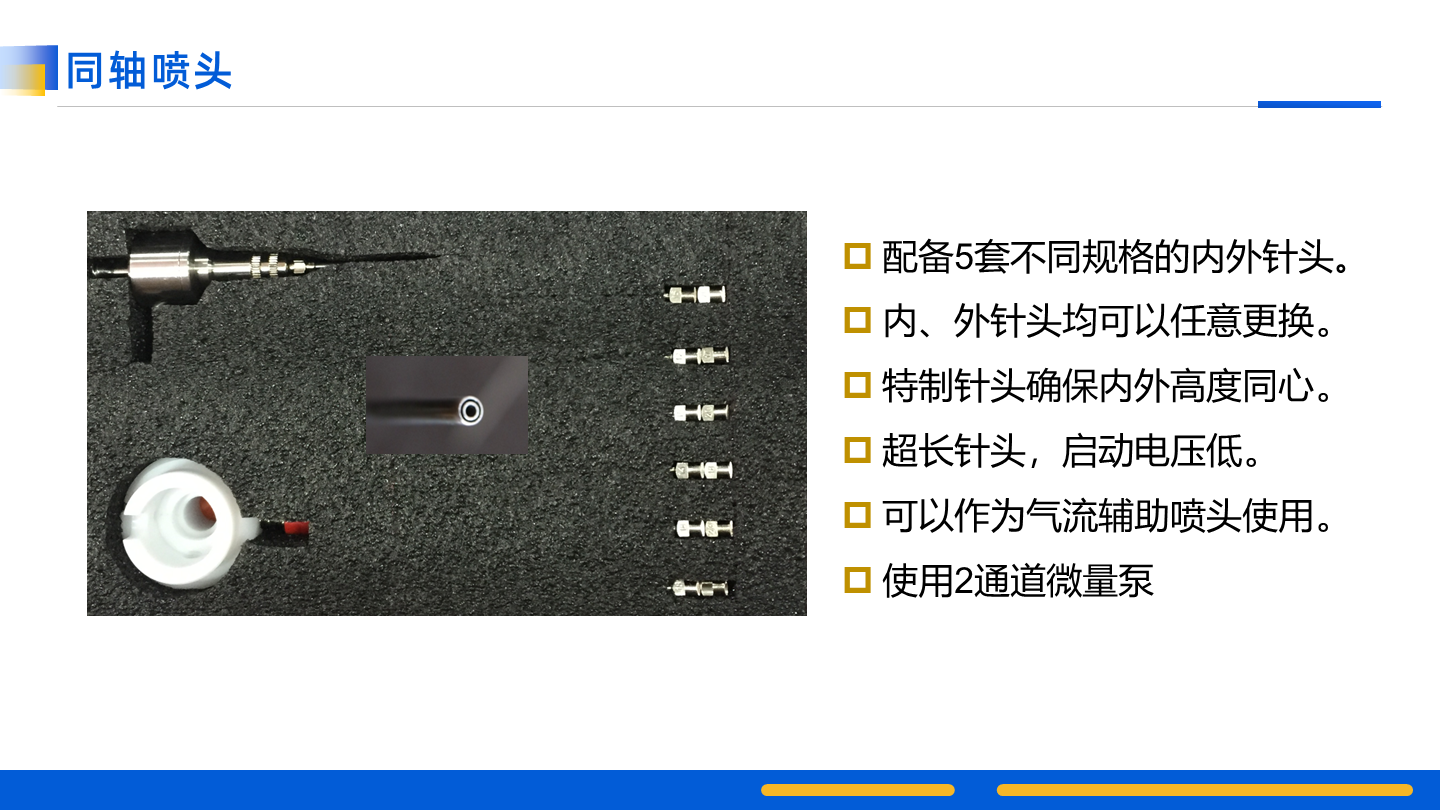

9.1. 同轴喷头系统。内、外层均可以随意组合和更换,可配置出多种不同尺寸组合的同轴喷头。设备含6套不同尺寸的内外针头组合。

9.2. 气流辅助喷头。 可以选择内层通气流,也可以选择外层通气流。

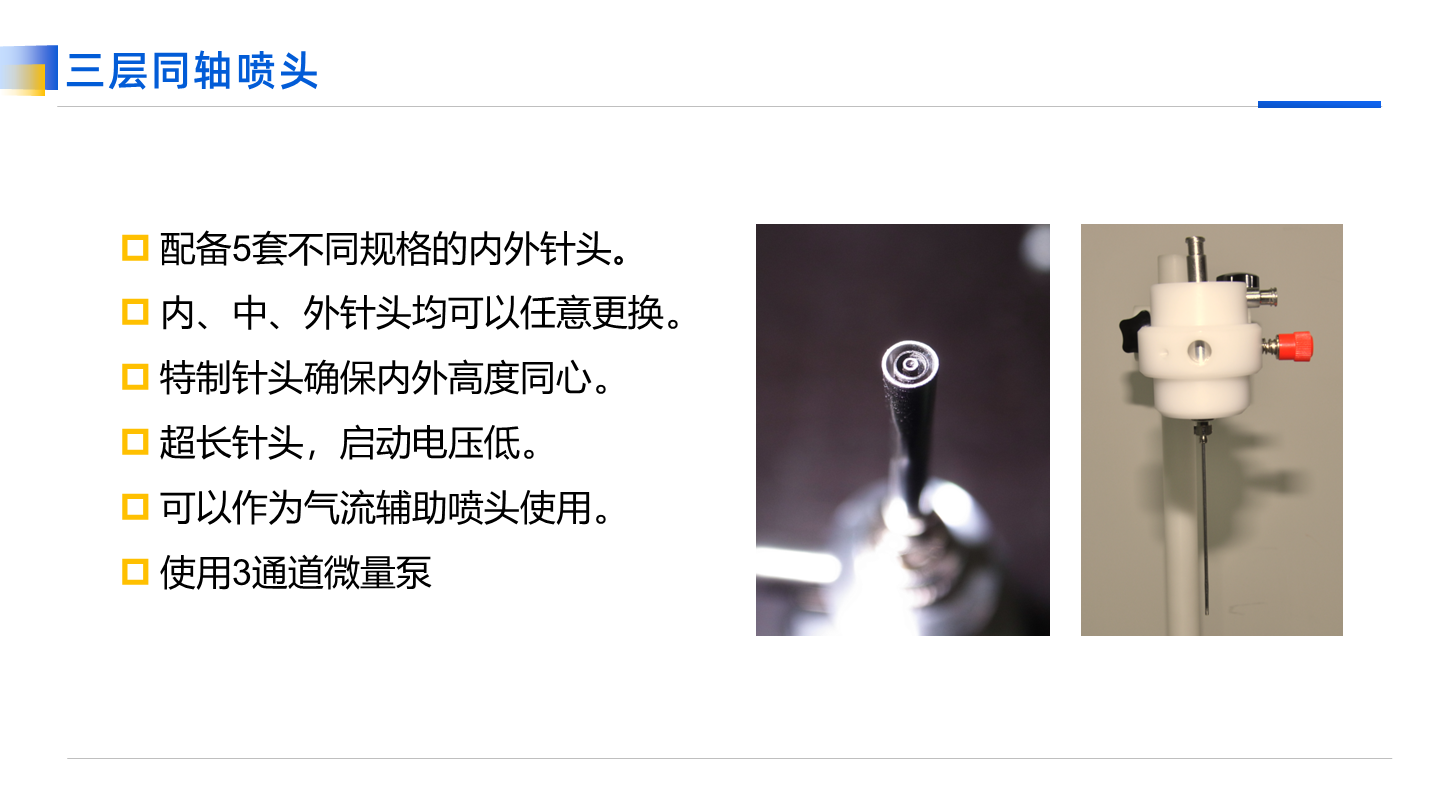

10.三层同轴喷头系统,内、中、外层喷头均可自由组合尺寸,可以更换不同的针头。

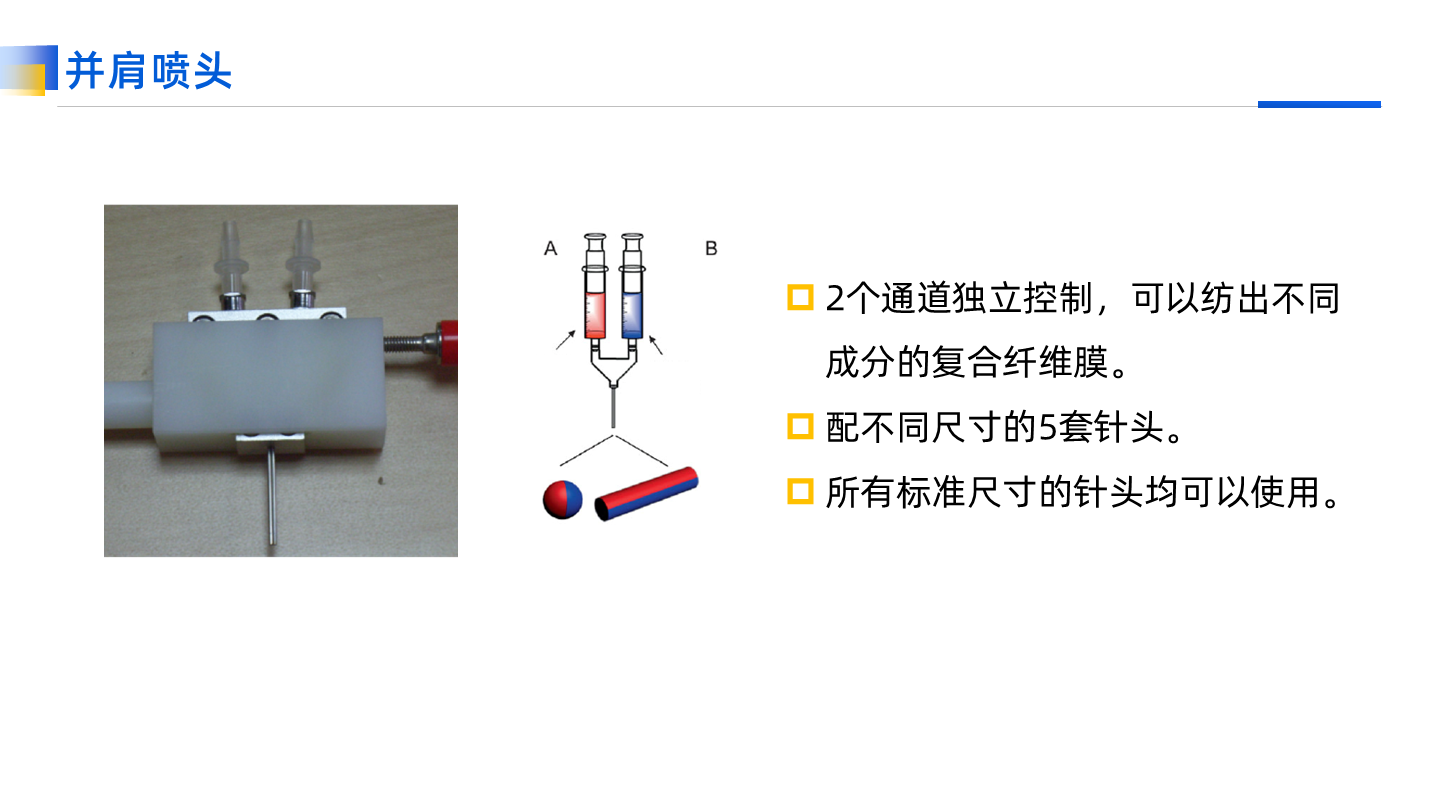

11.并列喷头系统。2个通道独立控制,可以纺出不同成分的复合纤维膜。

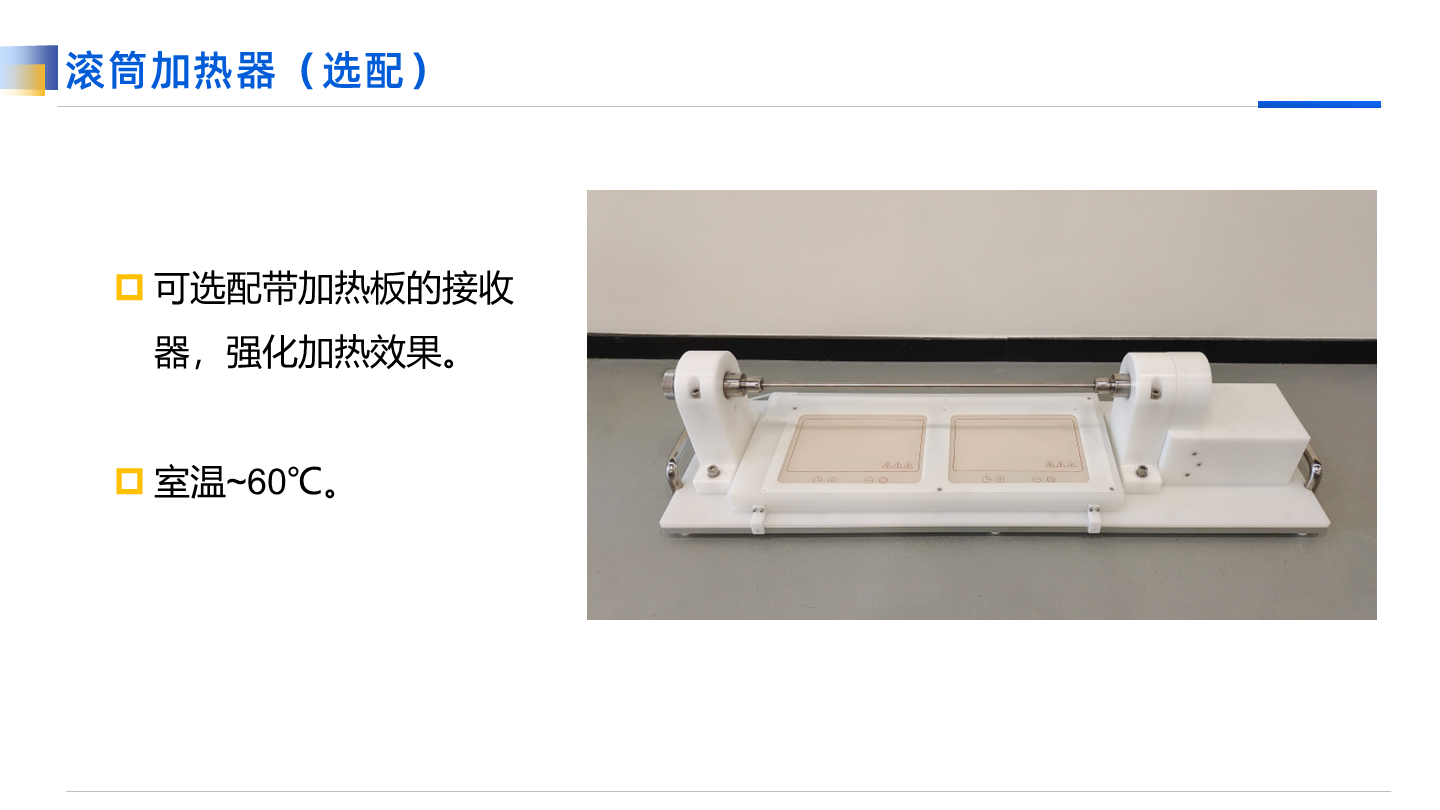

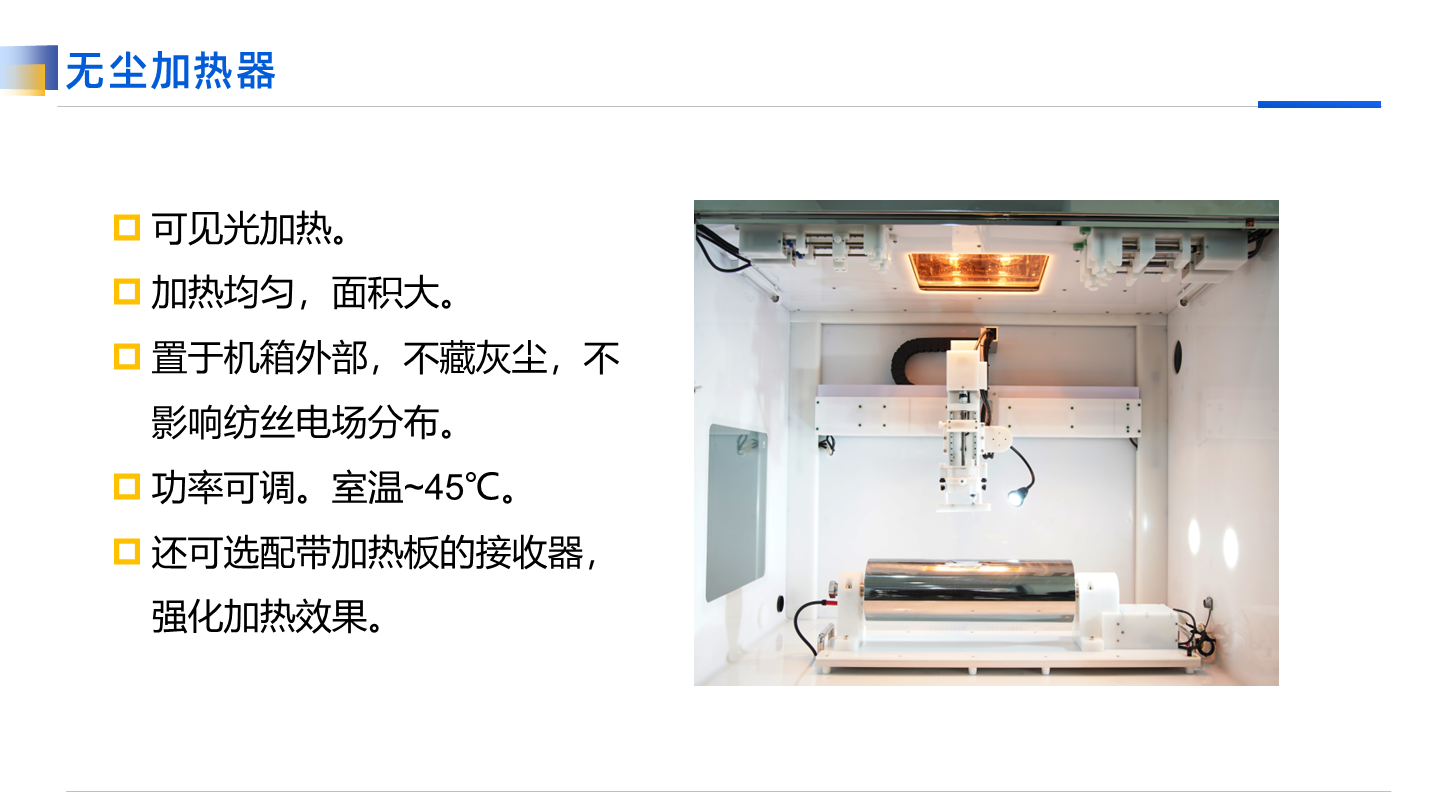

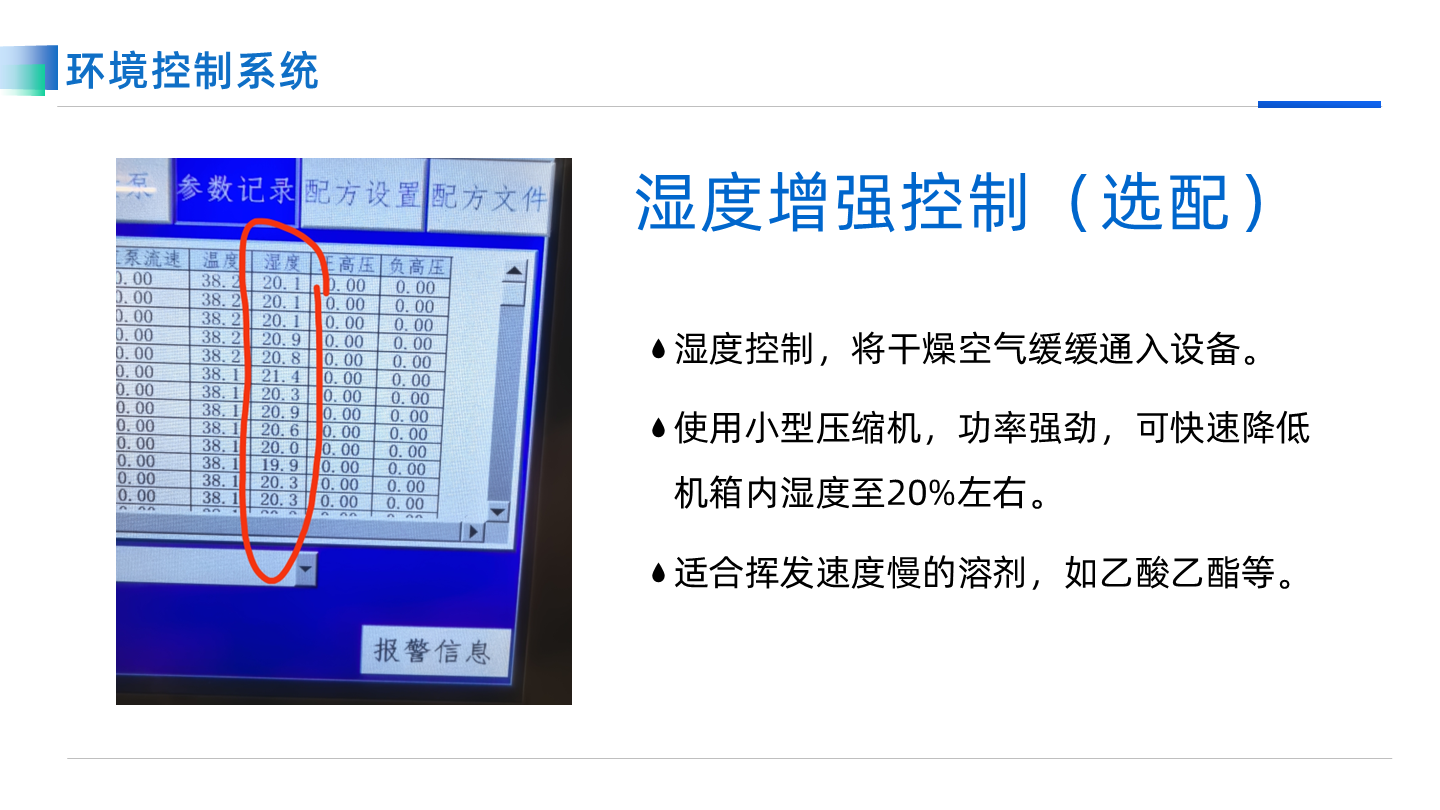

12. 加热装置。可加热室温~80度。加热器外置,加热更均匀。采用可见光加热,热源内嵌入机箱,不裸露,表面采用钢化玻璃,易清洁。设置3组温湿度探头,分别位于左、右、后侧针头到接受辊之间。
13.喷头可以上下、左右、前后调节,喷射角度360度调节。

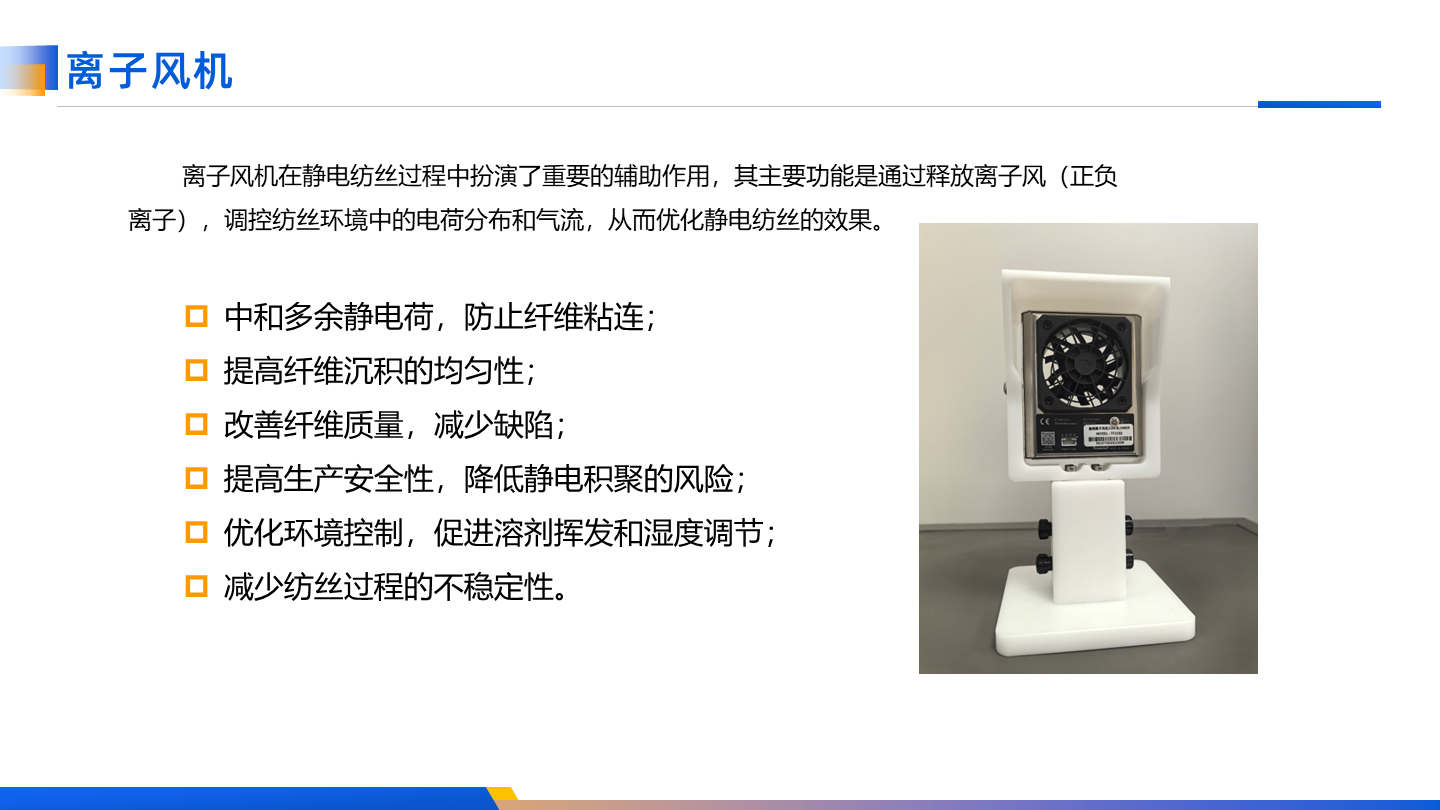

14.安全系统:紧急按钮;开门断电装置;静电消除装置。
15. 排⽓扇. 抽风排气管并联安装,安装一个手动阀,管道带有止回阀功能,防止排风倒灌。(外接排⽓管,可将排⽓管接入通风橱,以便排出挥发的溶剂)
16. 注射器: 100 个。针头:100个。PTFE软管+PP接头套装:30根。可重复使用PEEK接头+PTFE软管30M,可自由裁剪。

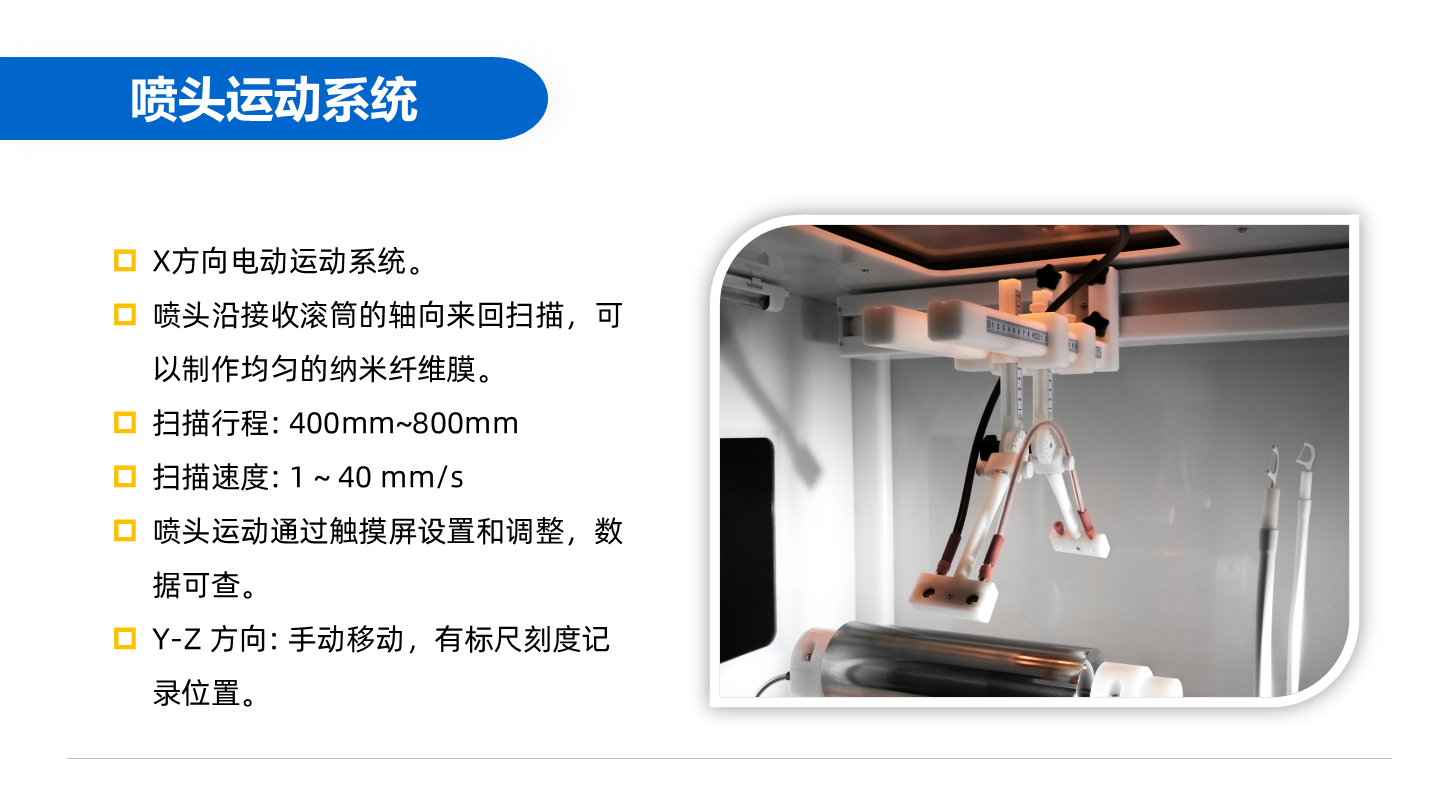

17. 喷头移动装置,可以设置的速度匀速往复移动。数显,无级调速。

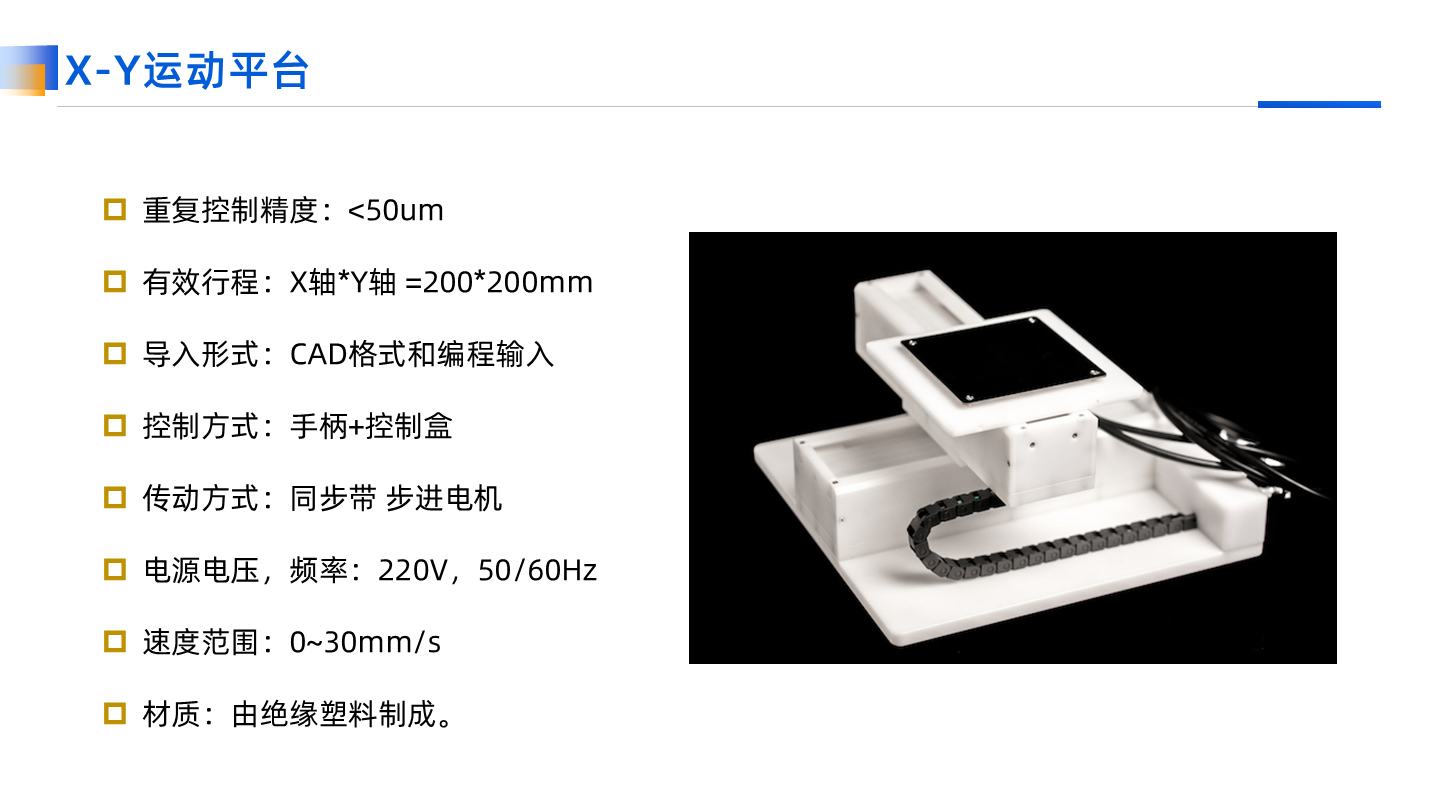

18. X-Y移动平台:承载平面收丝器按设定的轨迹运动。定制参数可用于近场纺丝。
19.箱体金属部件以及螺丝钉材质均为SS304。 内壁镶嵌PE/PP绝缘板。

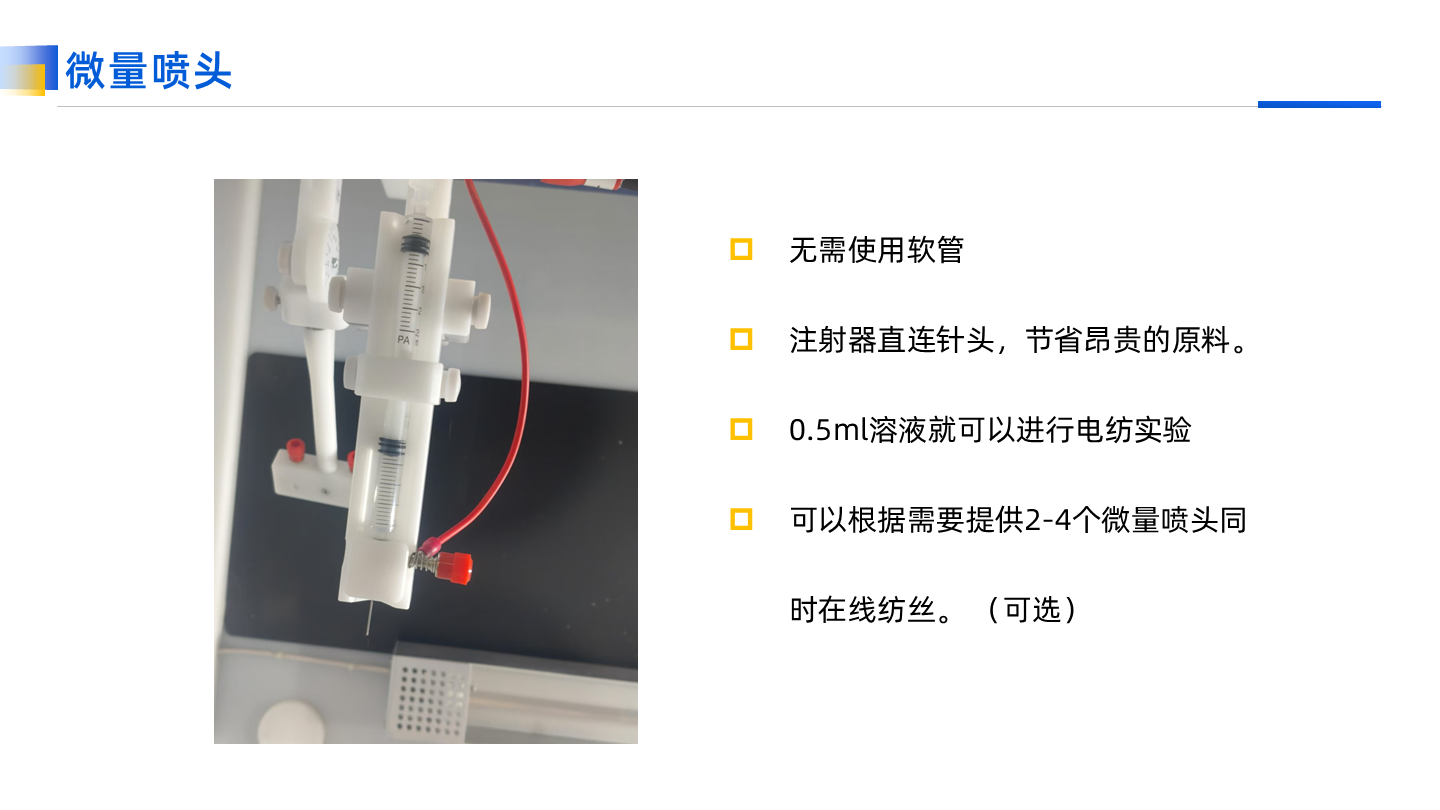

20.配备微量电纺喷头。 (tubeless spinneret)用于贵重溶液的电纺,仅0.5ml溶液就可电纺纤维,不用外接软管。
21. 保修期:1年



    TL-BM 与 TL-Pro-BM的区别

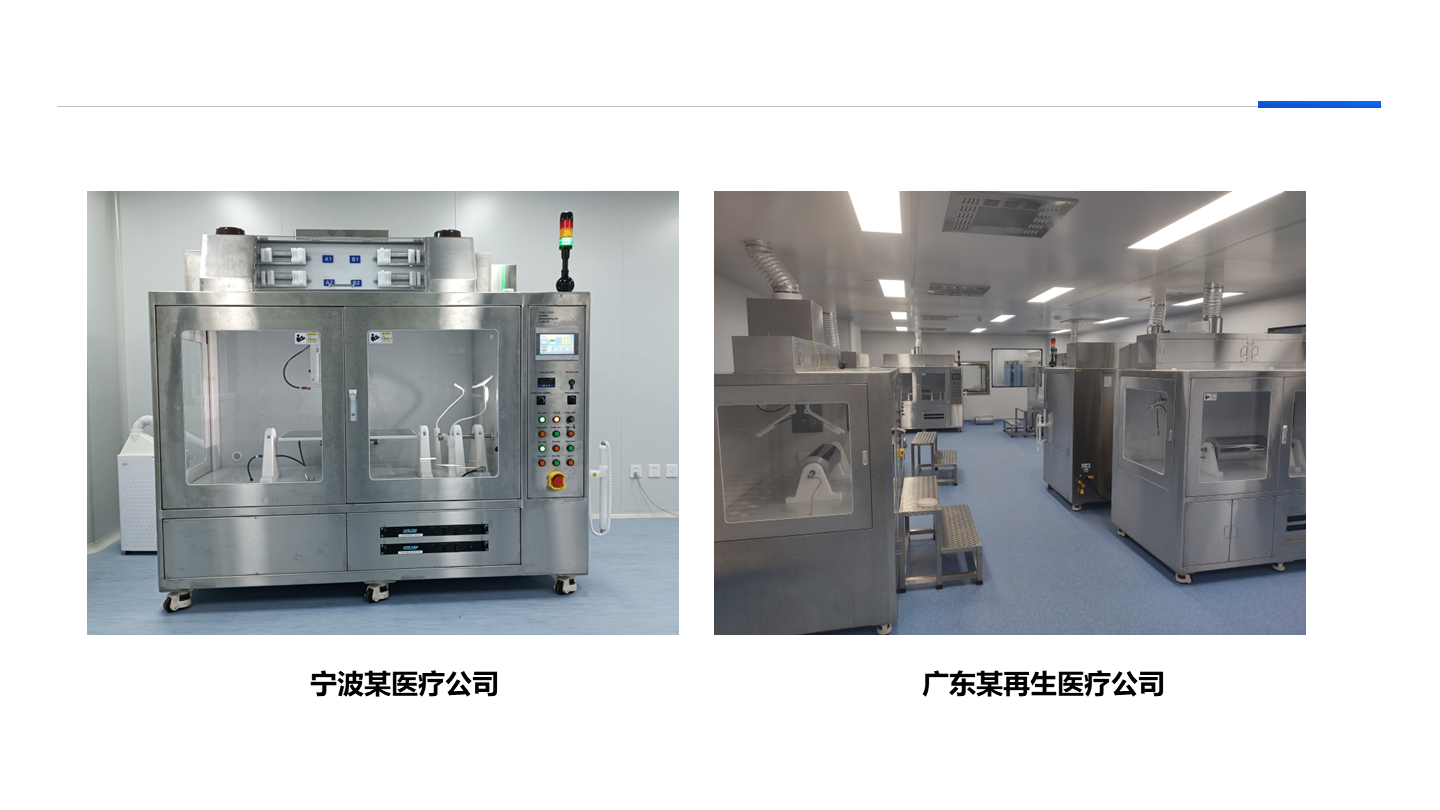

    1. TL-BM的金属部件全部采用优质不锈钢SS304制成,防酸碱,防腐蚀。满足生物医药无尘房使用要求。

    2. 这2个型号的设备的功能基本一致。
