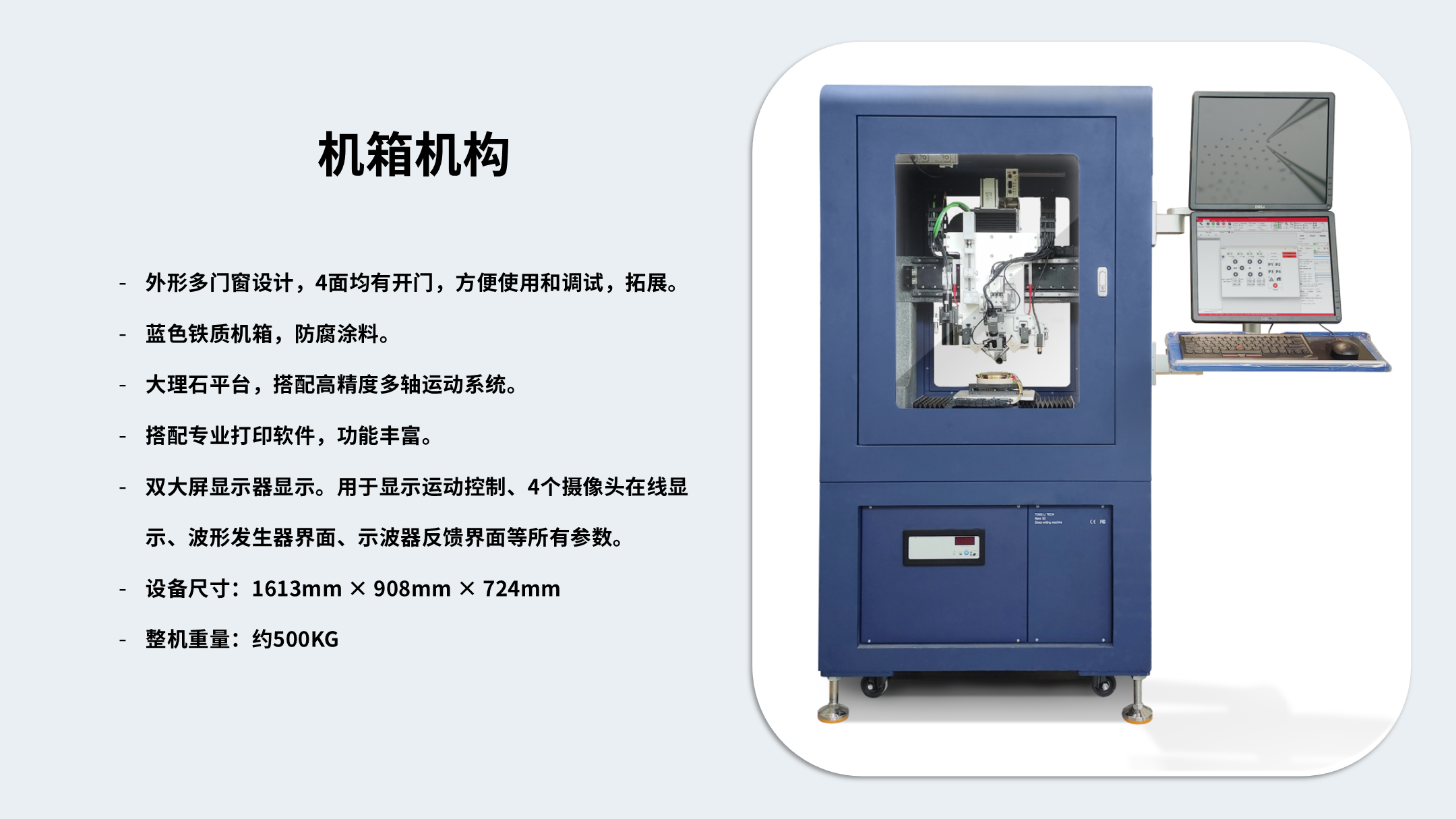

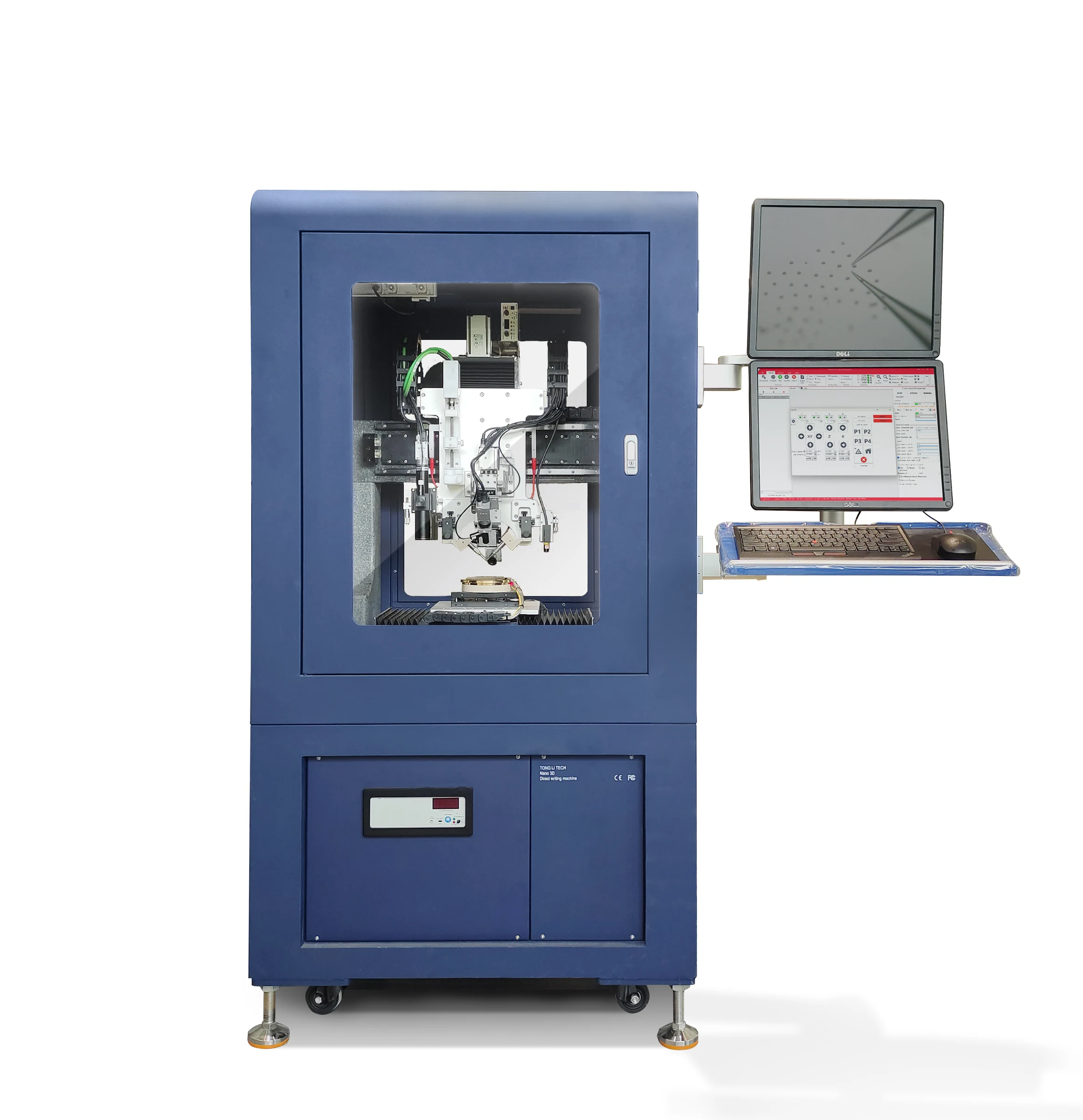

高压静电3D微纳打印机TL-3DWN
高压静电3D微纳打印机TL-3DWN 参数

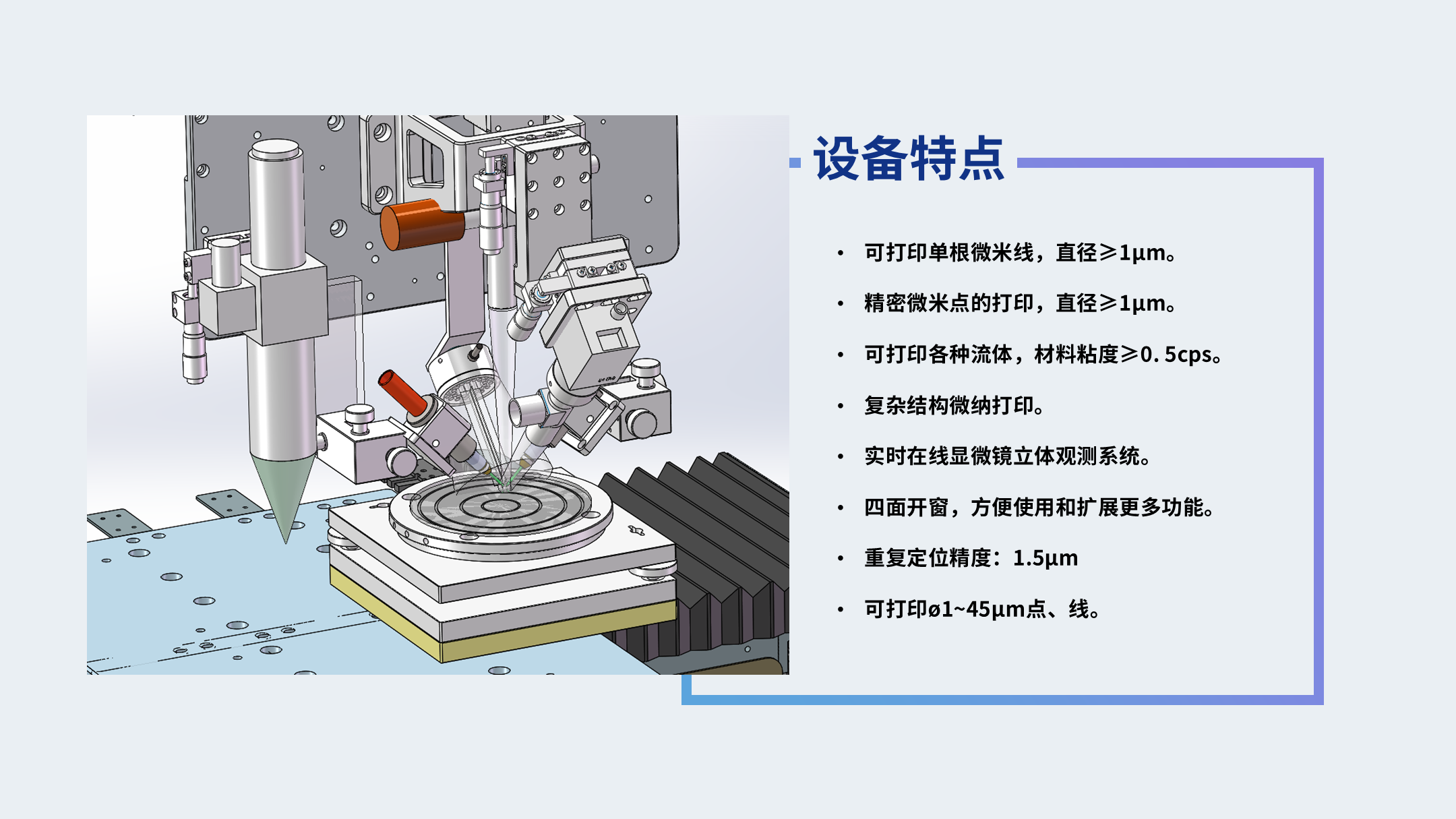

设备特点
-可打印单根微米、纳米线。

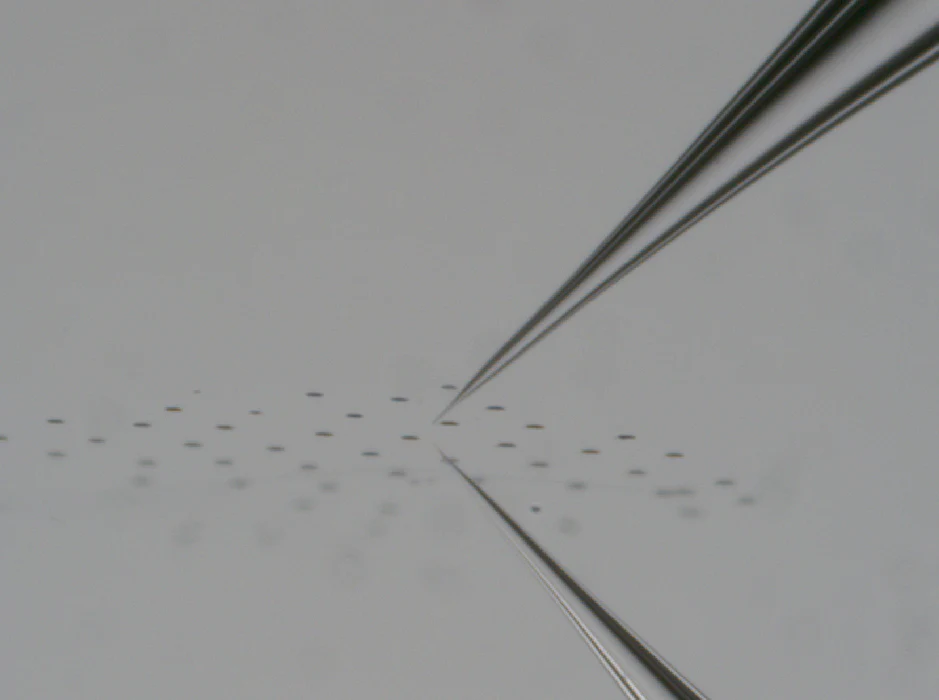

-精密微纳米量子点的打印。
-微纳米3D直写。

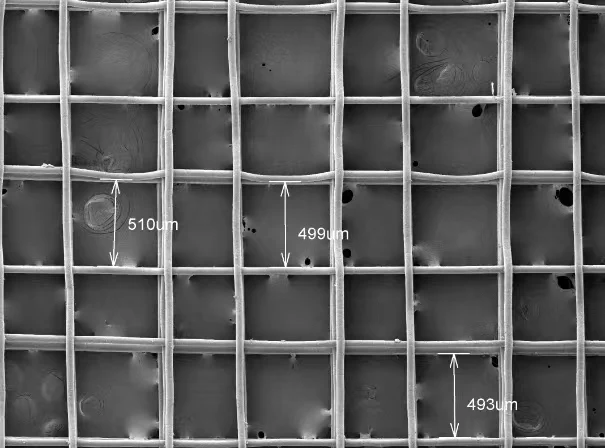

-立体结构微纳打印。

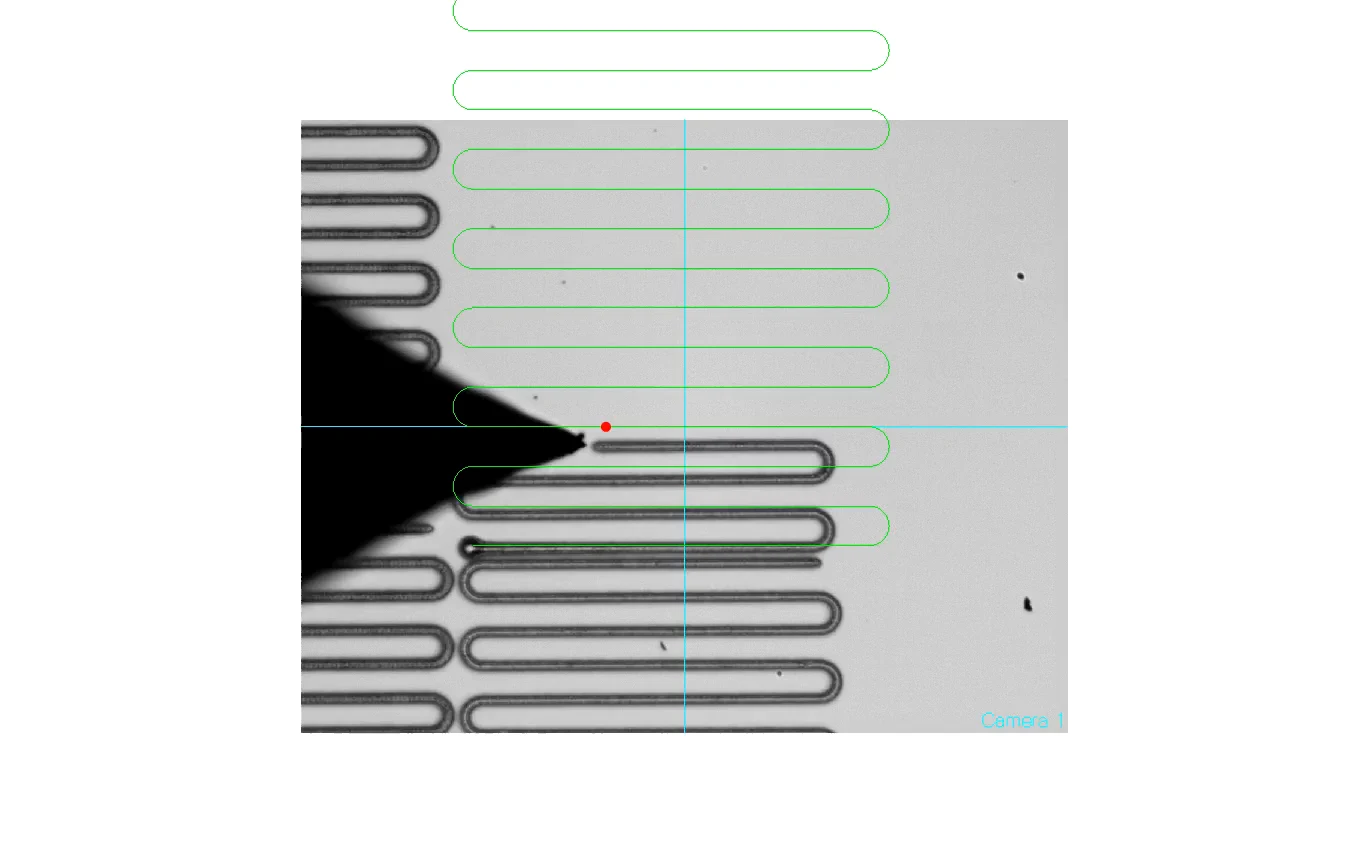

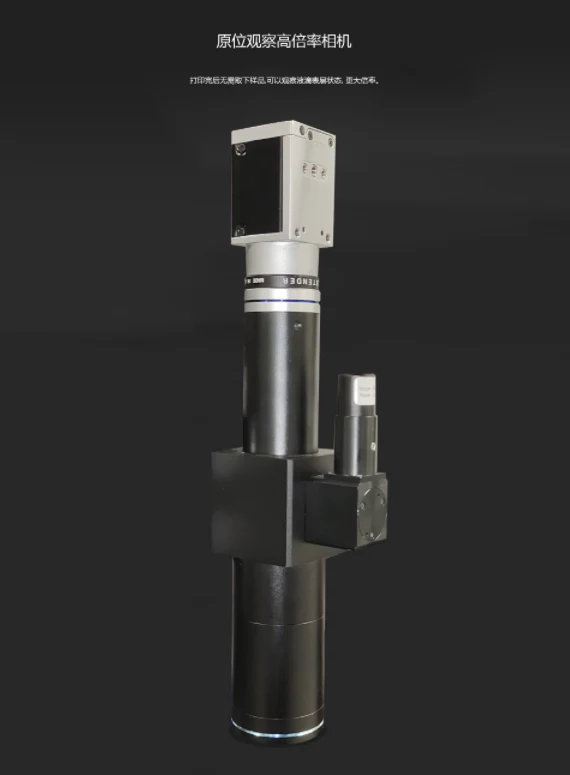

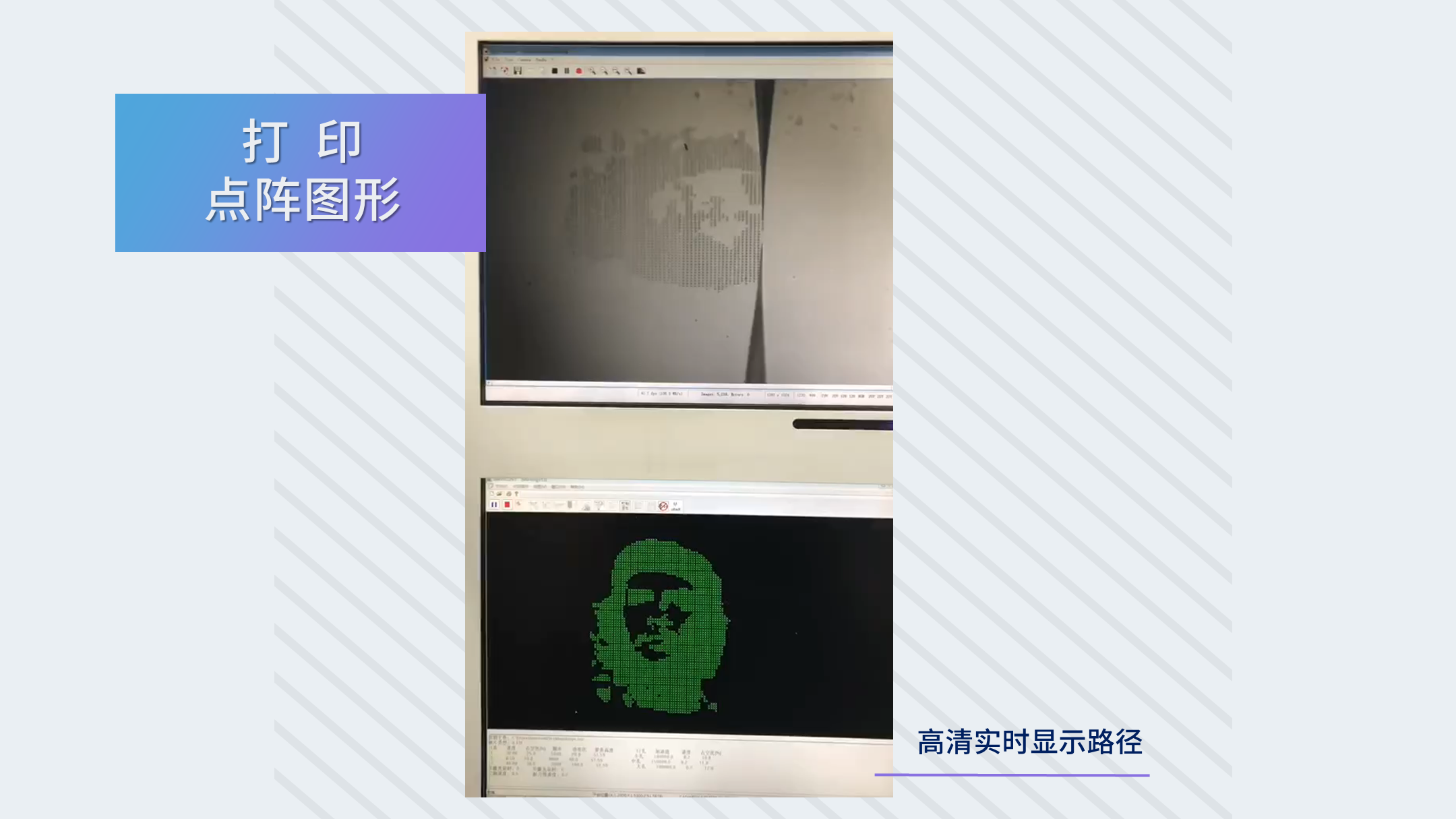

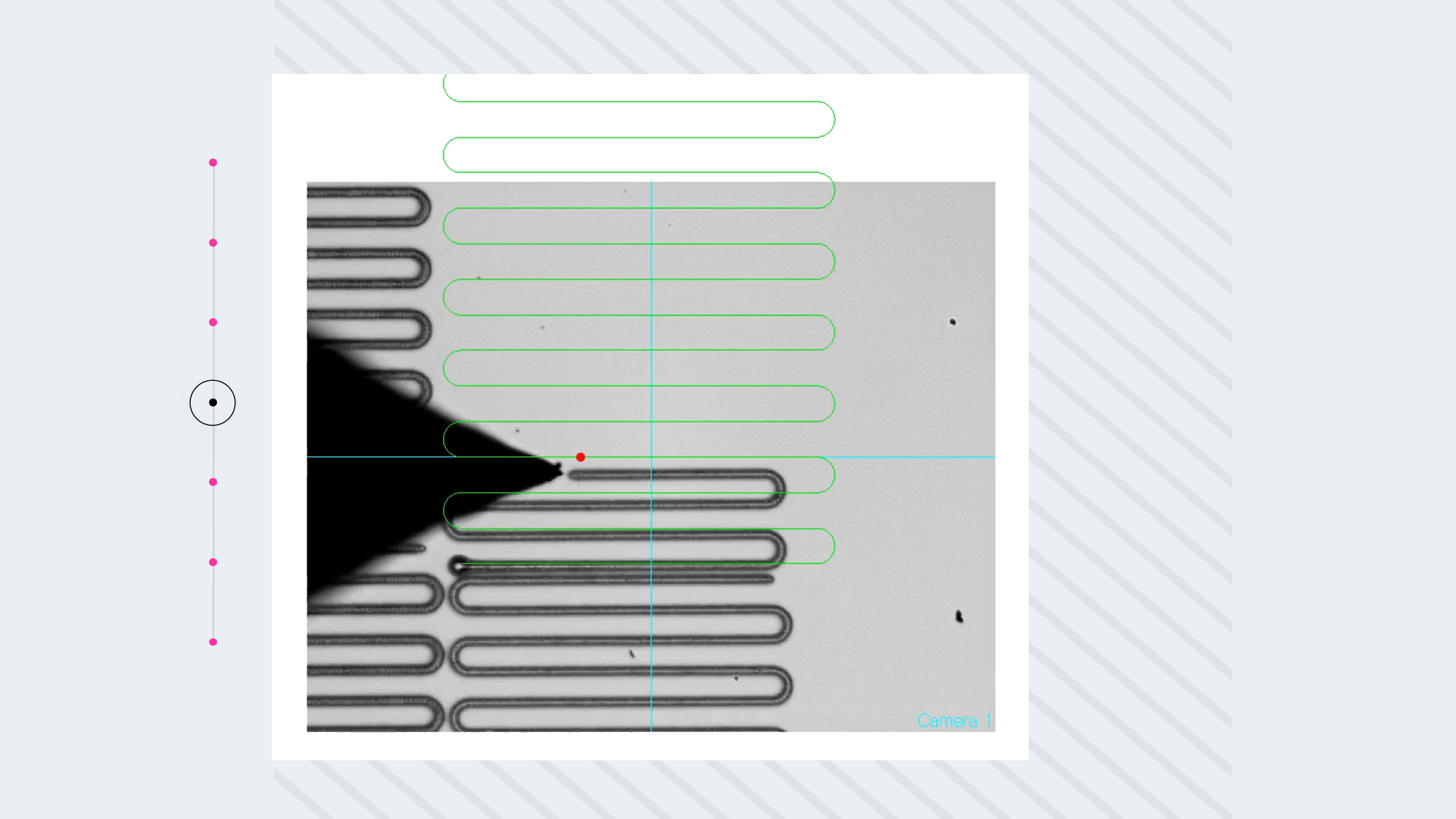

-实时在线观测系统。
-定位分辨率:100nm

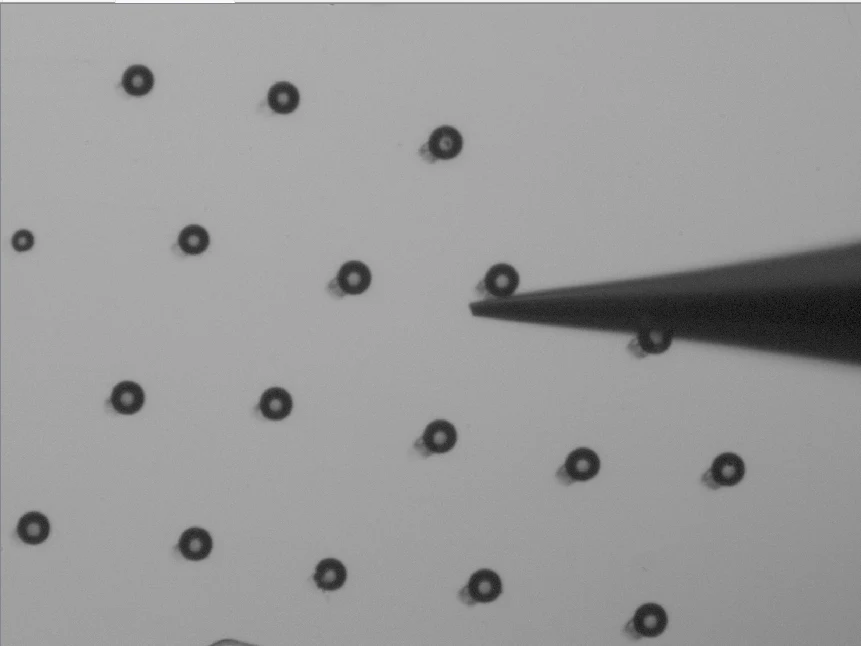

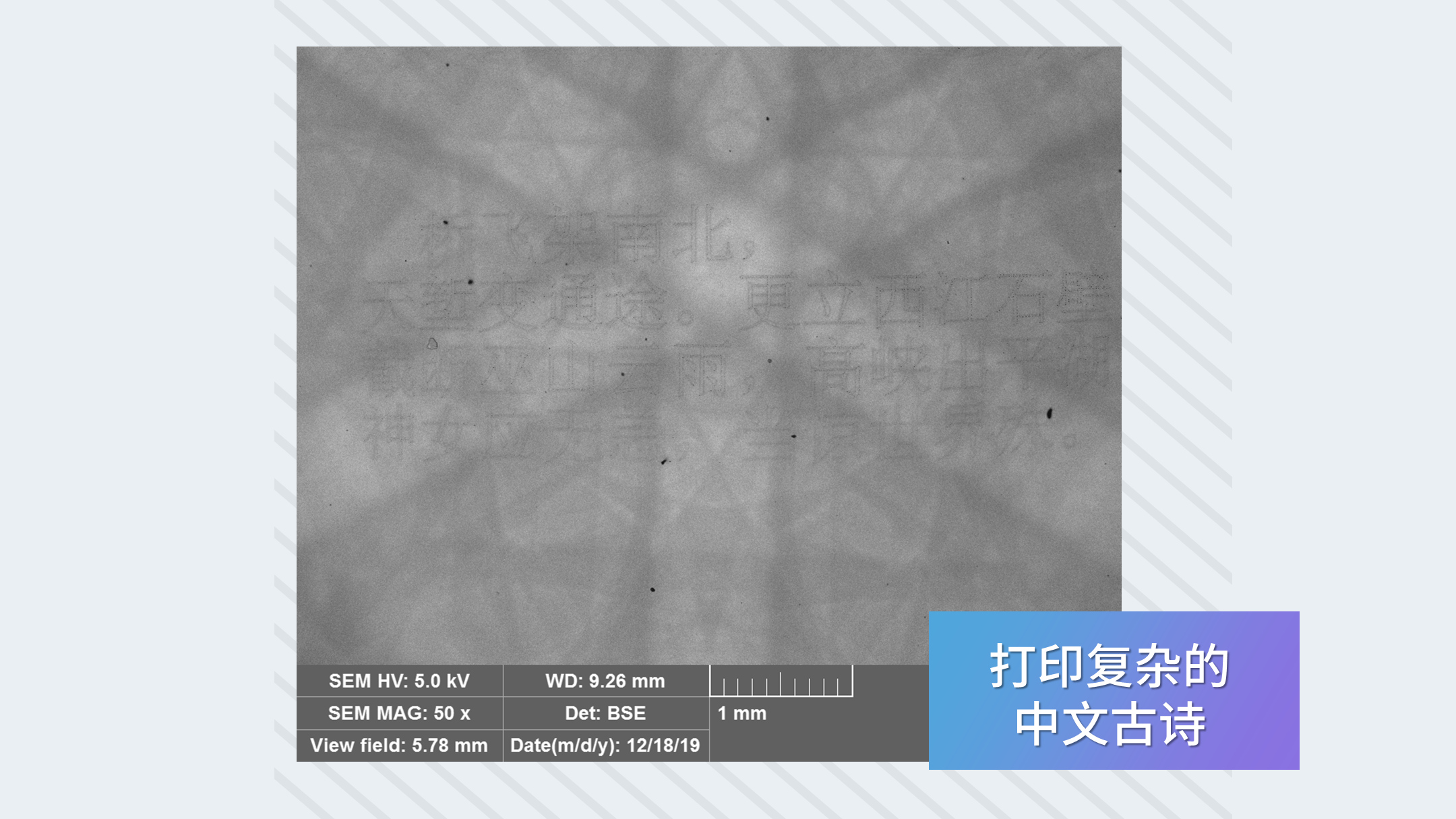

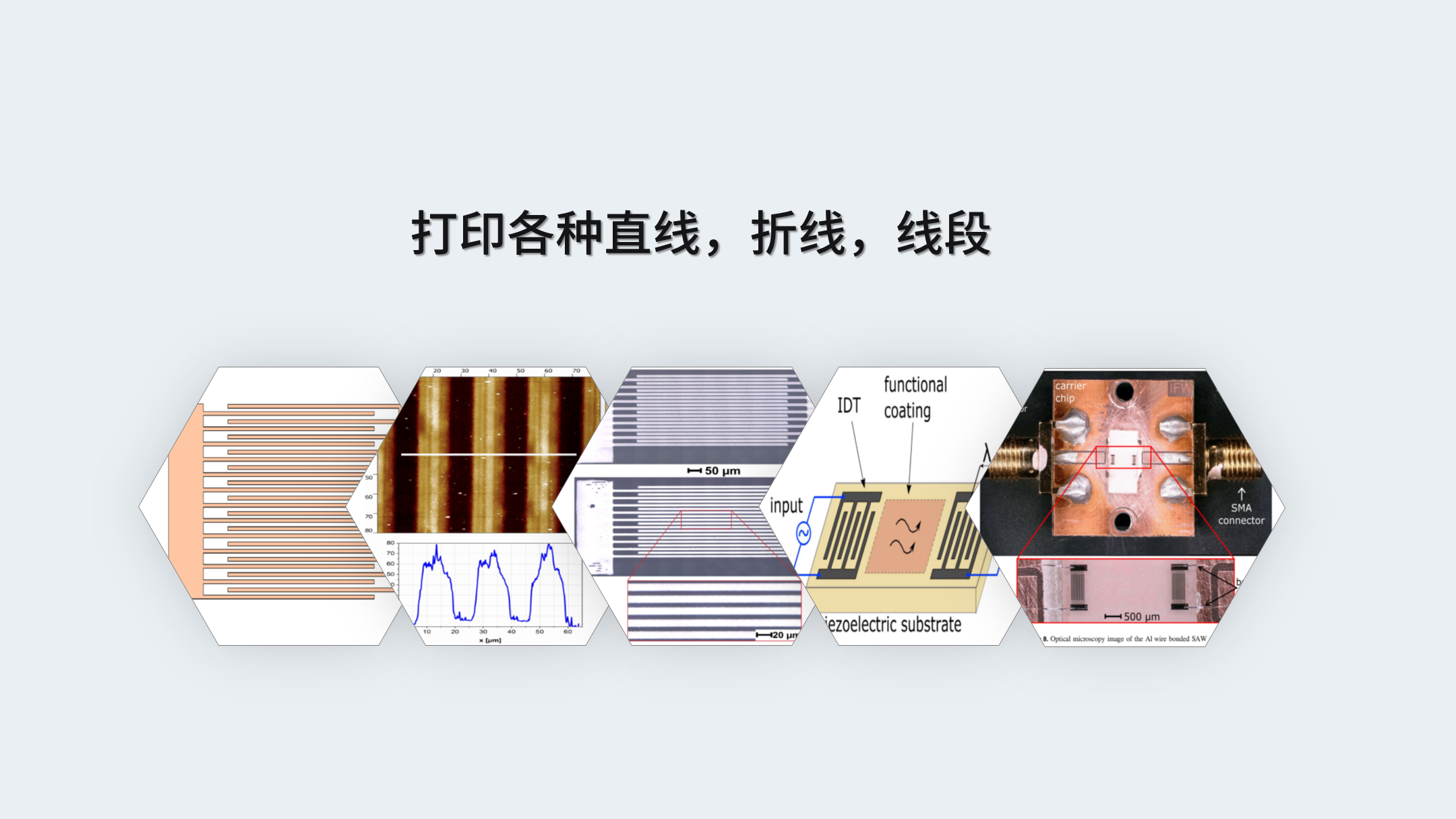

-可打印?1~45μm点、线。

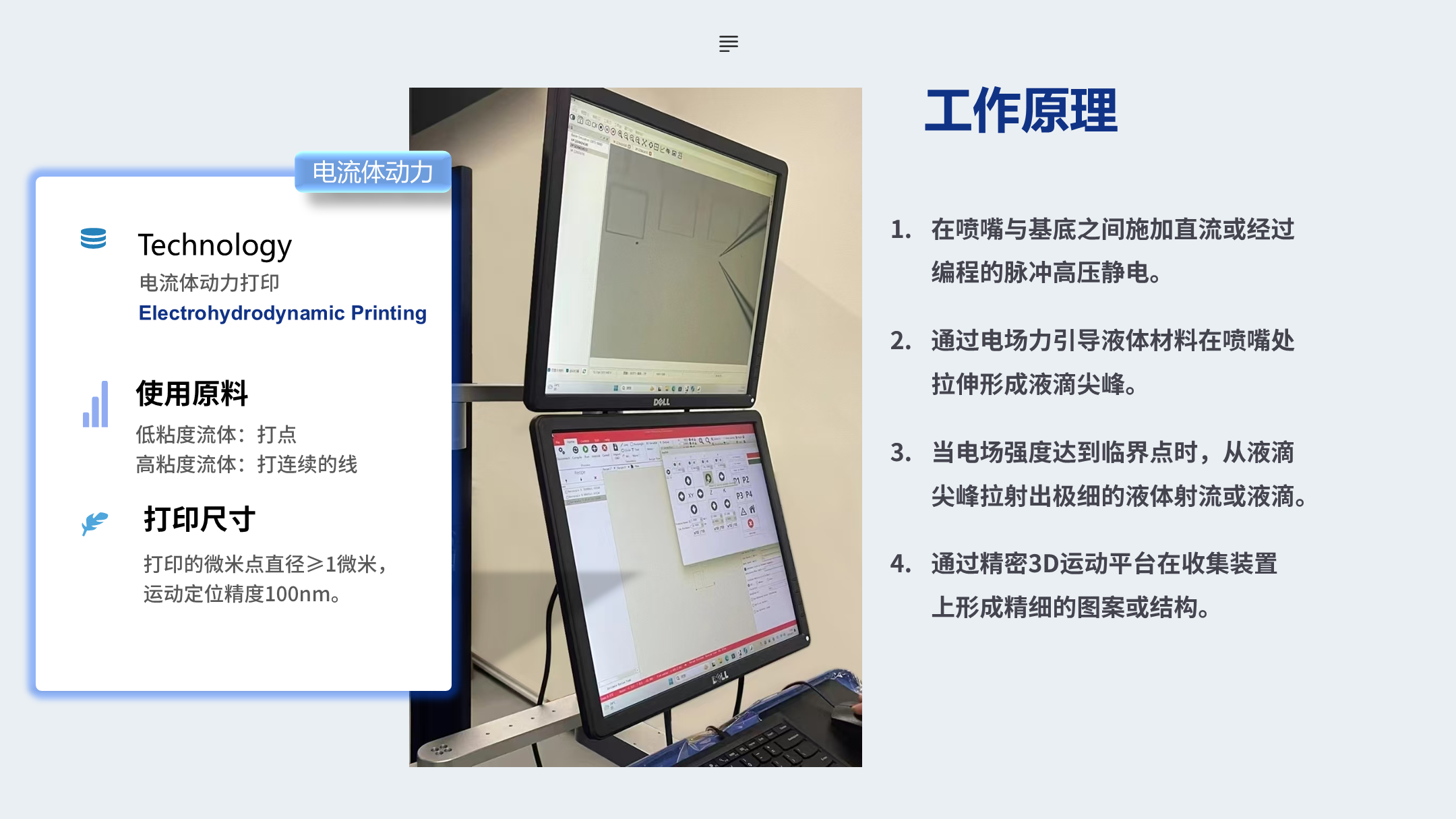

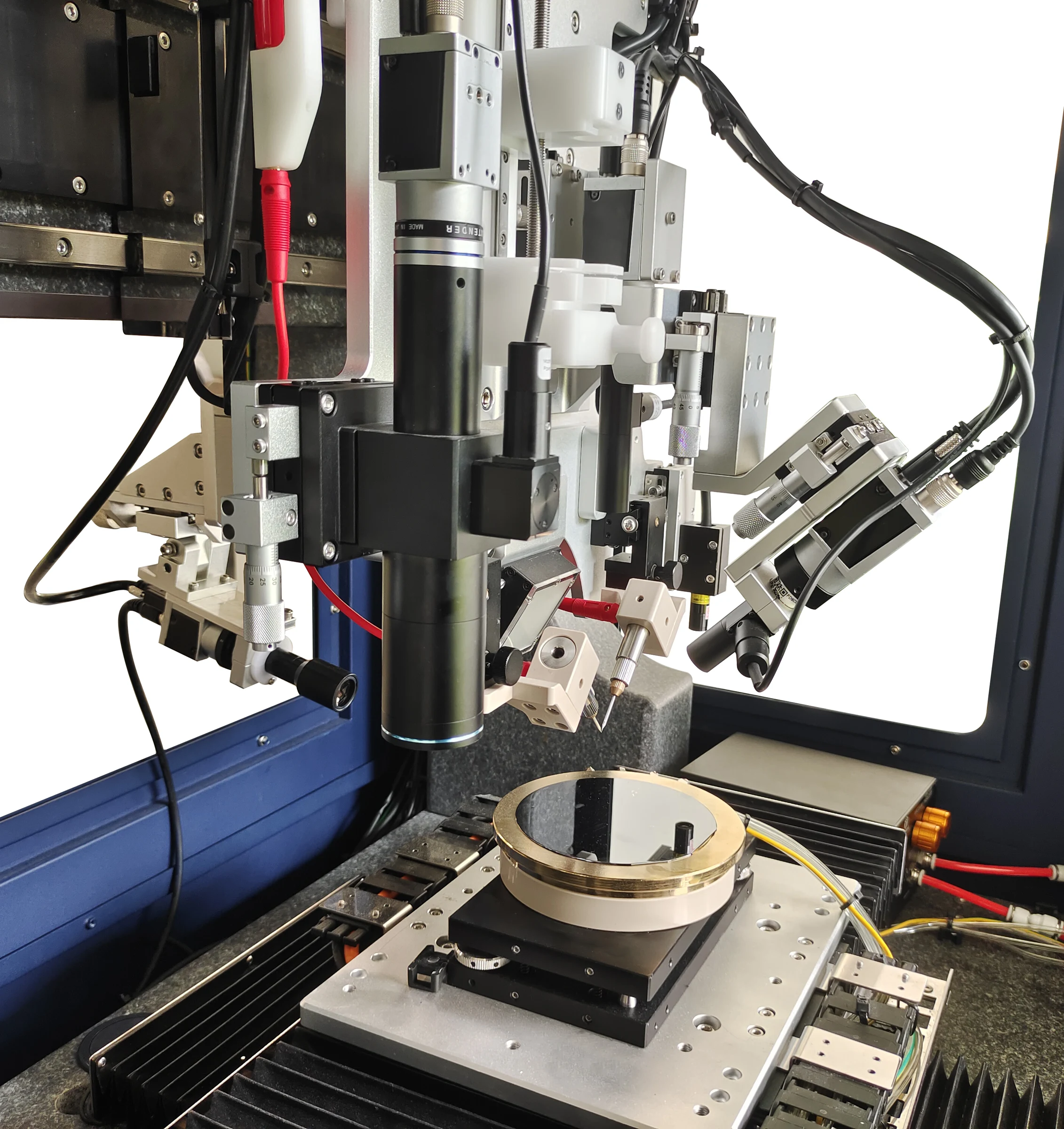

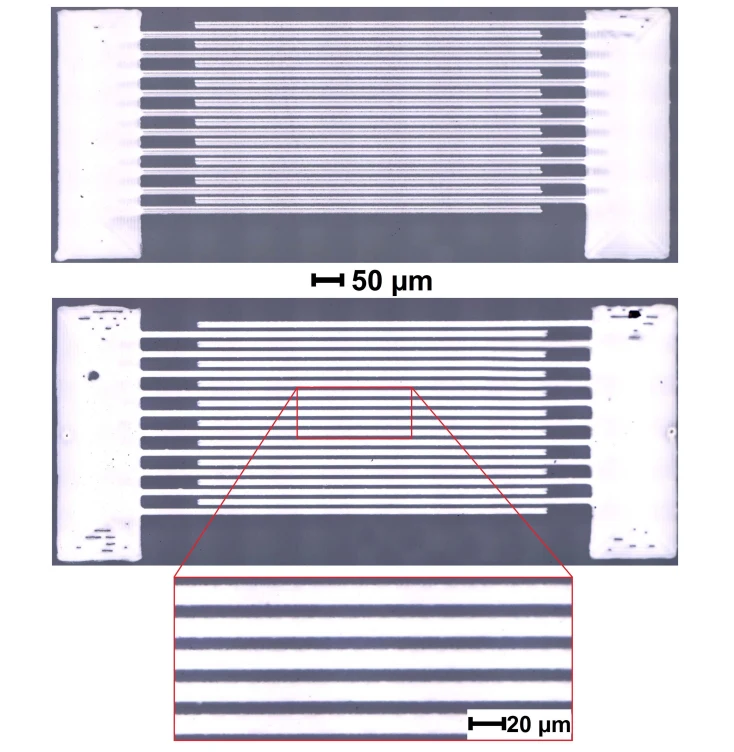

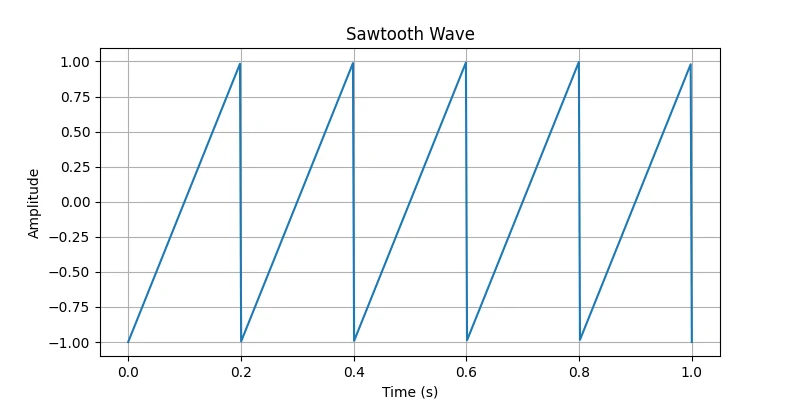

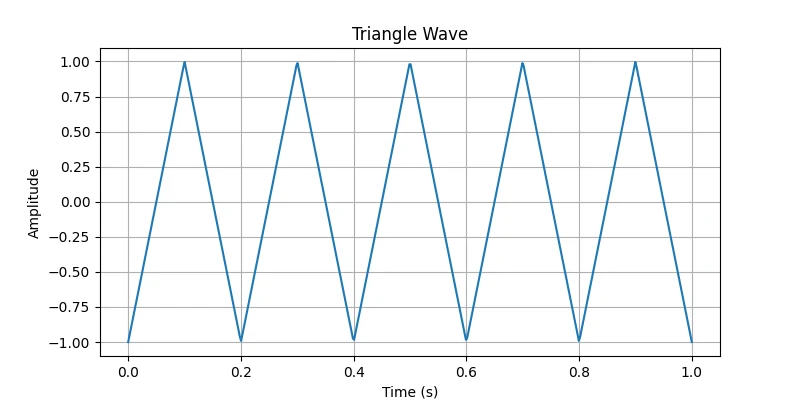

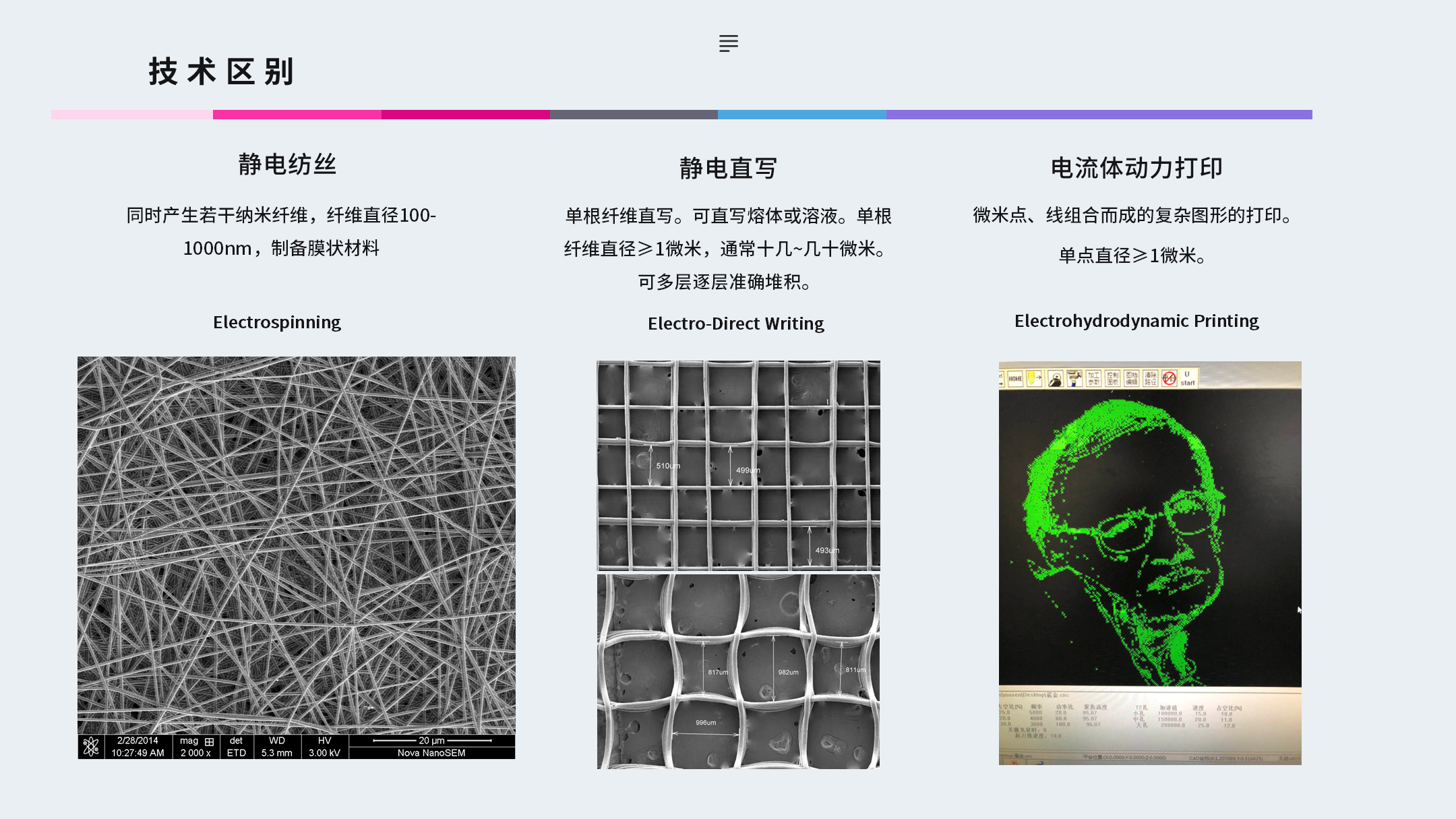

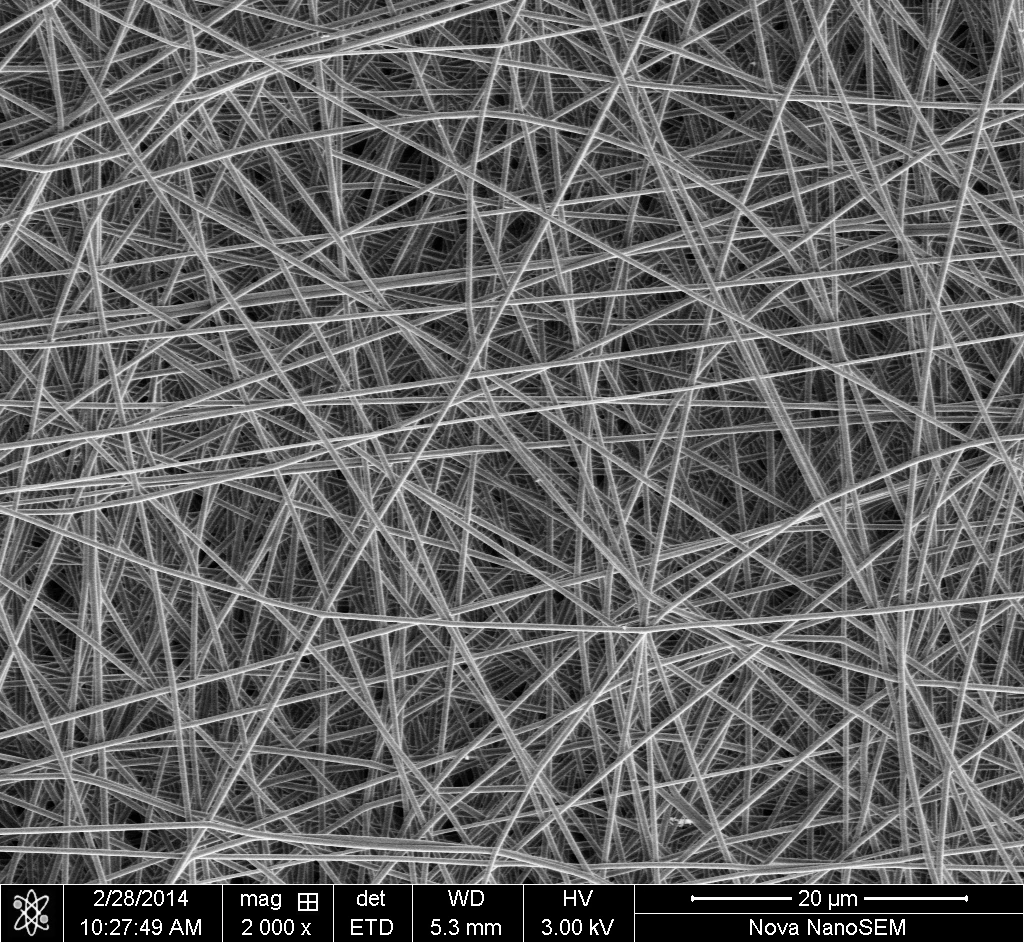

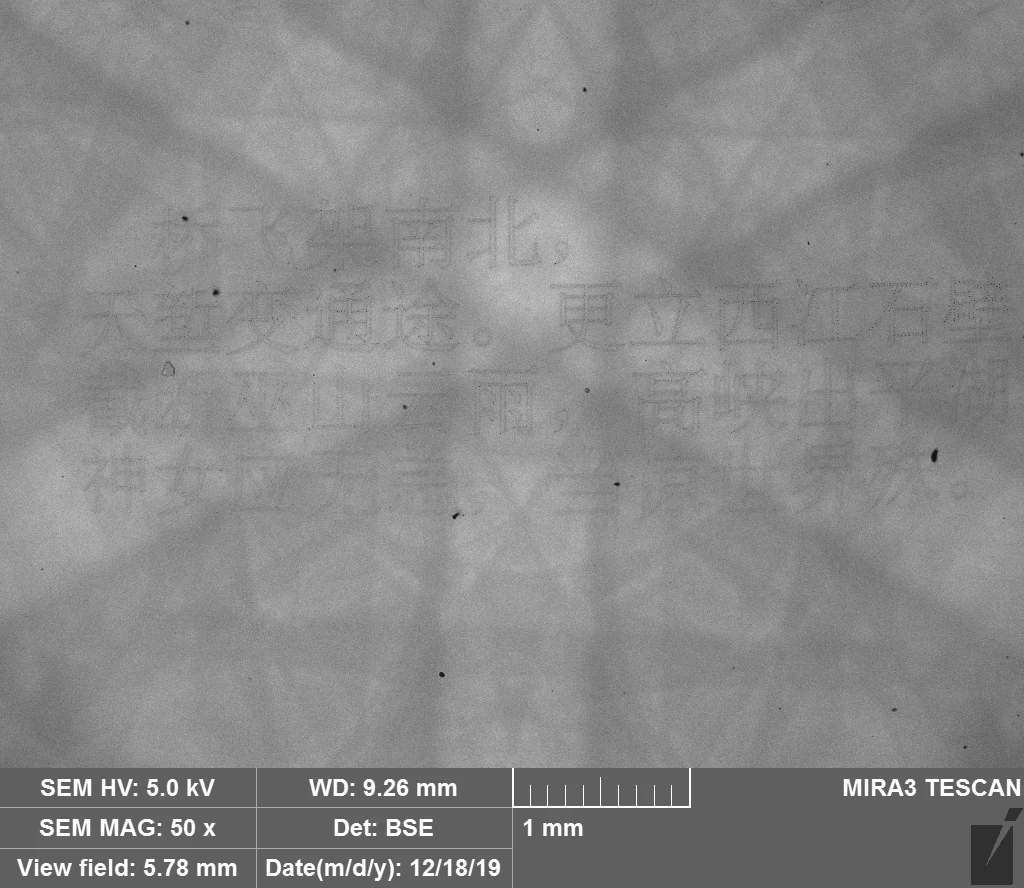

高压静电微纳打印机TL-3DWN,采用高压静电技术,结合高精度3D打印平台,实现
微米/亚微米点的喷印、微米/亚微米线结构的直写和纳米薄膜的喷涂,可以实现雾化
制膜、电纺制膜,电纺直写,以及精密微纳米量子点、线的打印,从而制备预设的2D
图案和3D结构。

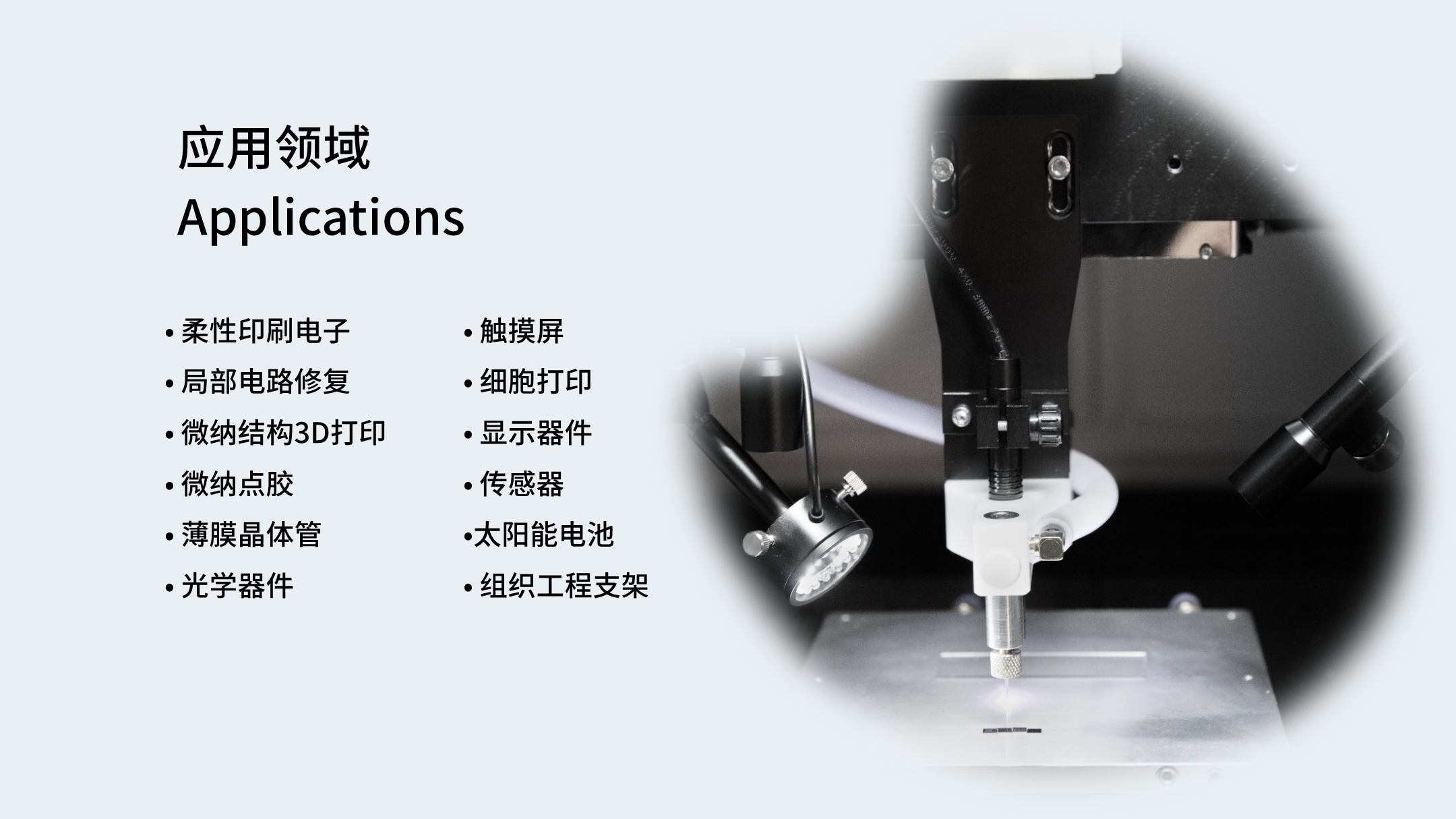

应用领域

-柔性印刷电
-微纳结构3D打印
-薄膜晶体管
-触摸屏
-显示器件
-太阳能电池
-局部电路修复
-微纳点胶
-光学器件
-细胞打印
-组织工程支架
-传感器


高压静电微纳打印机技术参数


项⽬

3D⾼配版配置详情TL-3DWN

2D普配版配置详情TL-2DWN

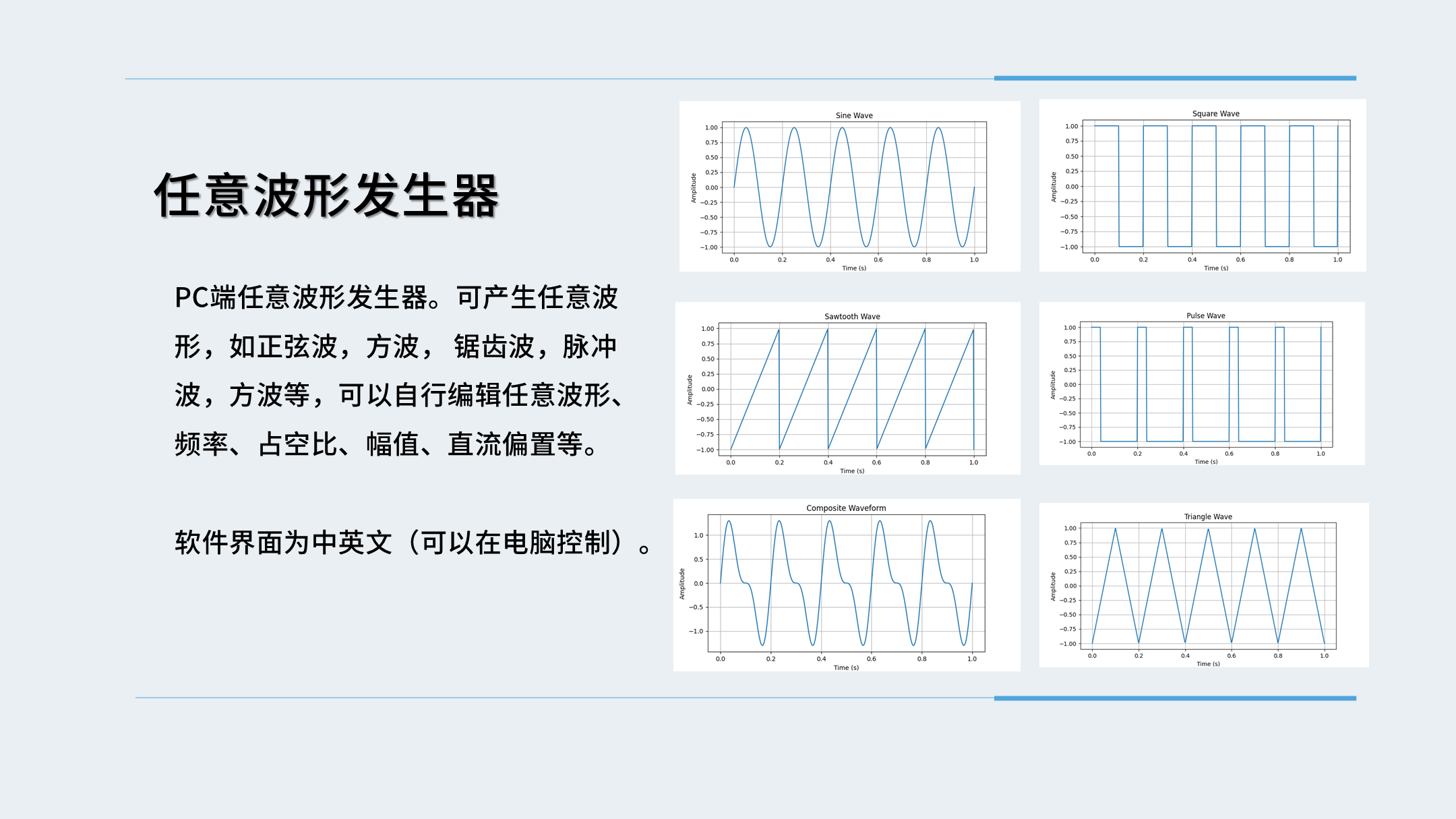

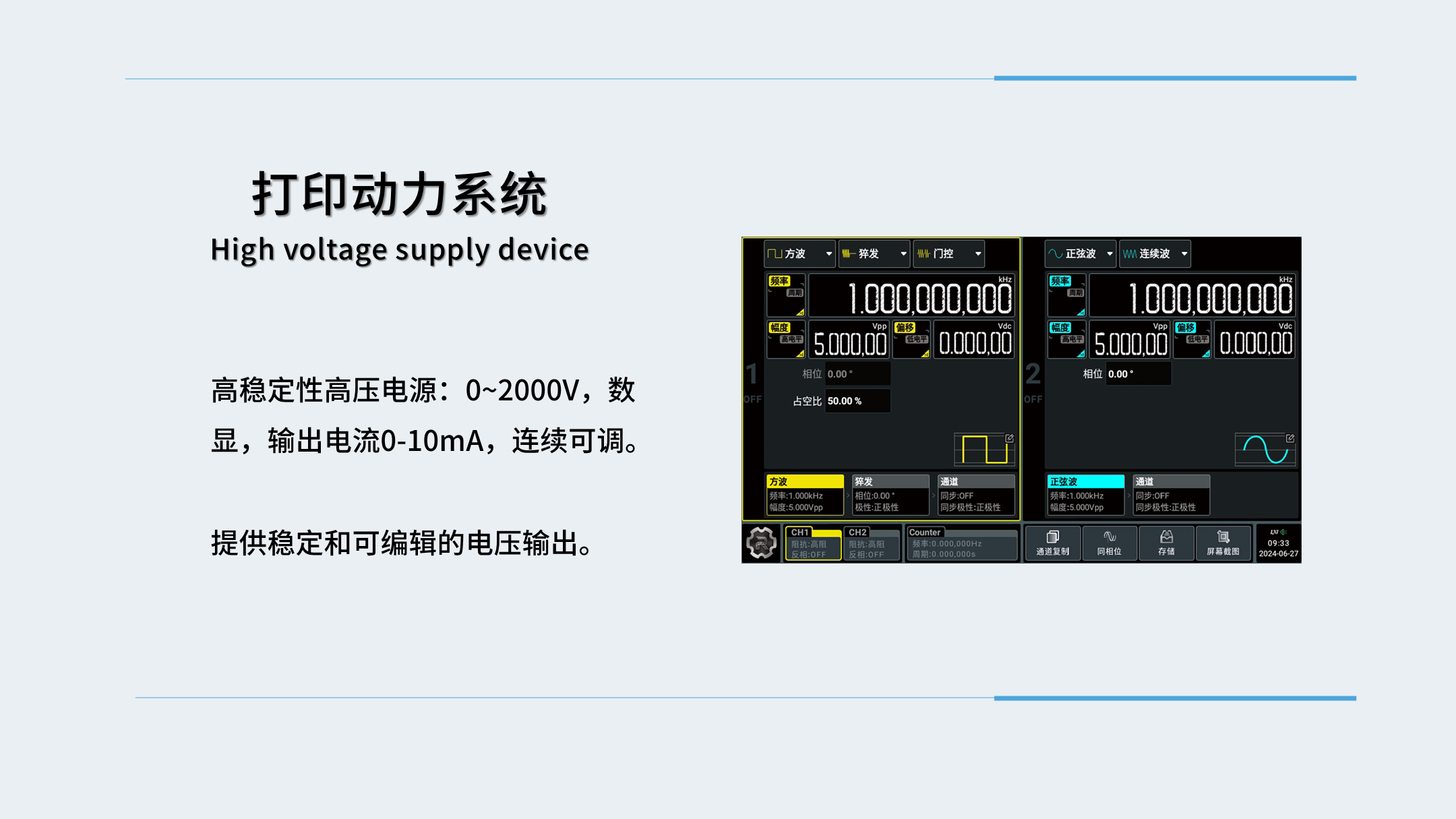

打印动⼒系

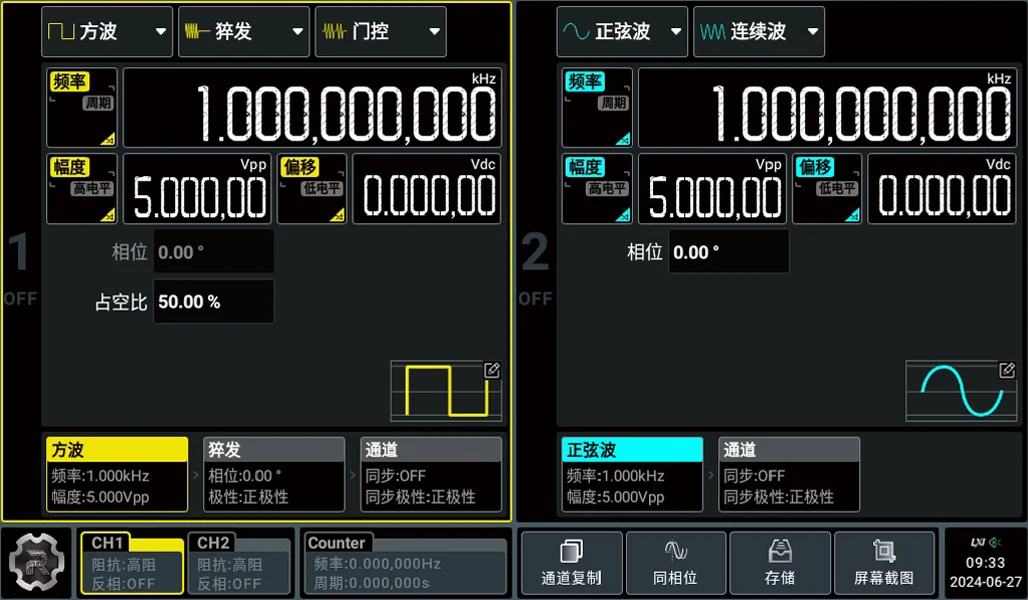

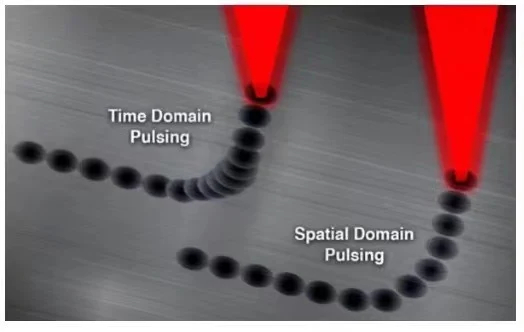

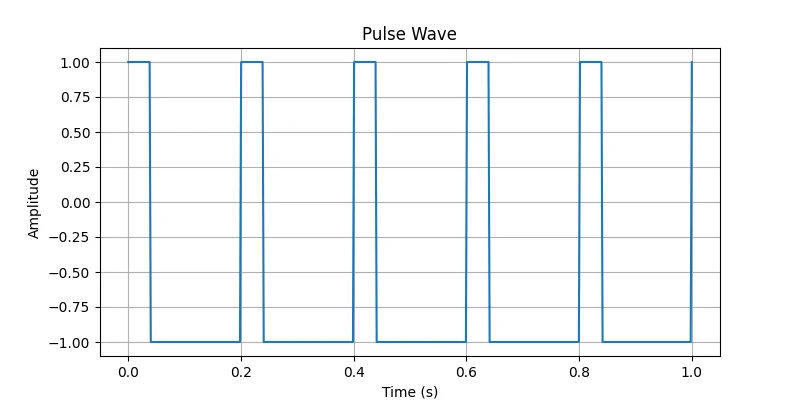

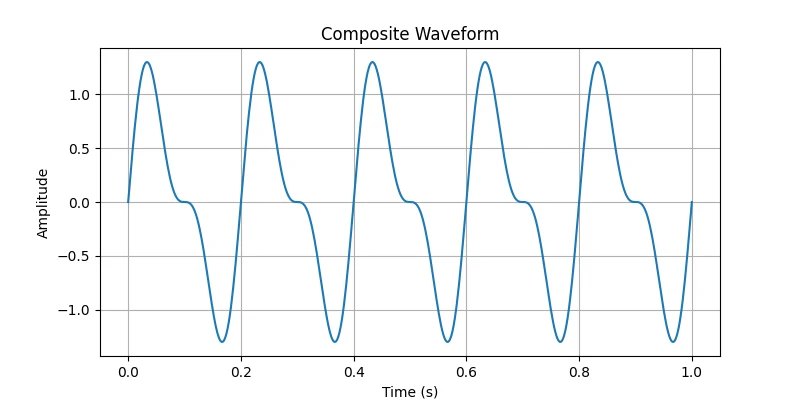

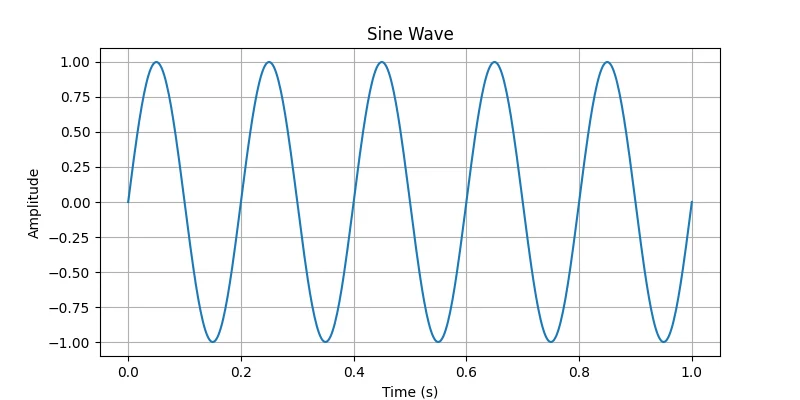

⾼高压电源4000V, 数显,输出电流<20mA,连续可调

⾼高压电源3000V, 数显,输出电流

<1mA,连续可调


电源控制系统

电源控制系统


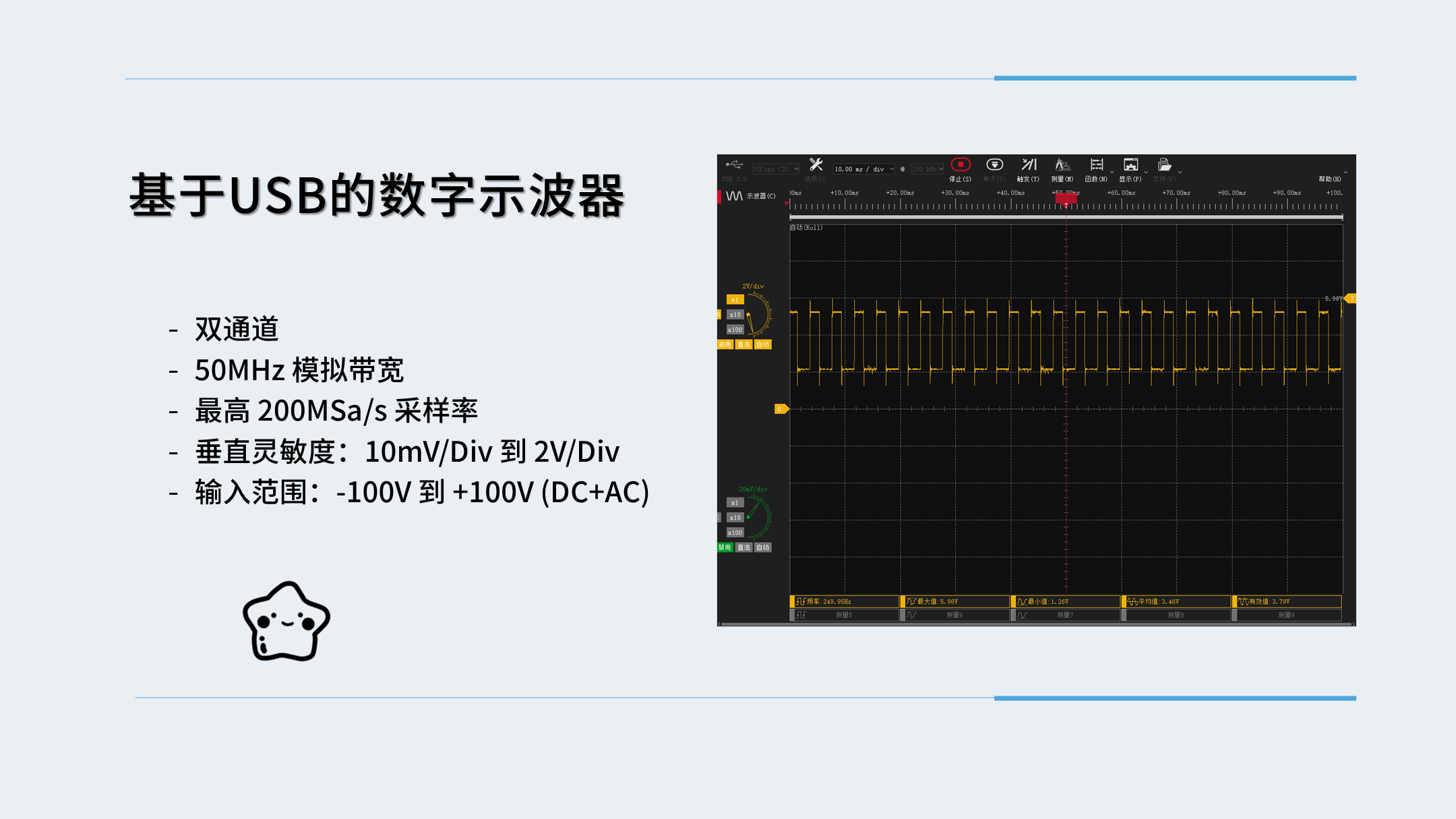

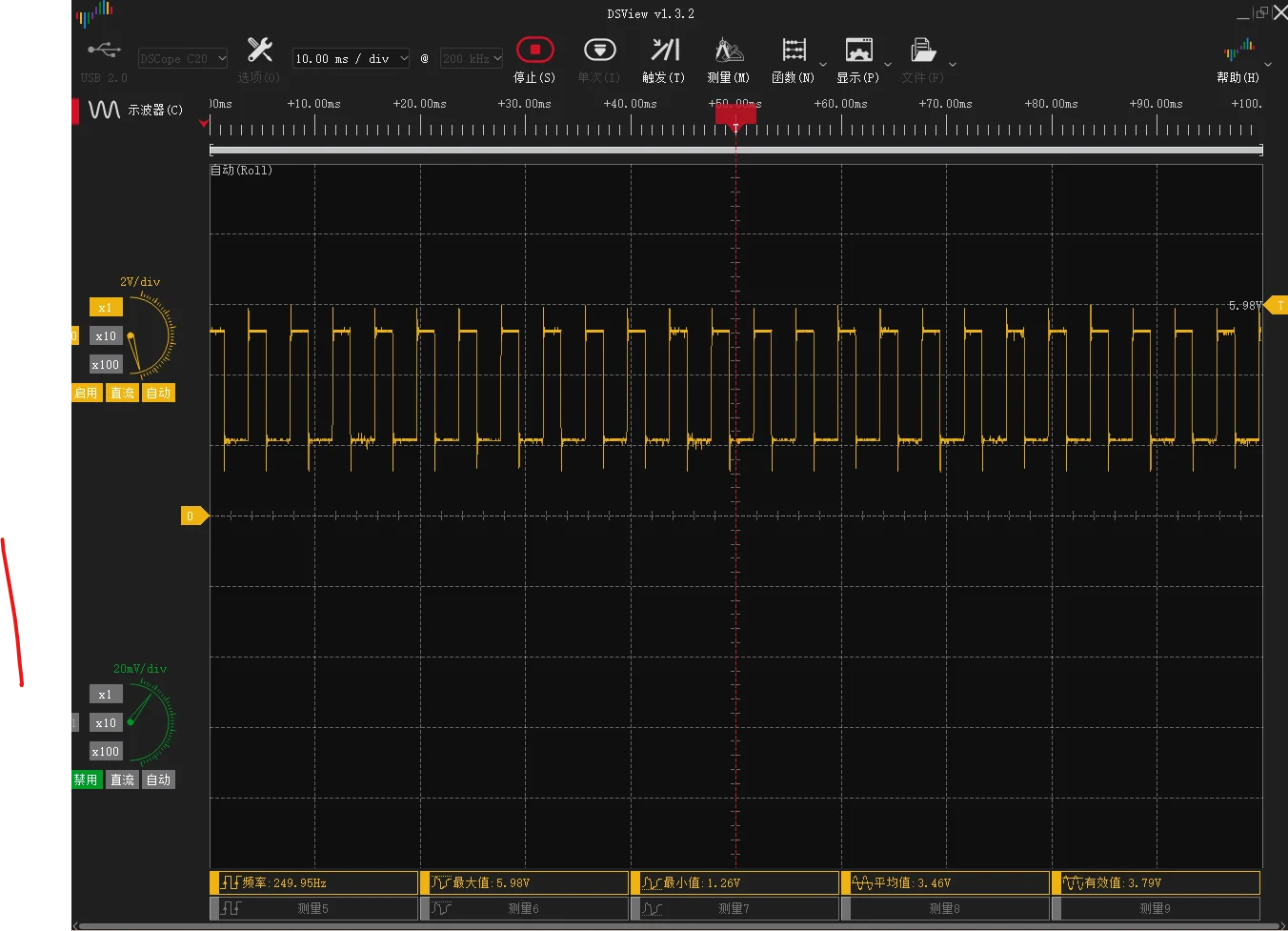

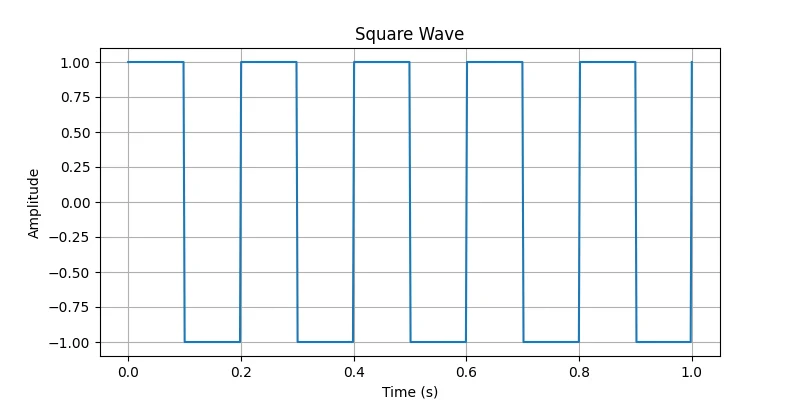

在线电压、电流测量和反馈系统

在线电压、电流测量和反馈系统


打印动⼒控制软件

打印动⼒控制软件

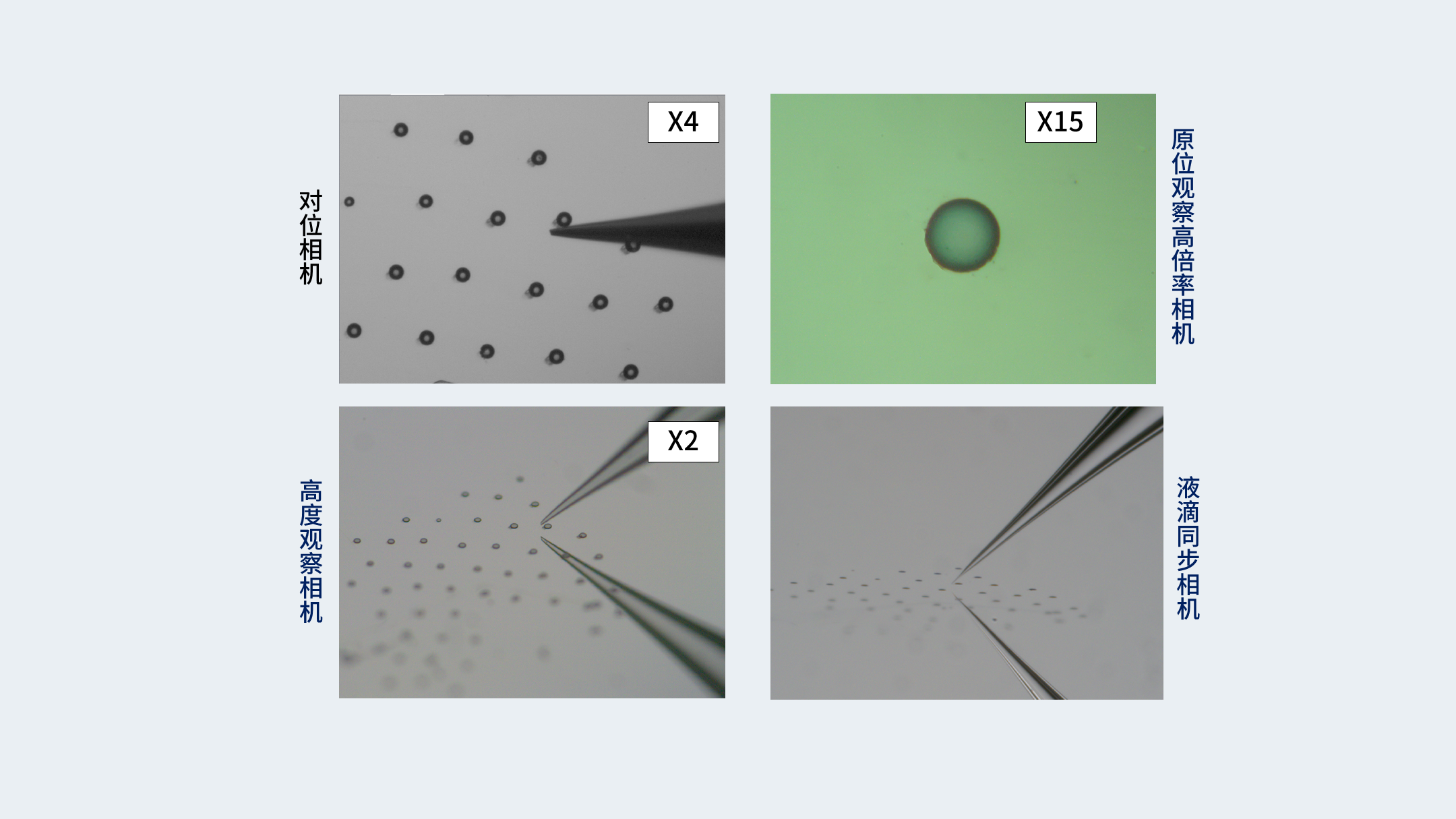

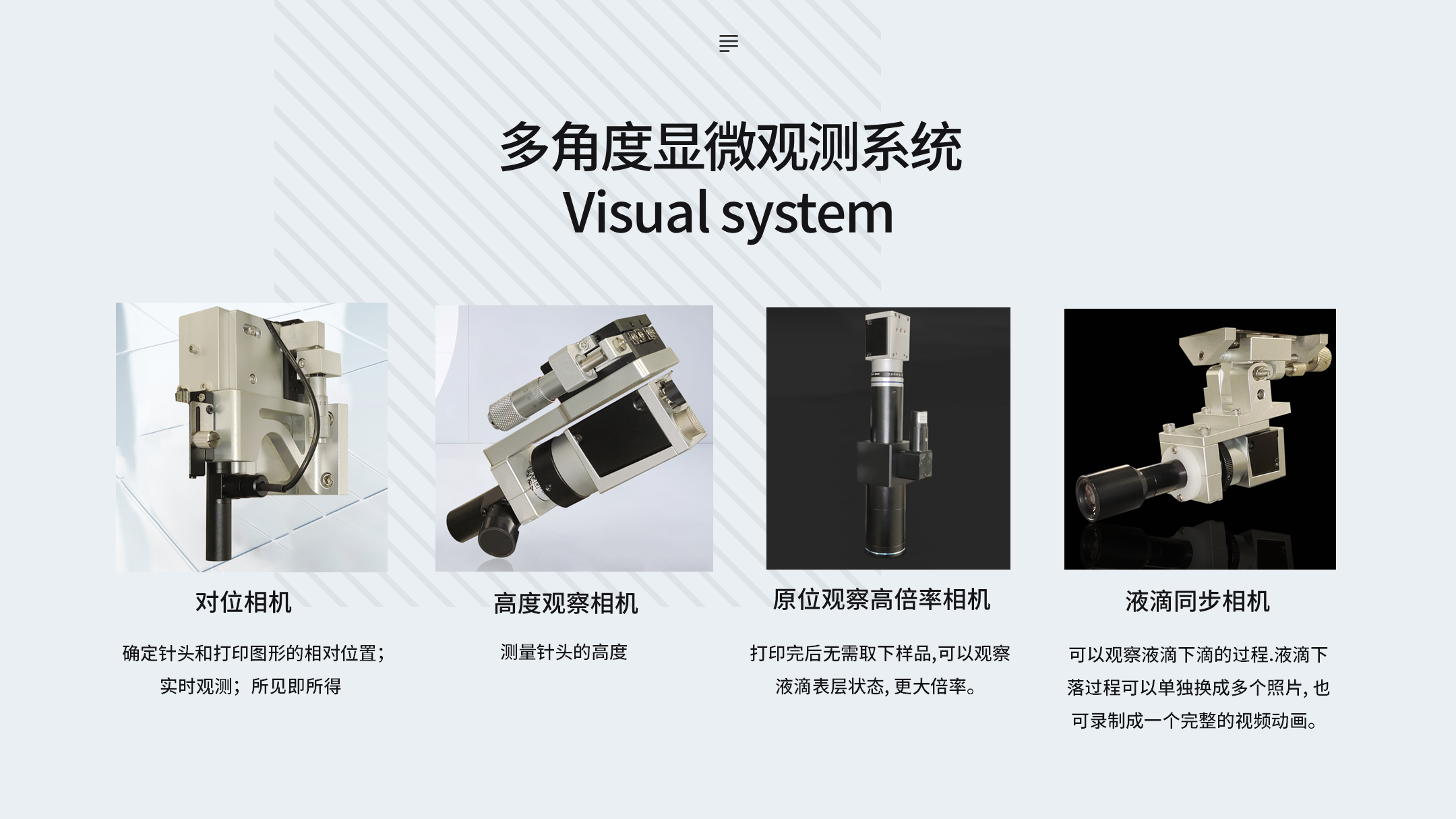

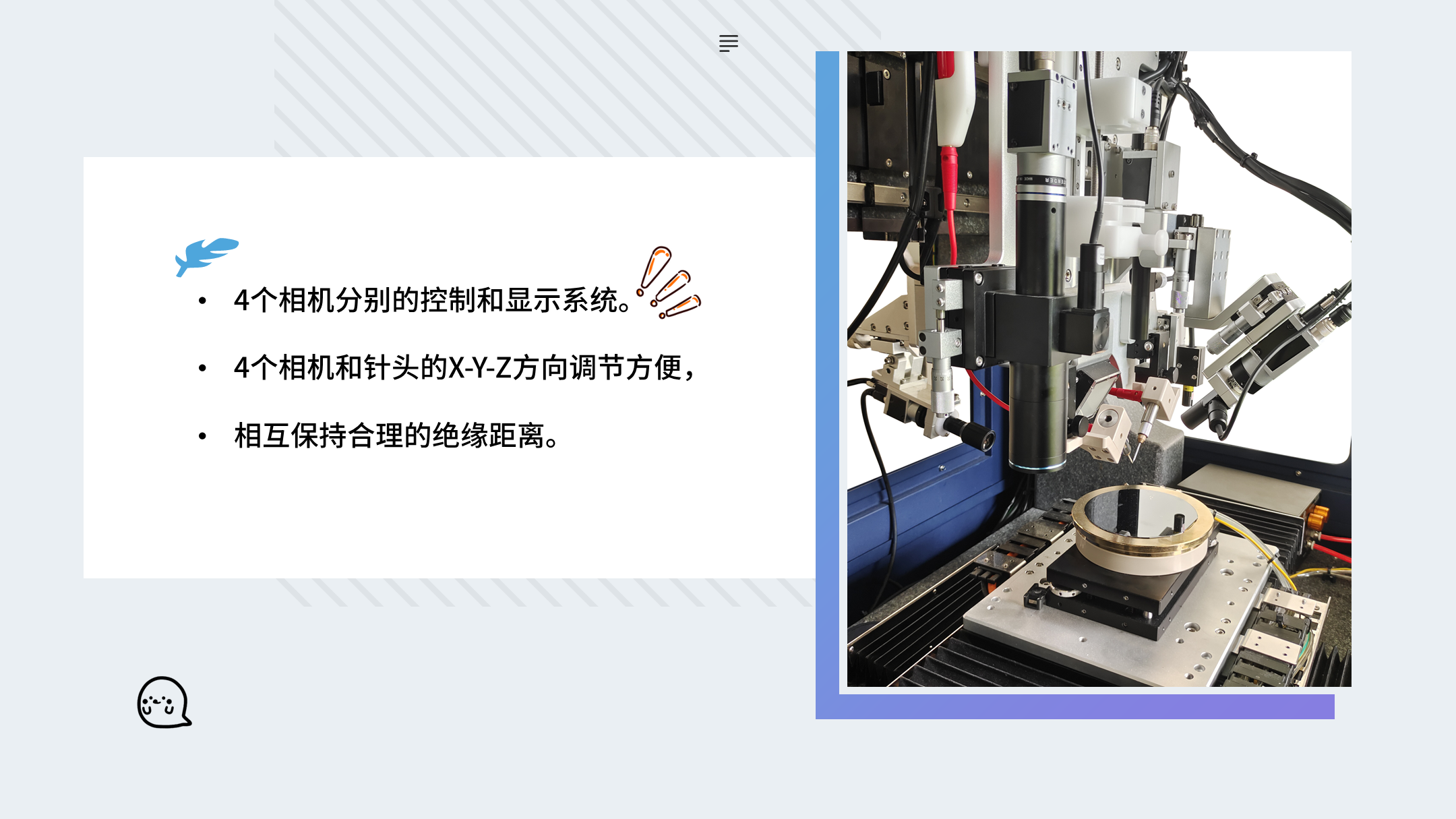

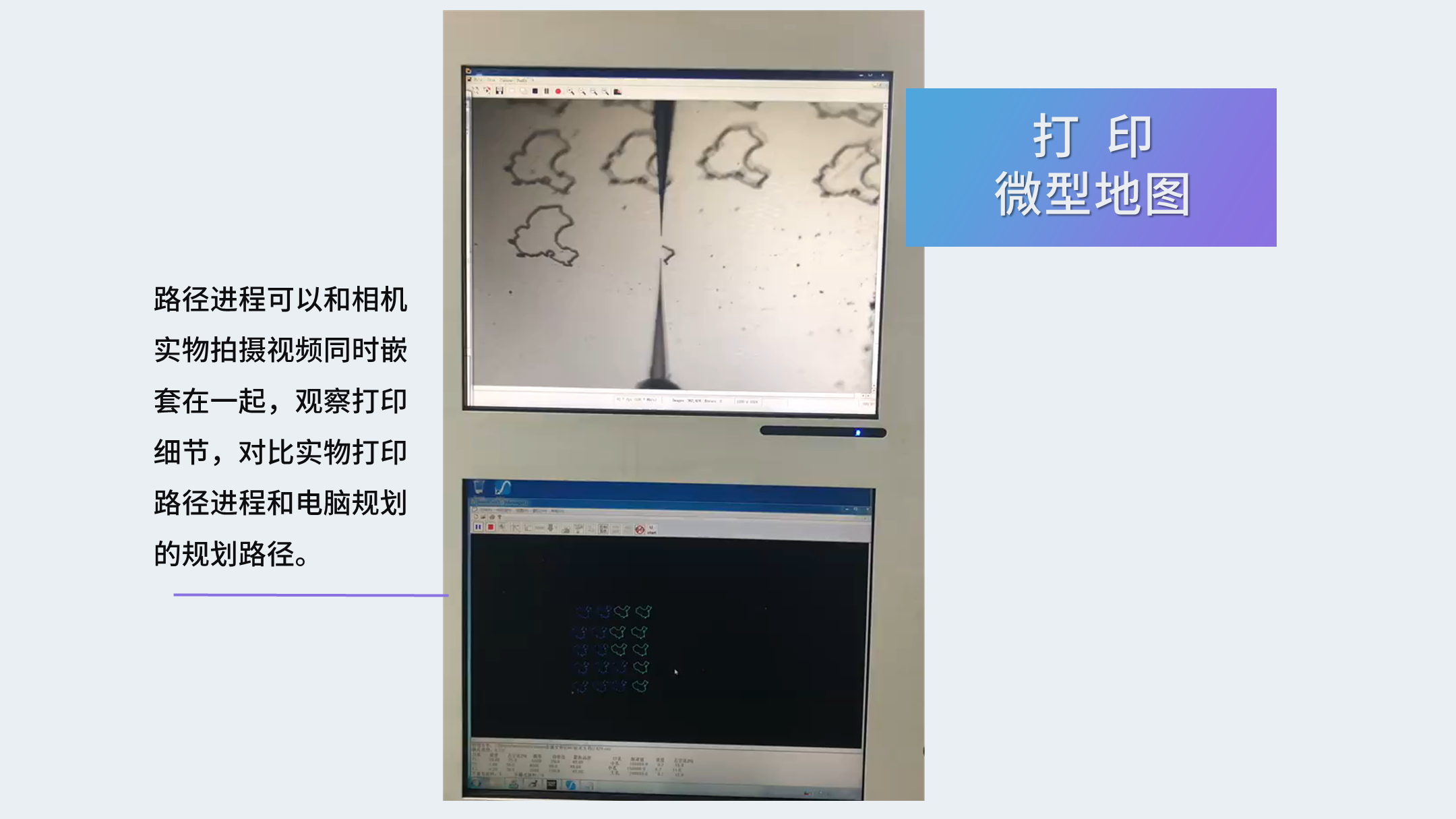

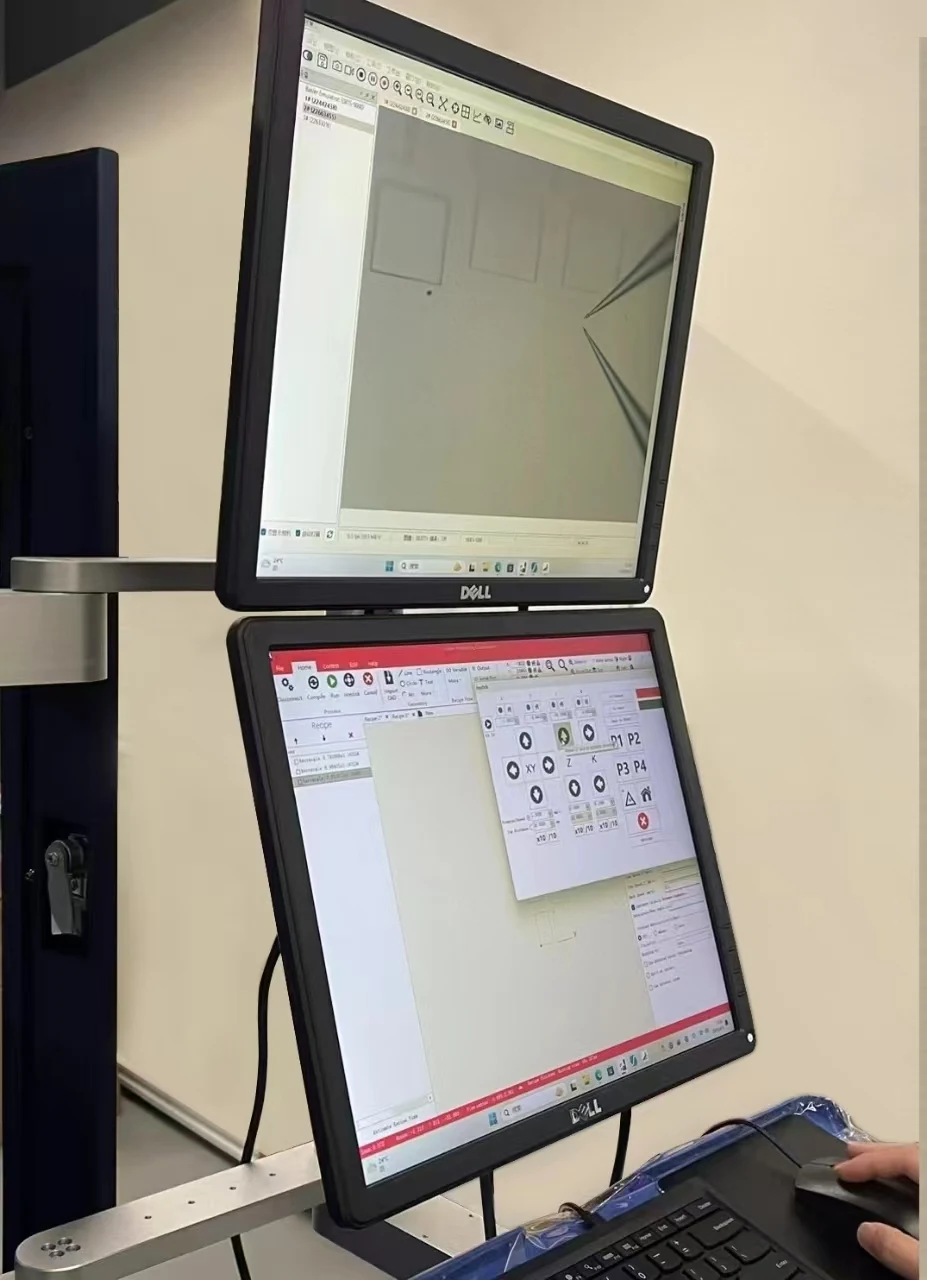

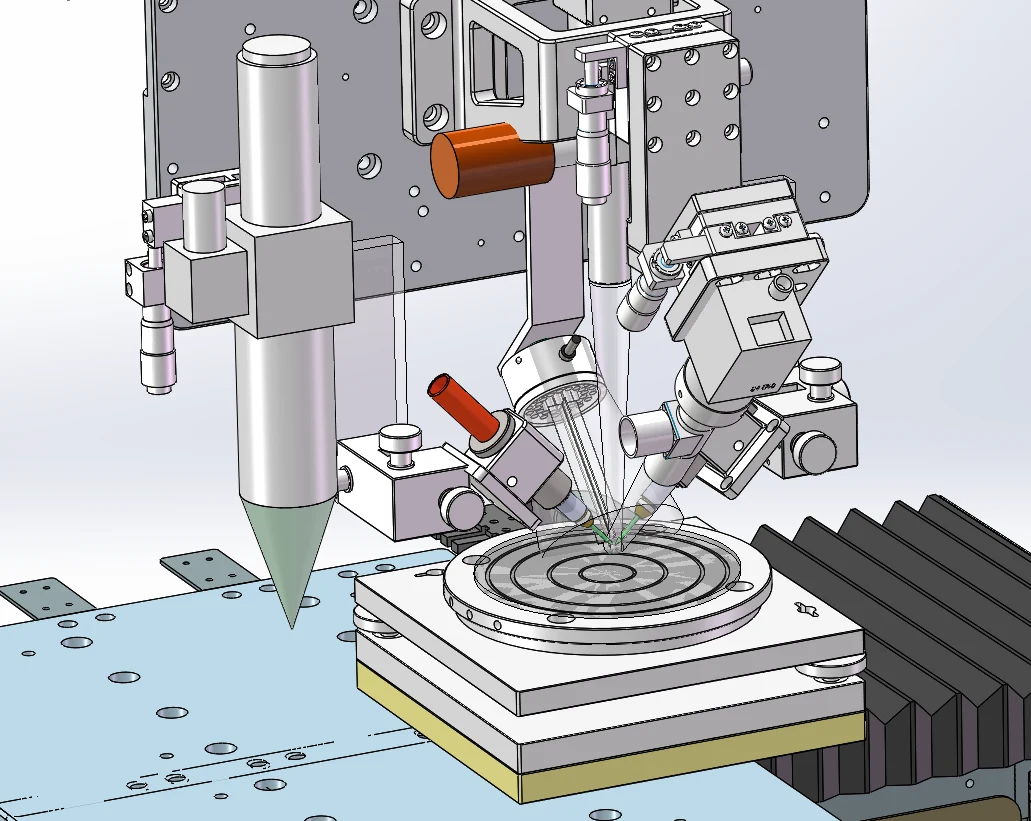

视觉检测系统

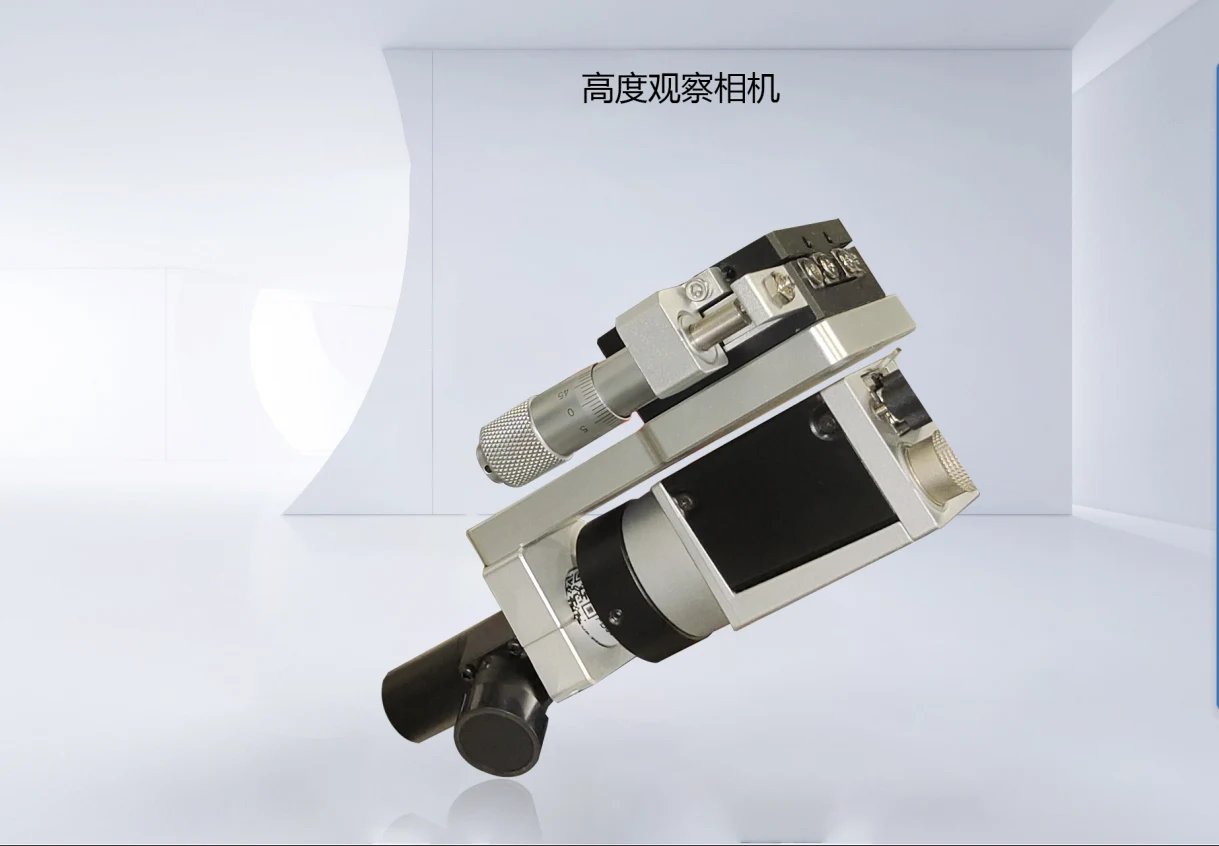

竖直观测底板及打印识别CCD光学系统

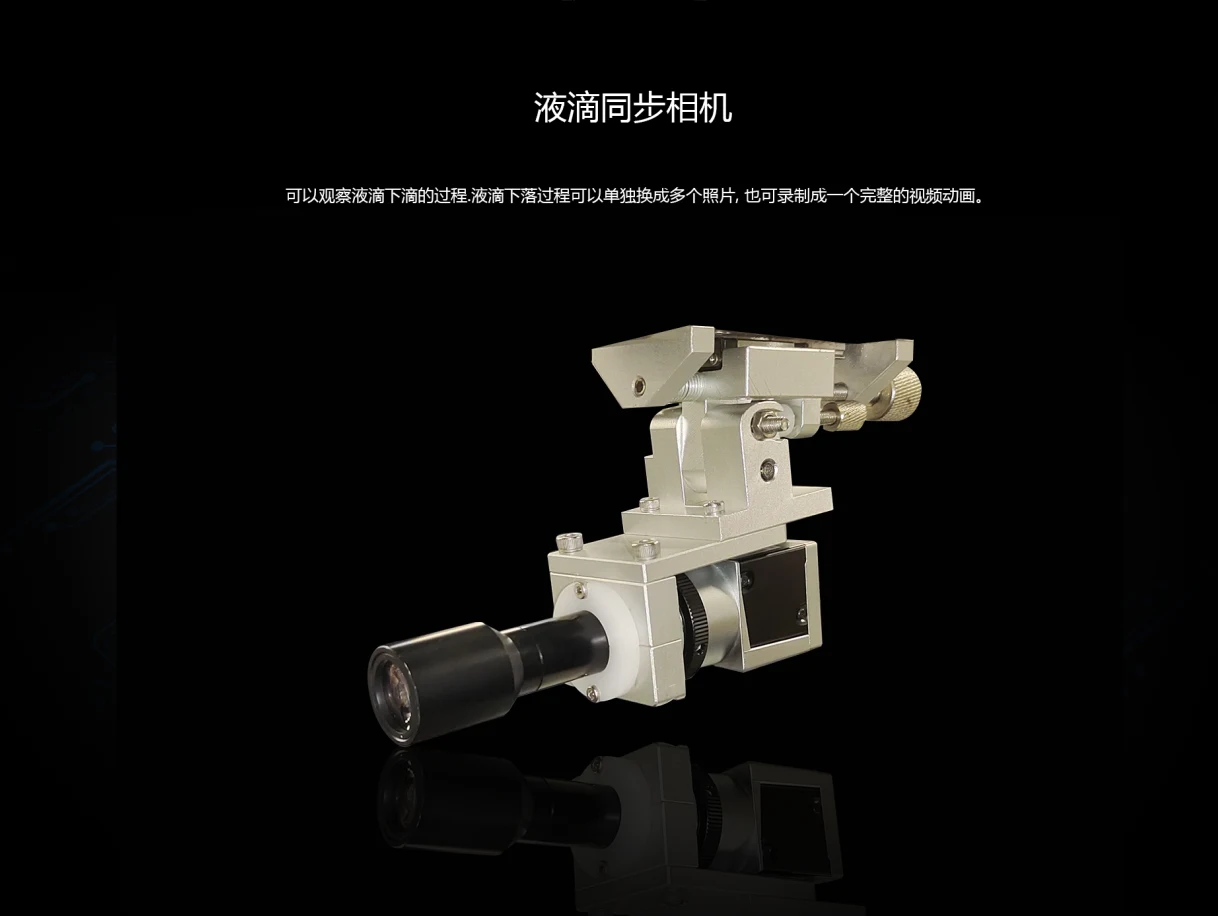

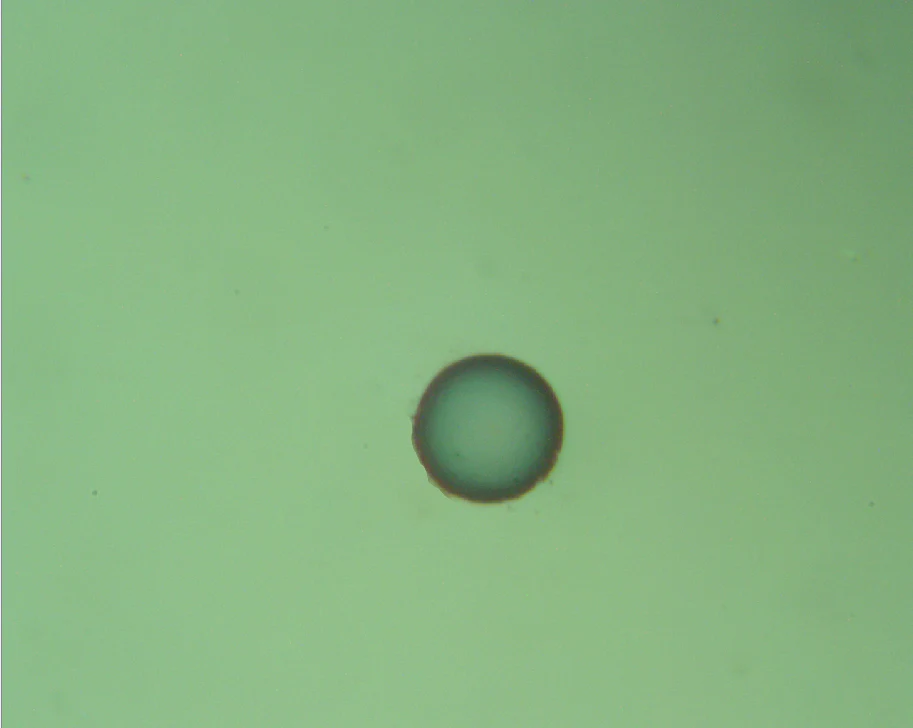

液滴观测用CCD光学系统及照明光源

液滴观测⽤CCD光学系统及照明光源

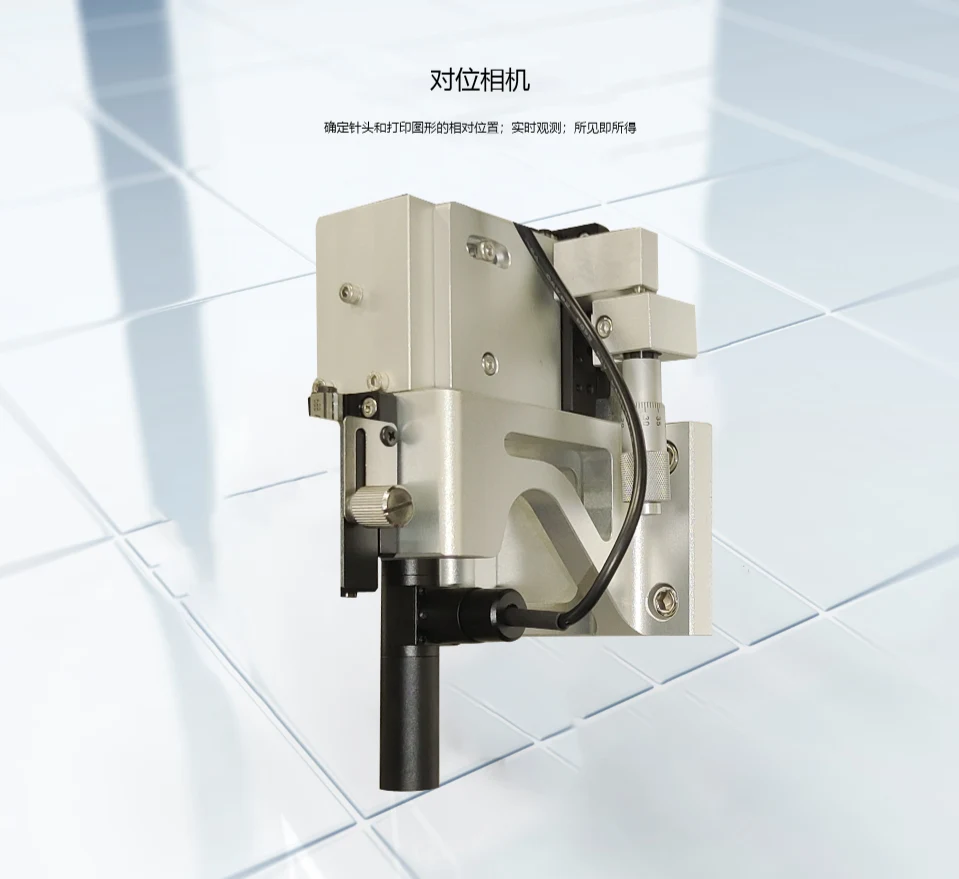

视觉定位显微镜

视觉定位显微镜


放⼤显示器器

放⼤显示器器

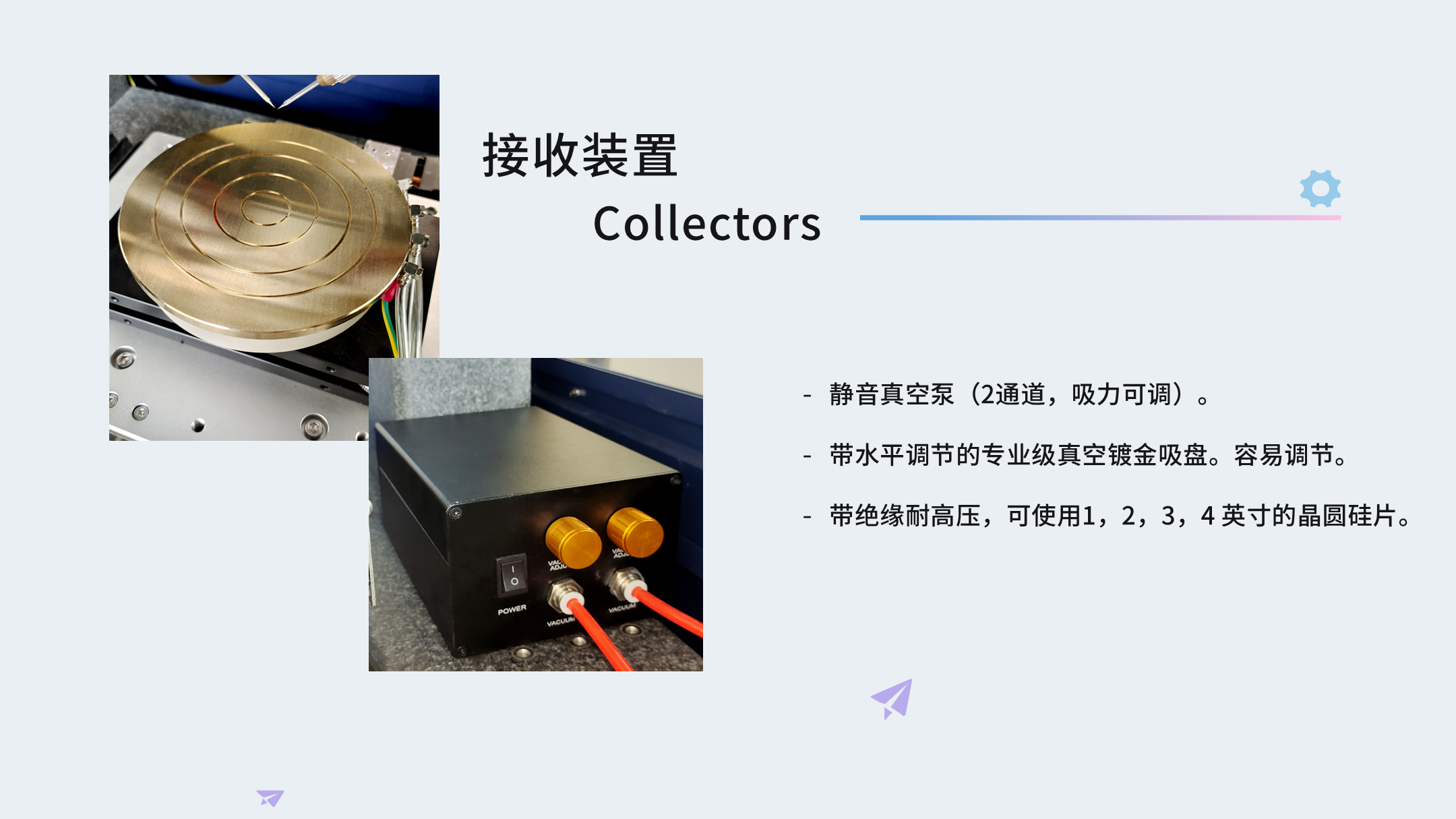

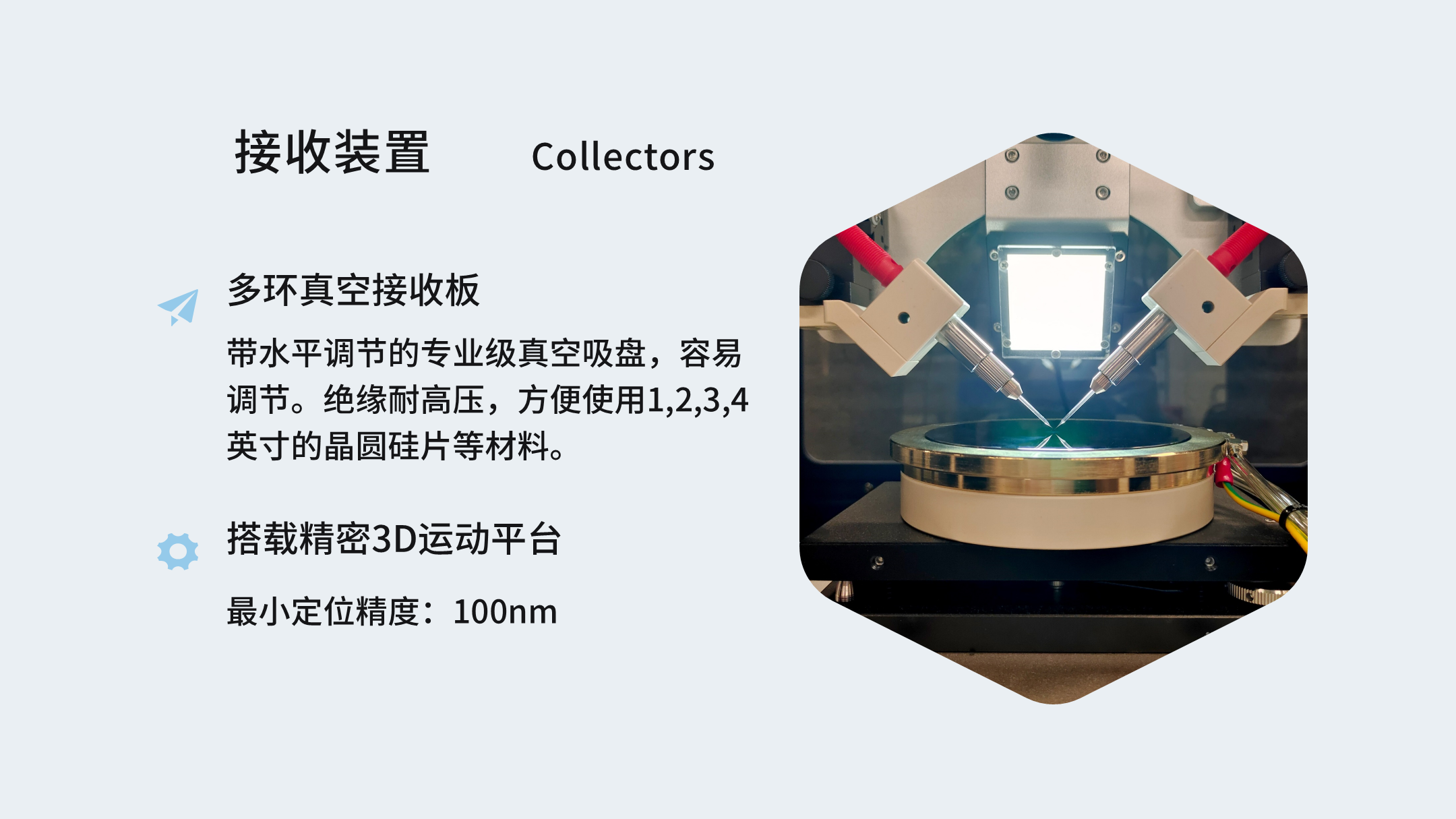

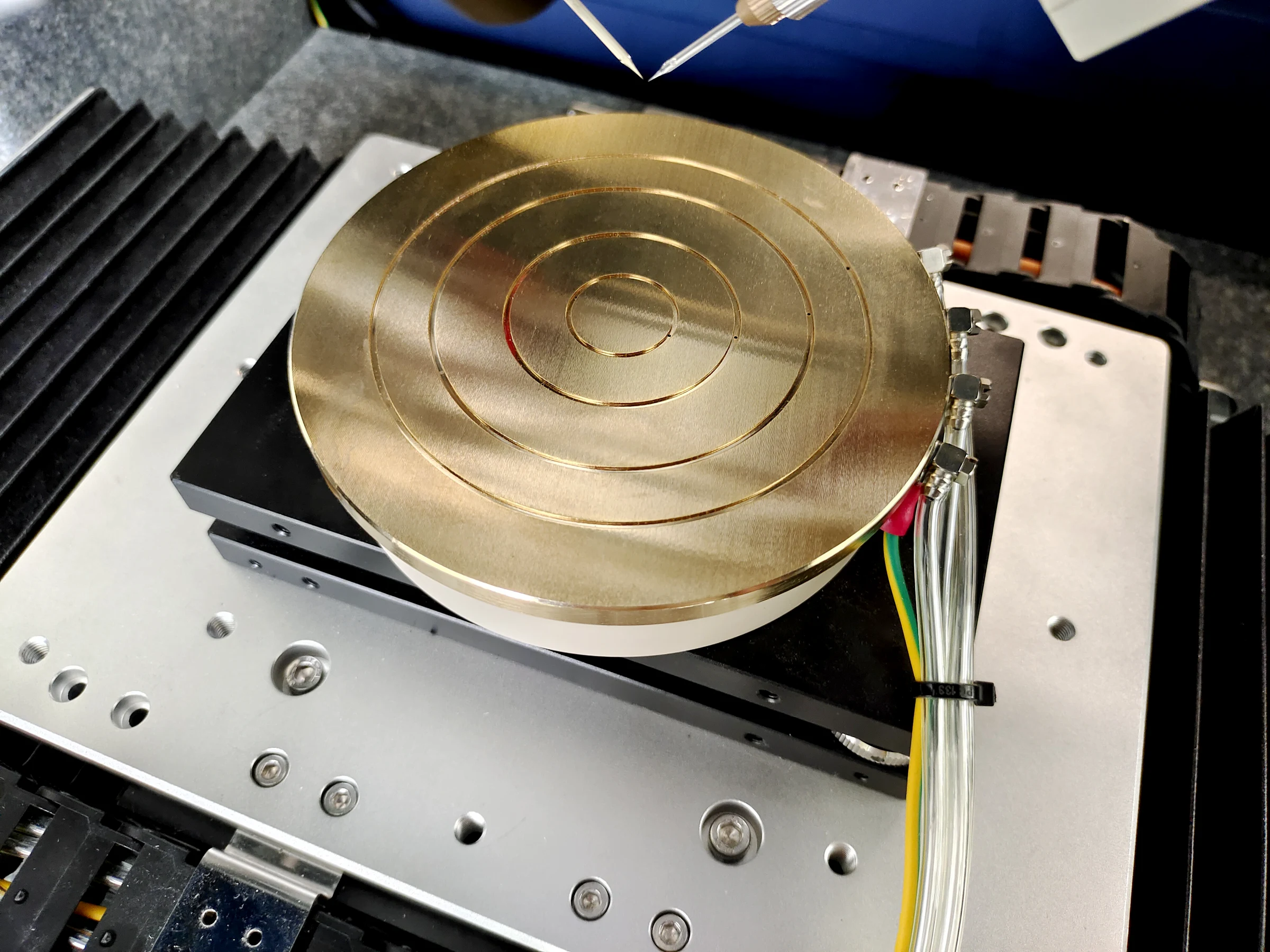

接收装置

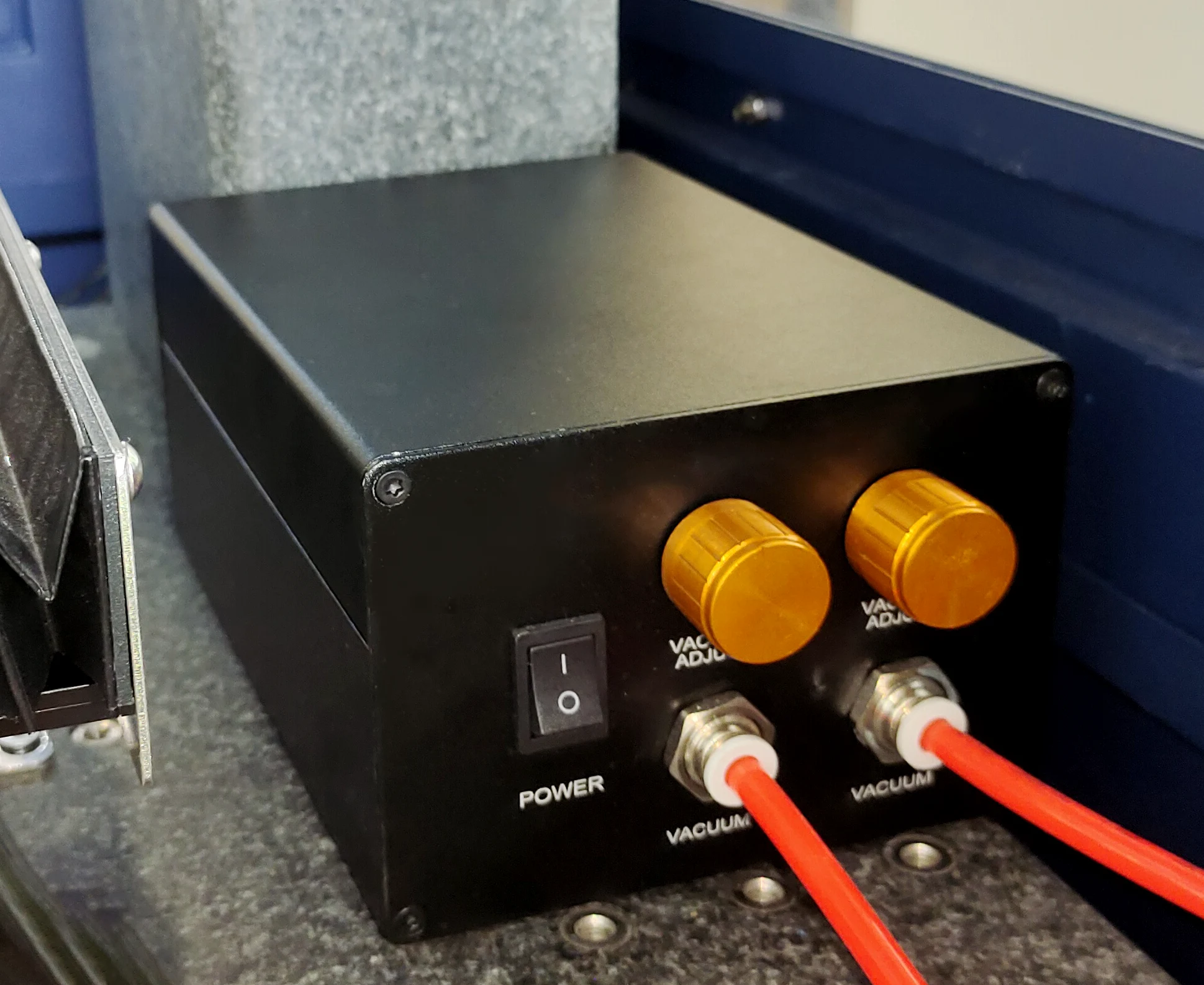

多孔真空接收板

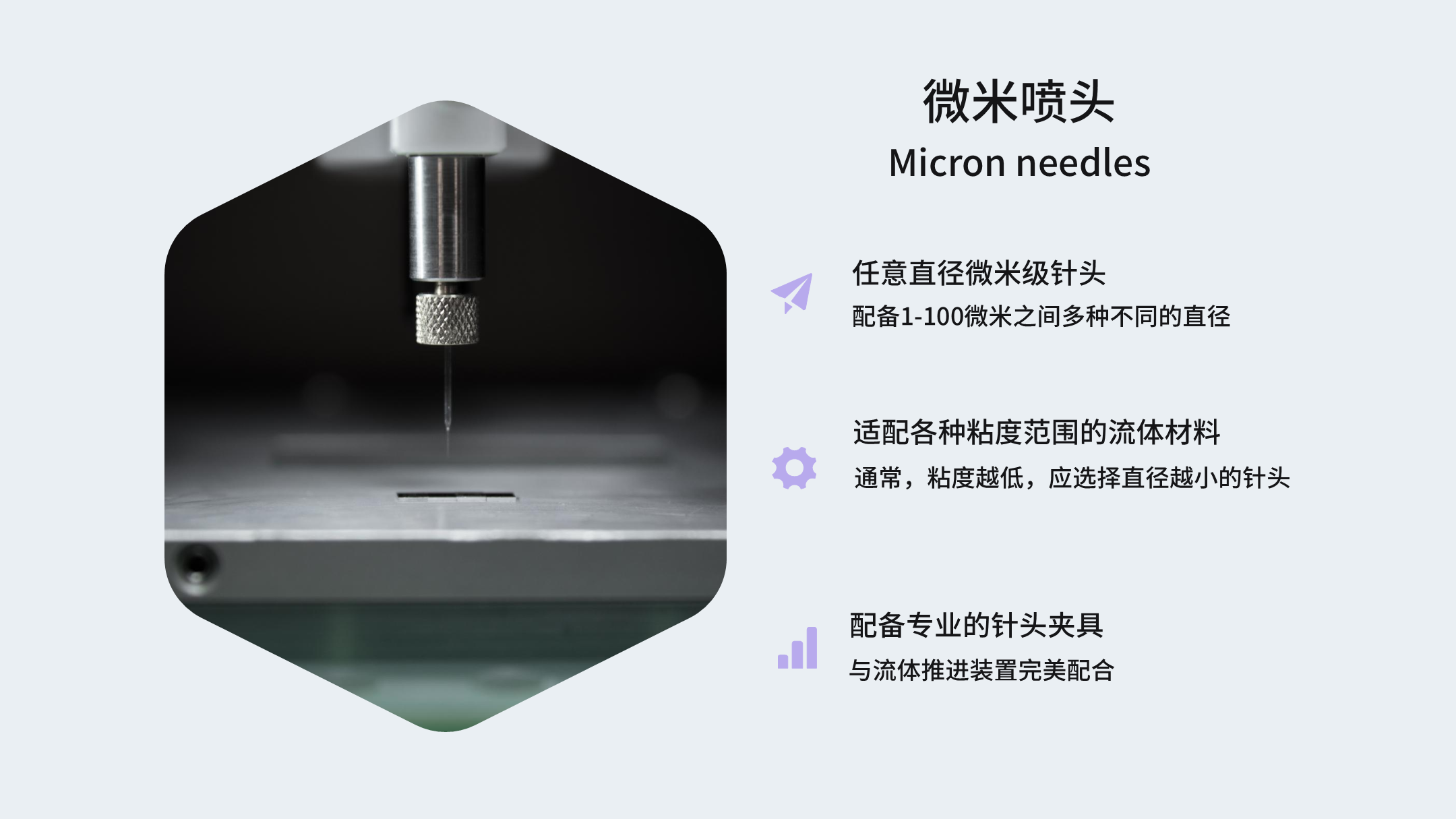

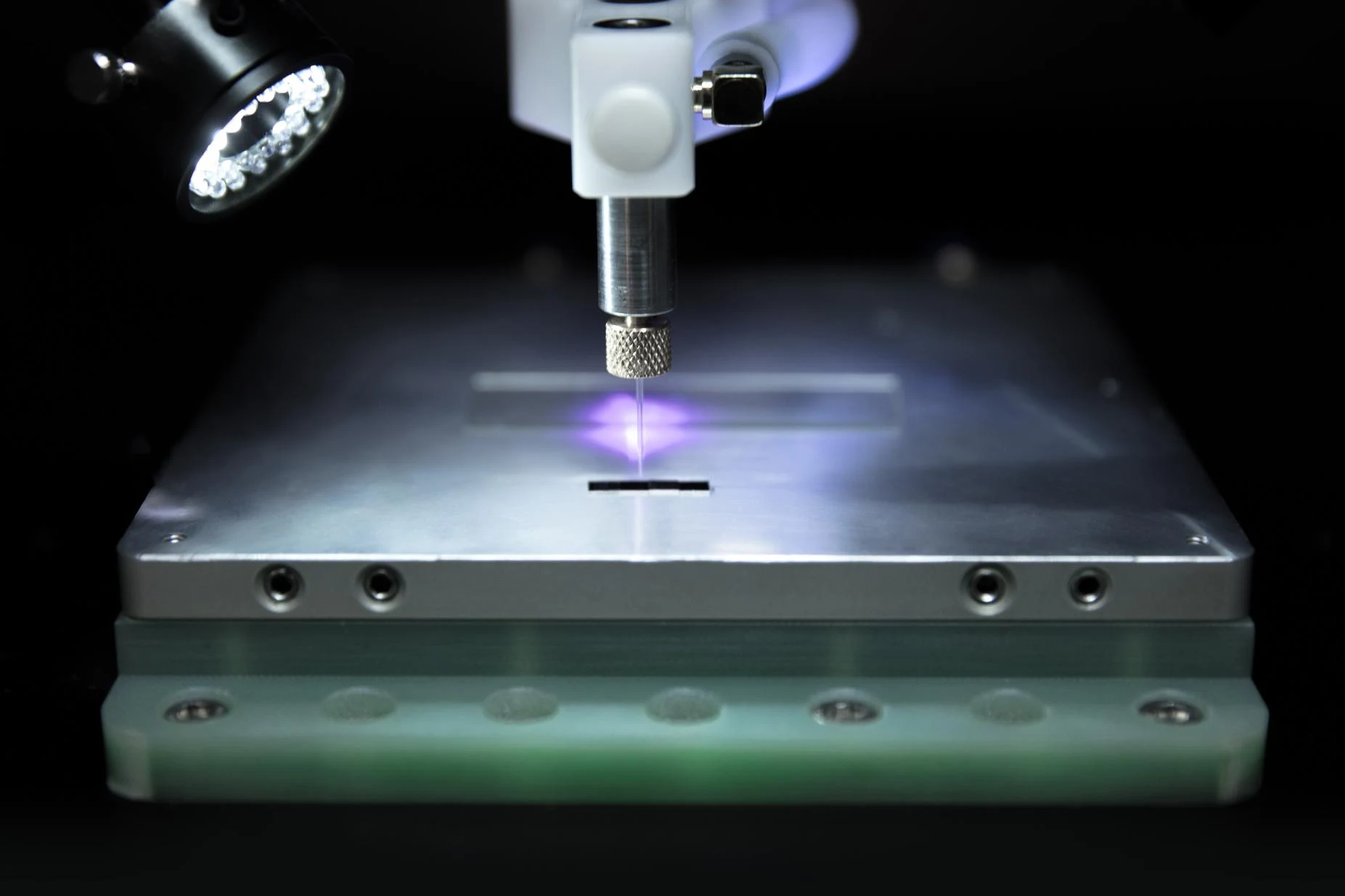

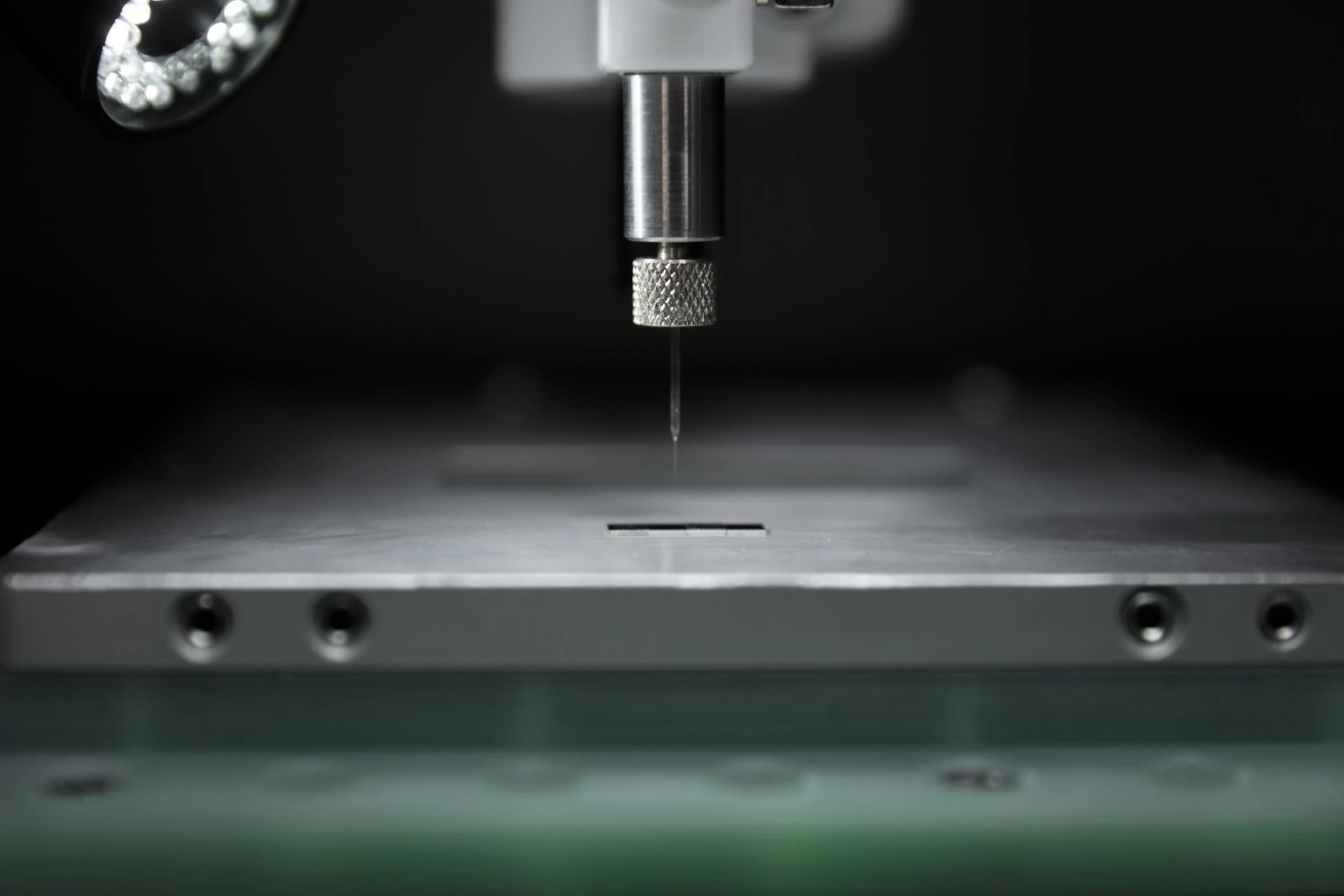

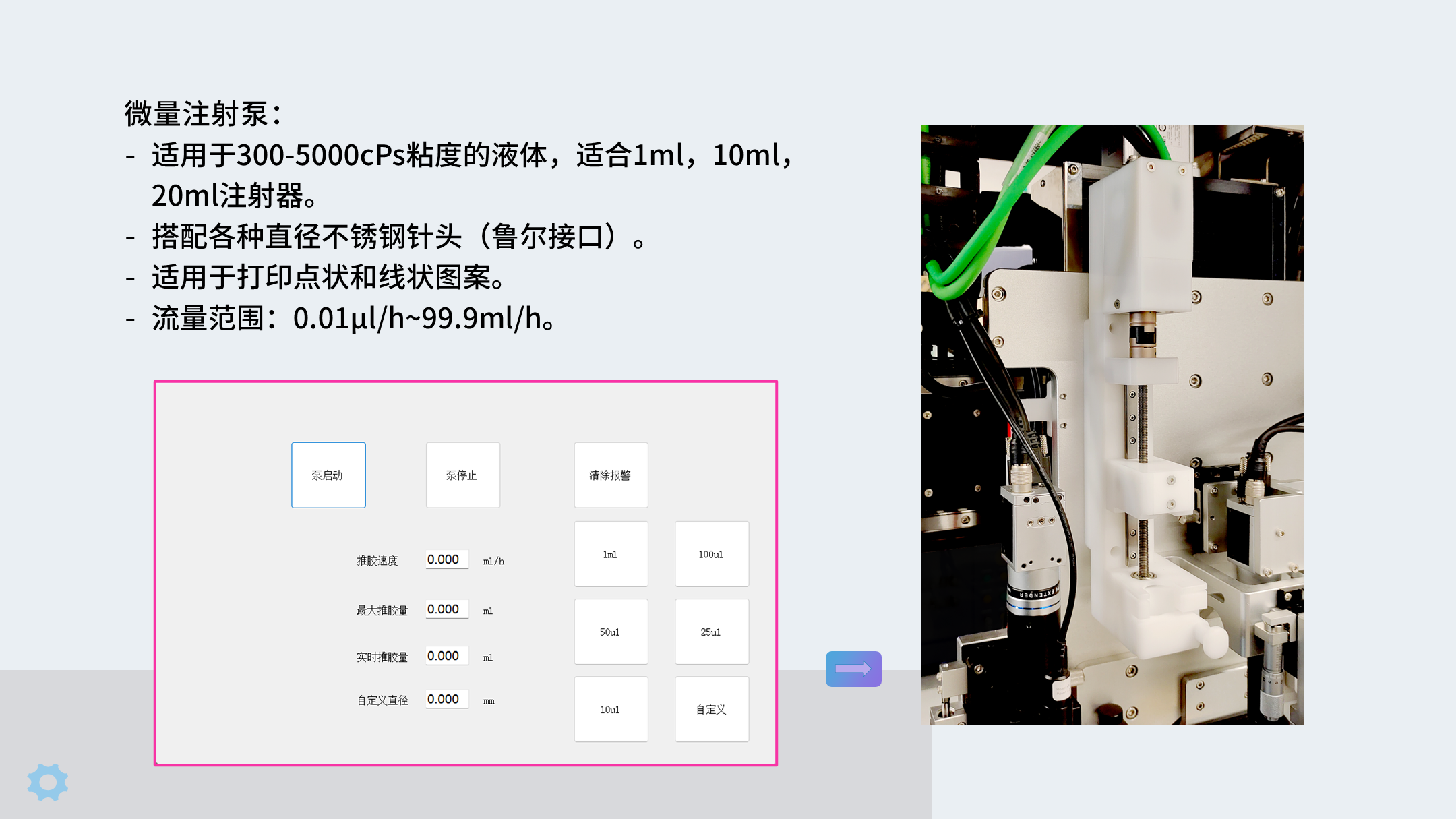

喷头

材质:金属/玻璃/其他。 喷头直径1-45µm。 标准直径:

1µm5µm10µm45µm。 其他尺⼨寸可以定制。

材质:金属/玻璃/其他。 喷头直径

1µm5µm

其他尺⼨寸可以定制。

运动控制及分析系统

ACS运动控制卡+ SpiiPlusSPC standard.

ACS运动控制卡+ SpiiPlusSPC standard.

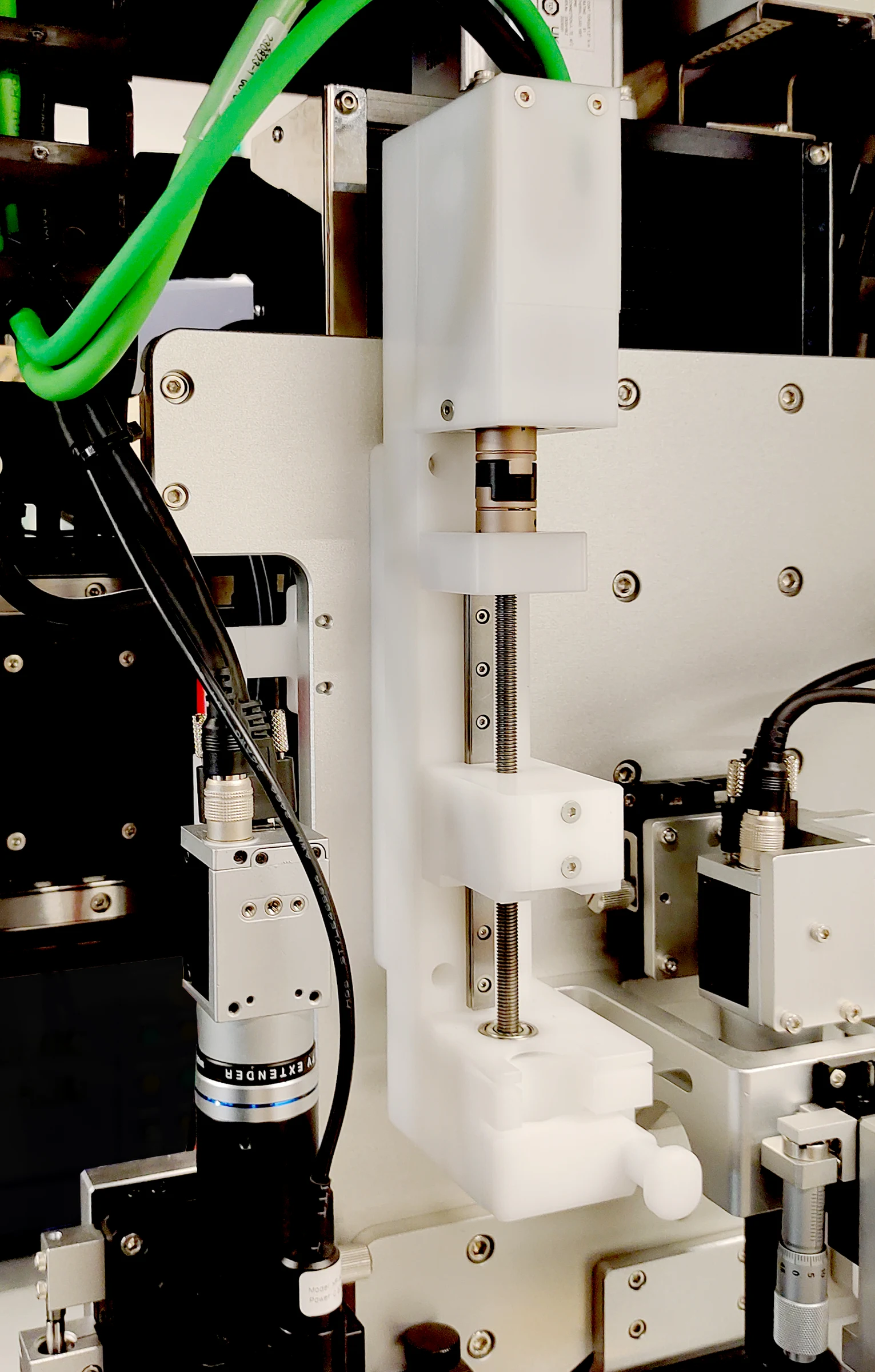

XYZ平台

见下⻚

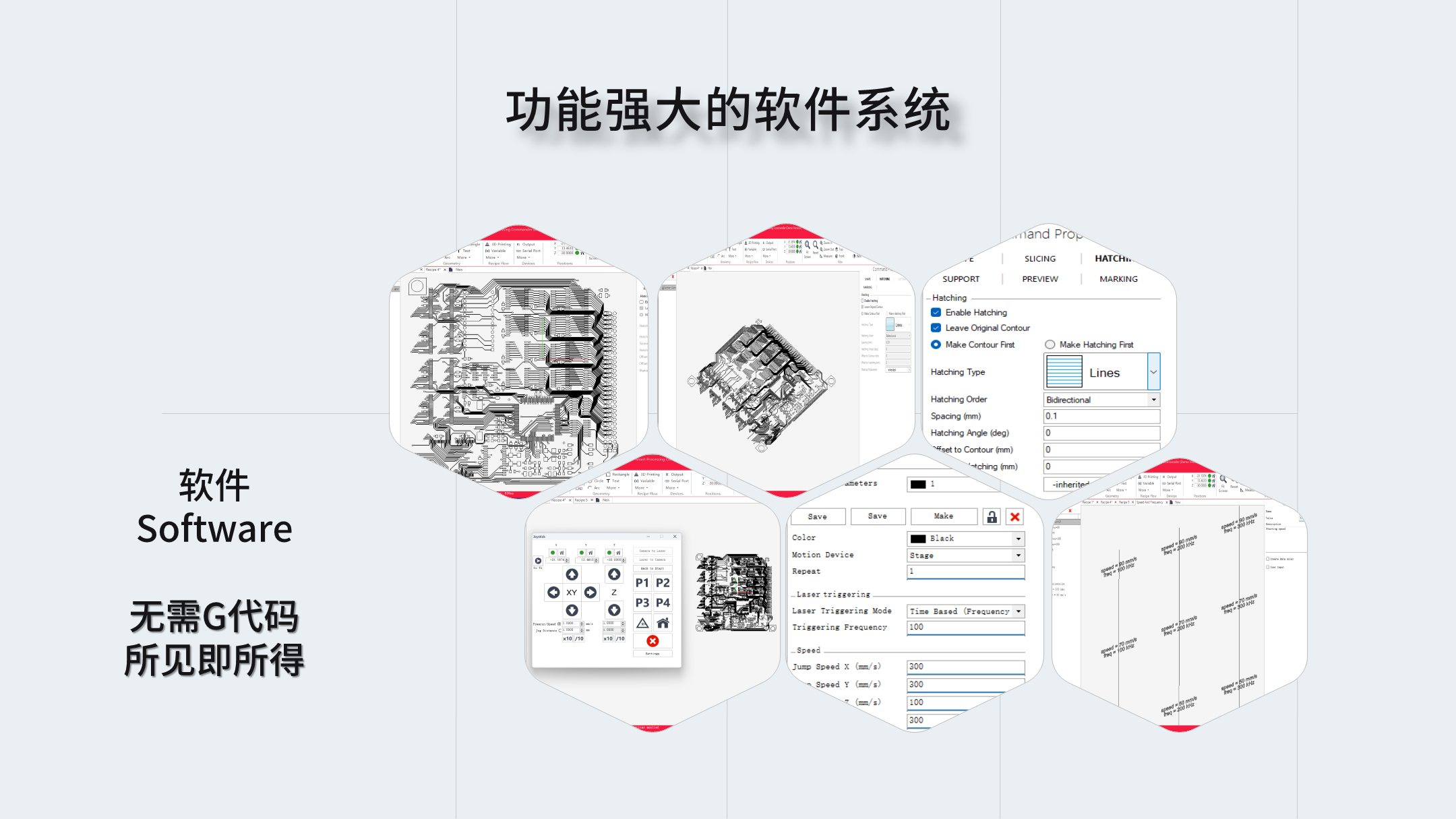

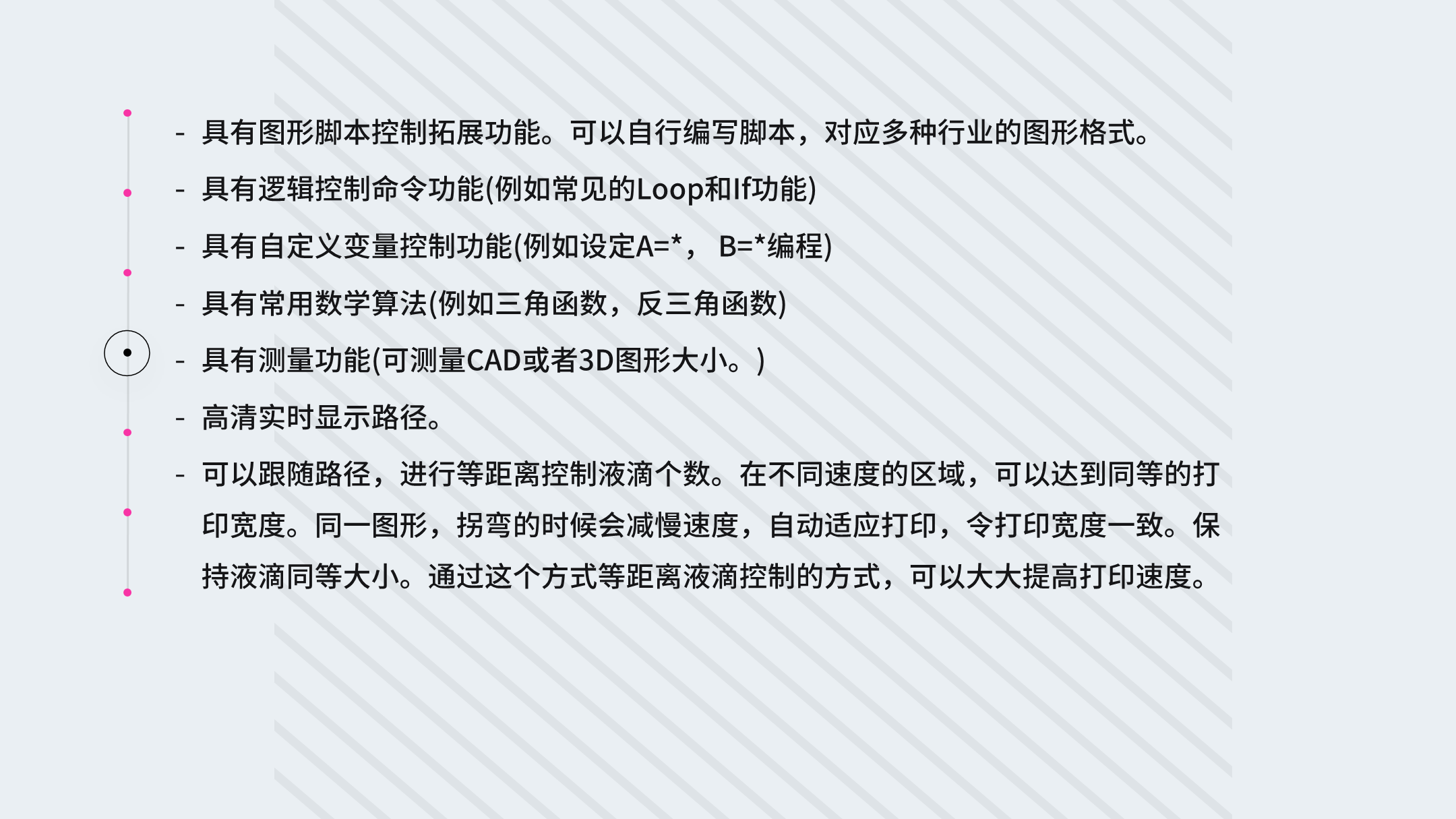

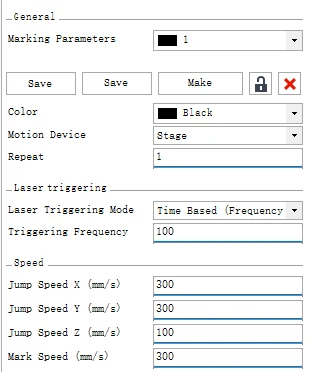

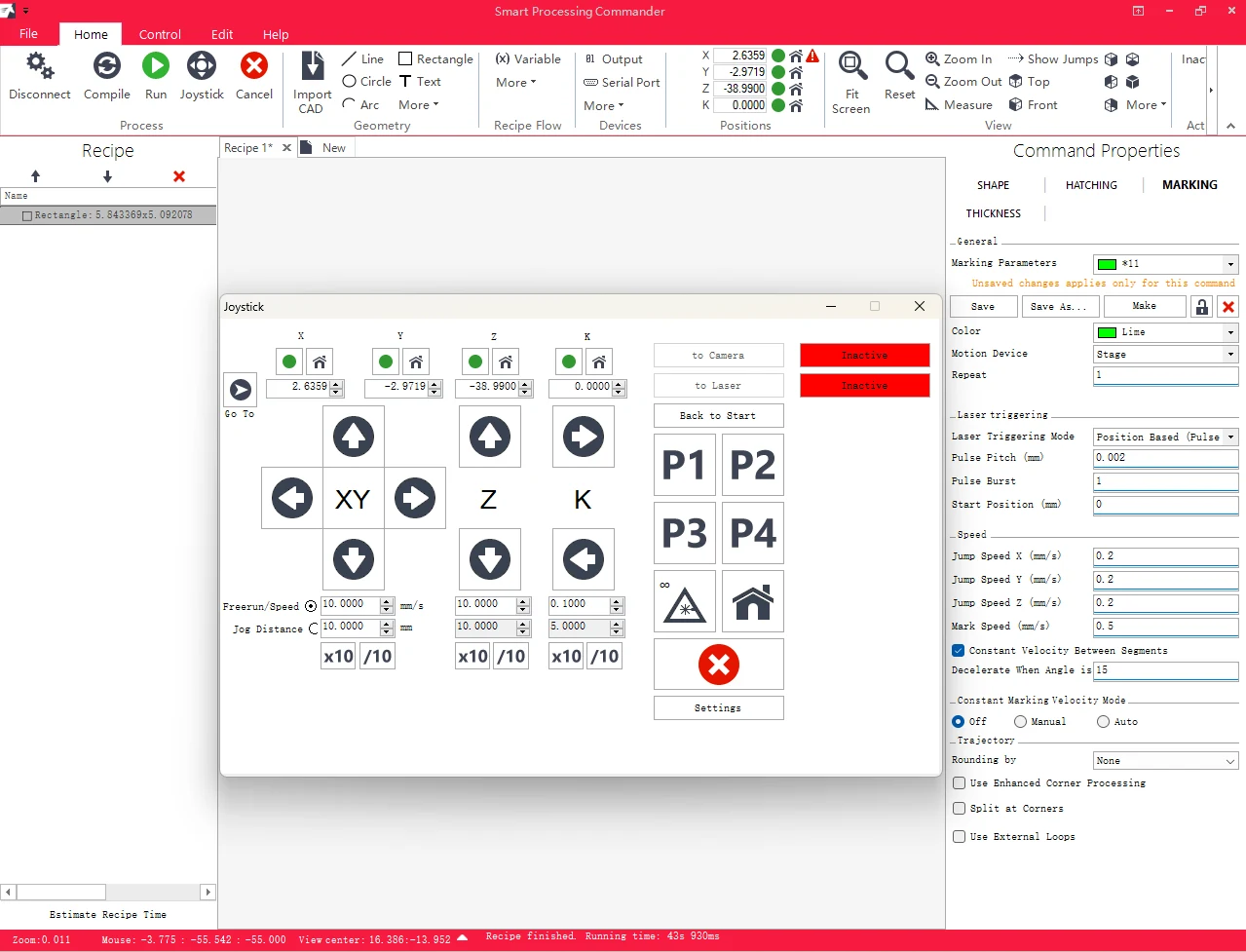

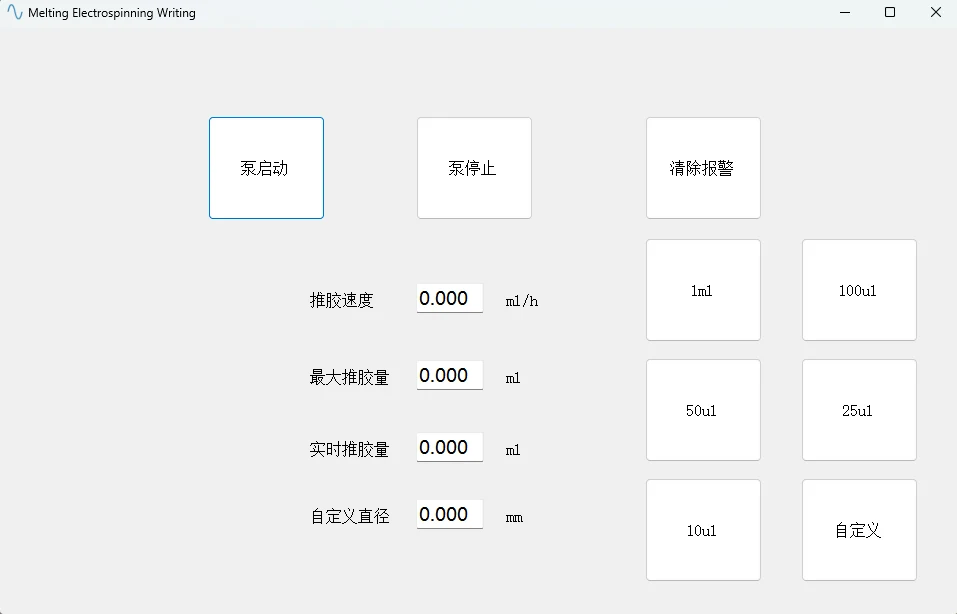

软件

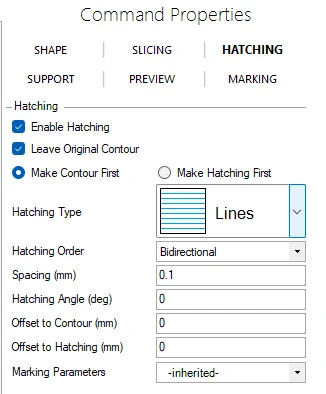

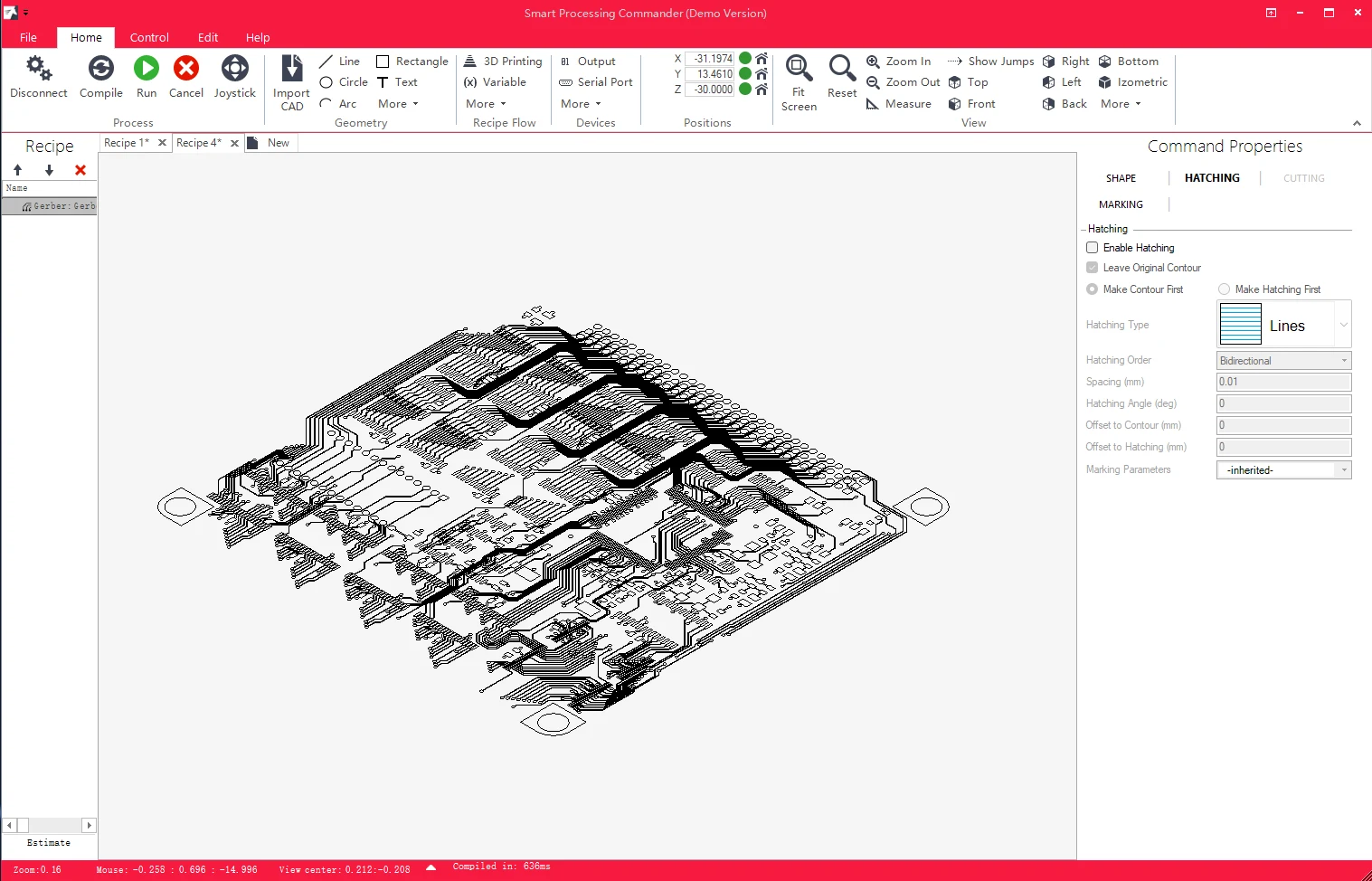

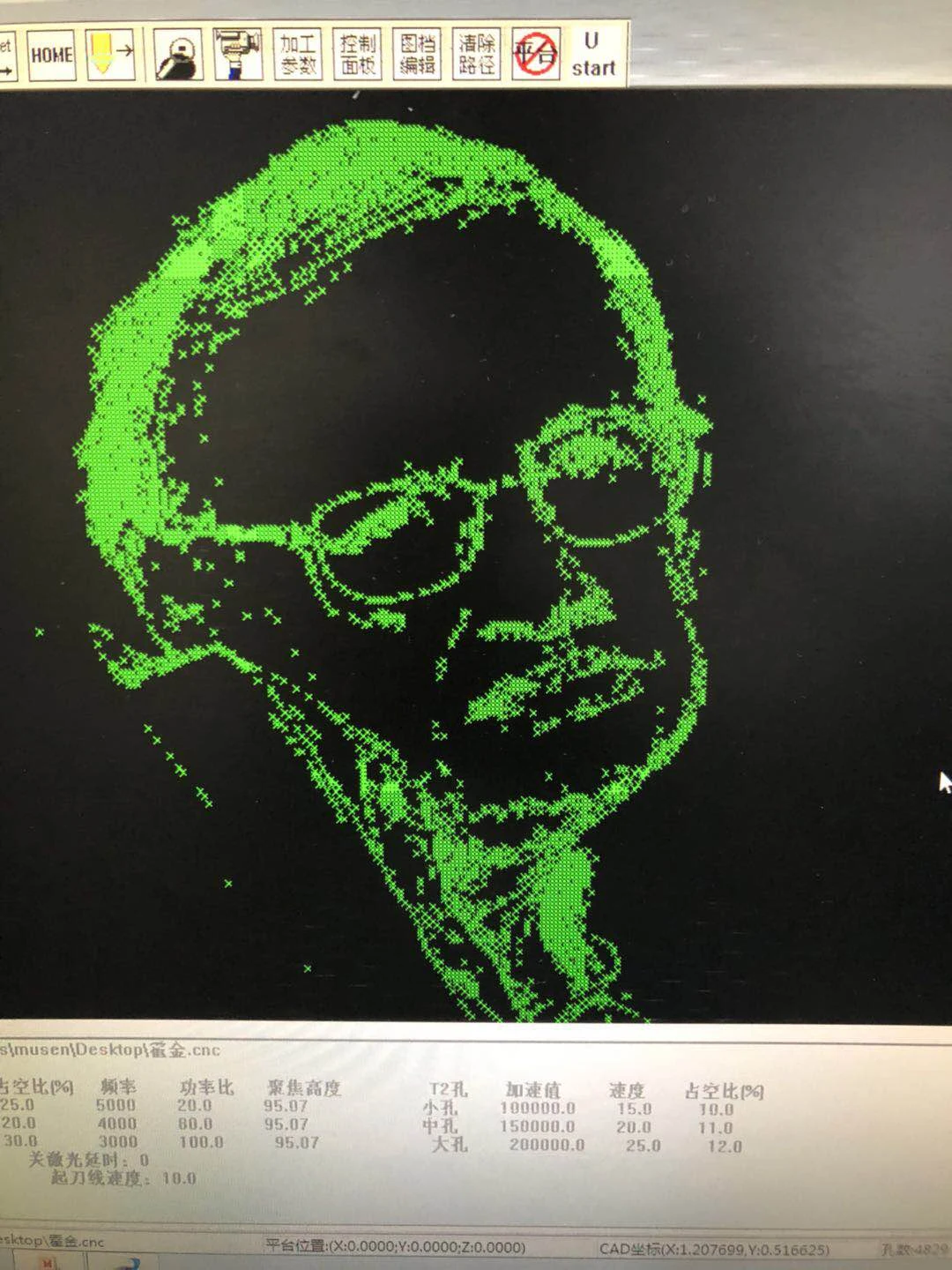

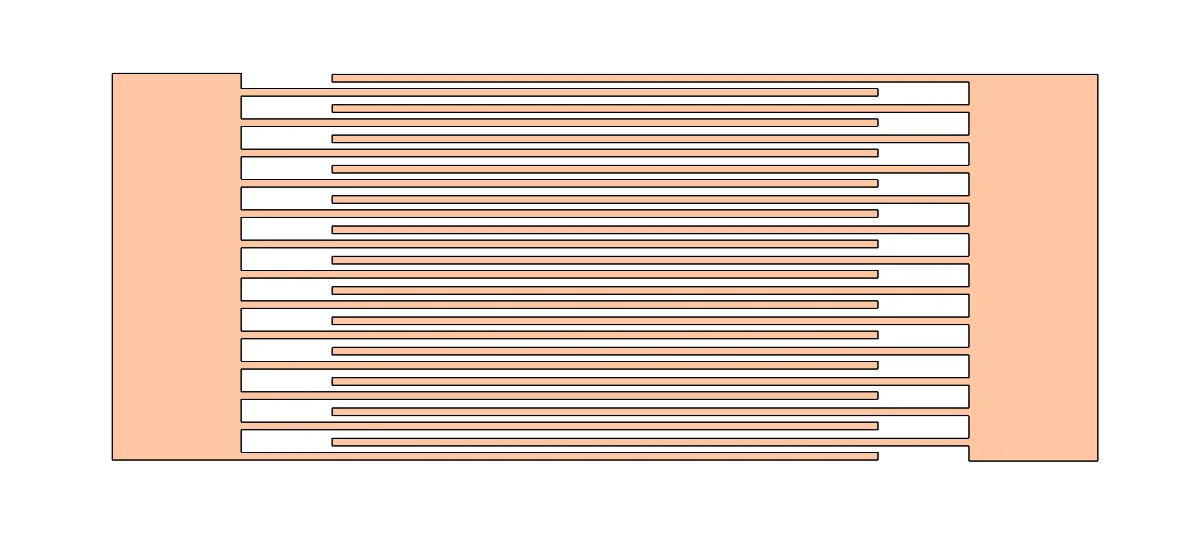

内置CAD转图软件

内置CAD转图软件

选购件

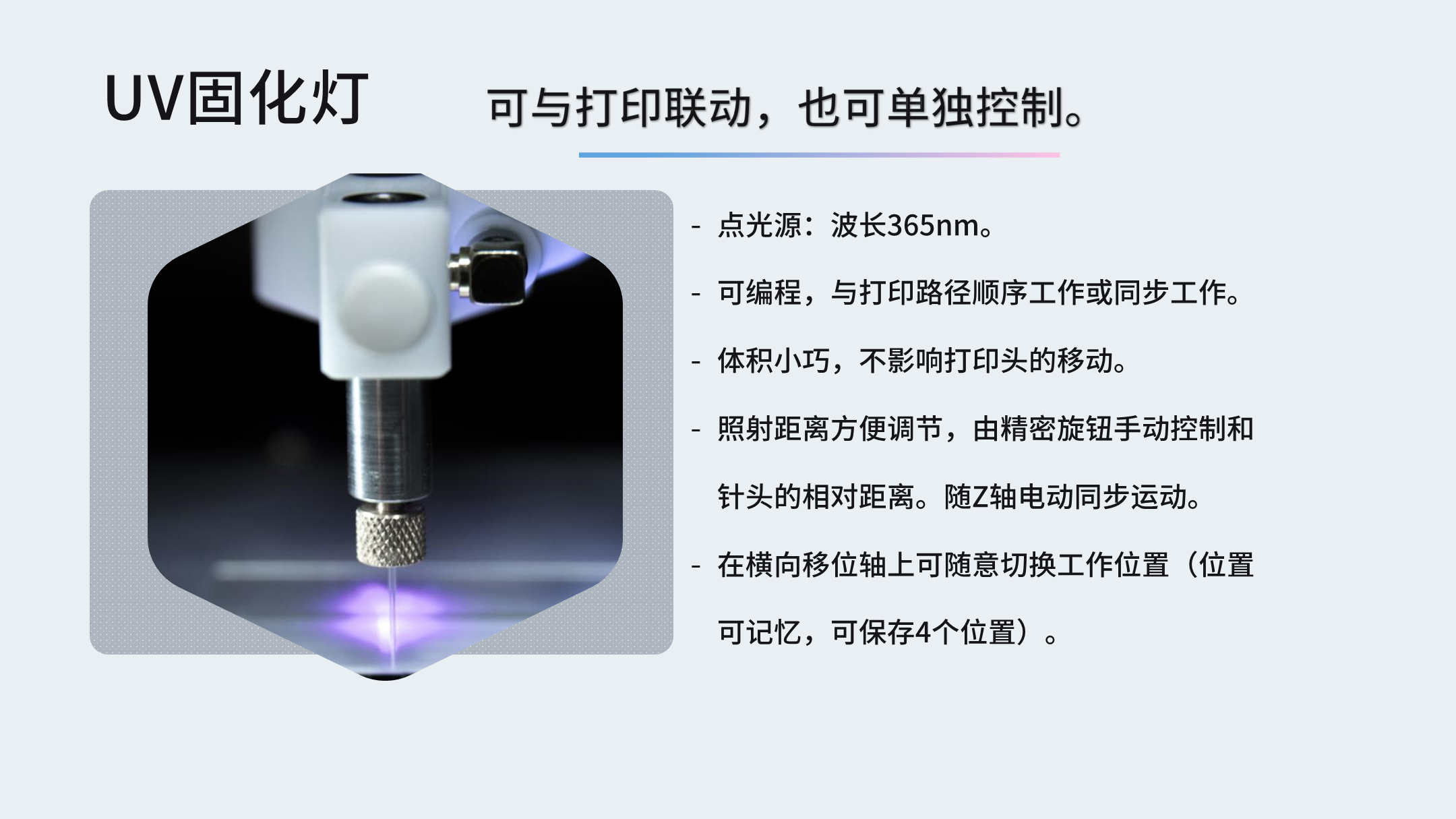

UV固化灯

UV固化灯


加热系统

加热系统


湿度控制系统

湿度控制系统

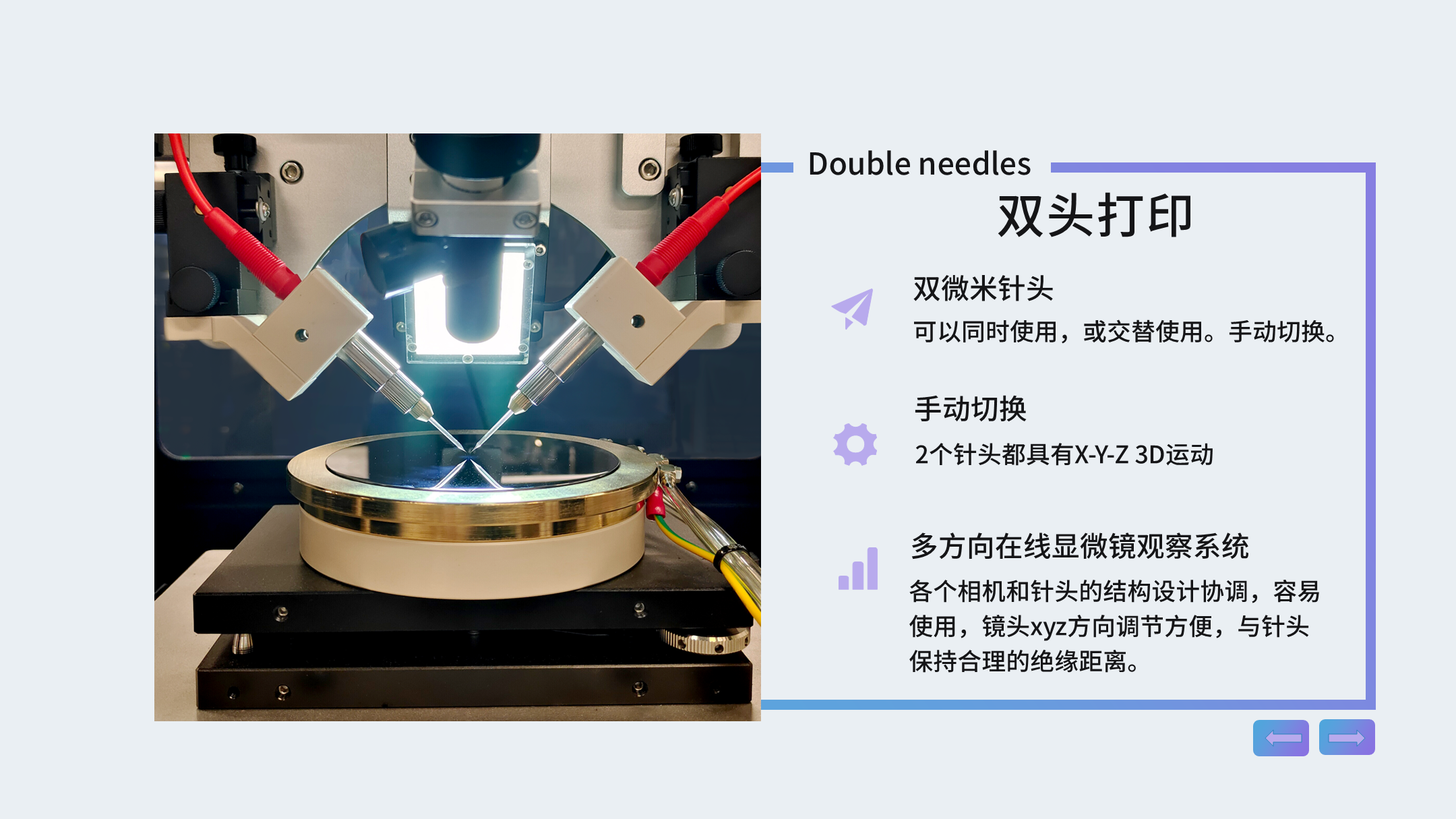

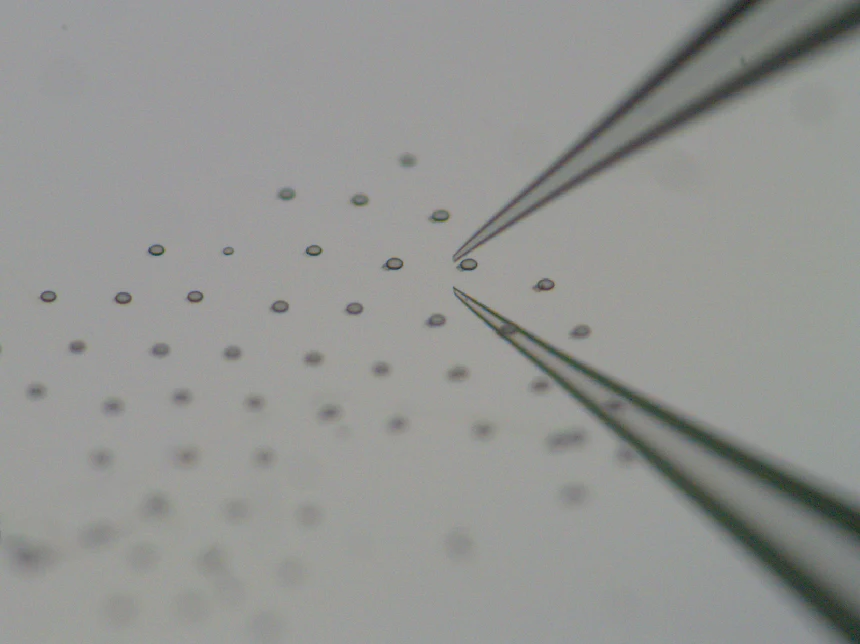

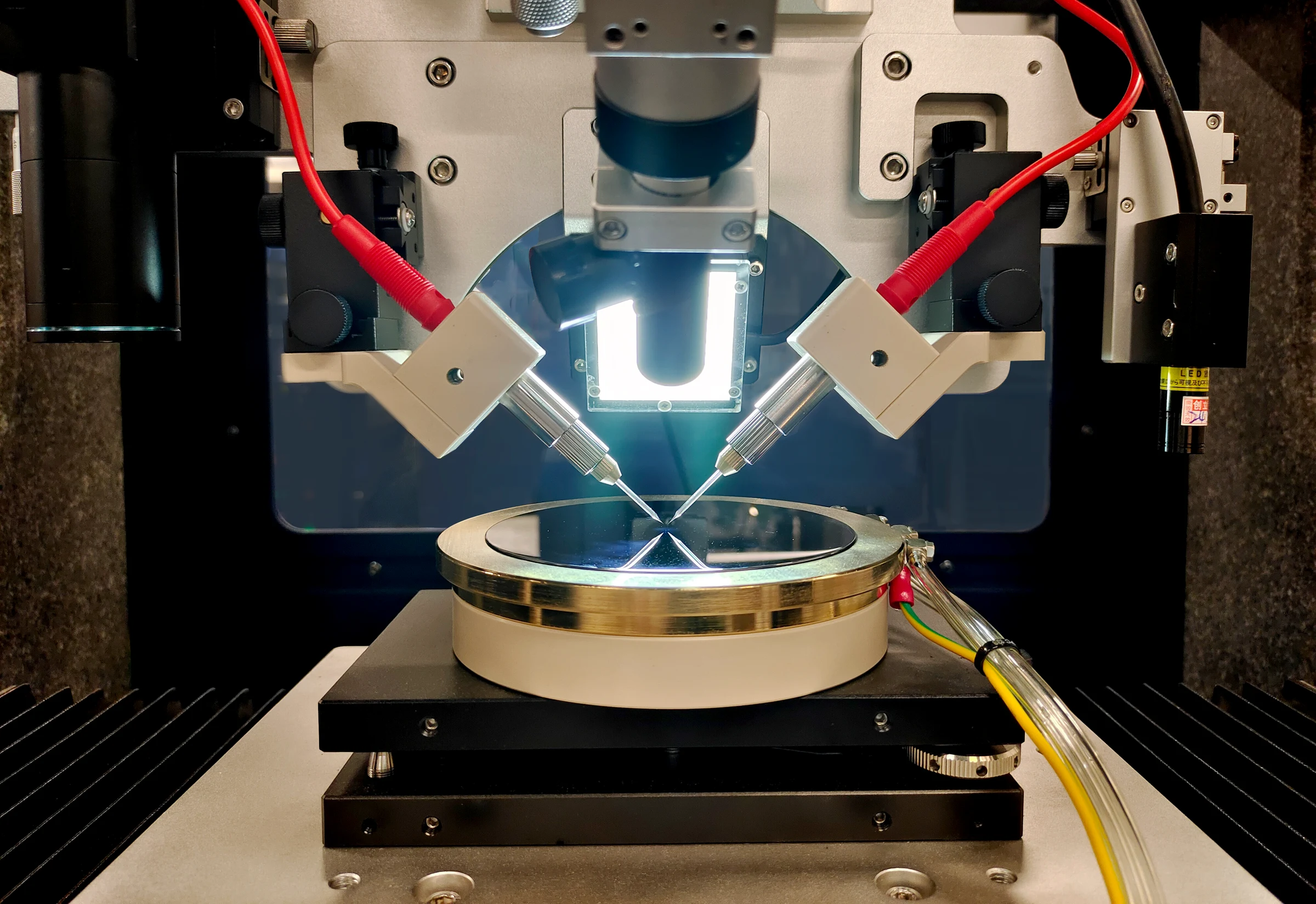

双头打印:2个打印头轮流打印。打印过程中,提前把不同的喷头和打印墨⽔准备好,随时更换打印头。也可以同时打印。2个头可以单独调节离底板高度。⾼度的调节精度为100nm

适⽤用性

适用于500余种原料墨⽔或溶液,材料粘度

0.5-10000cps均可以使⽤用。

适⽤用于500余种原料墨⽔或溶液,材料粘度0.5-10000cps均可以使⽤。

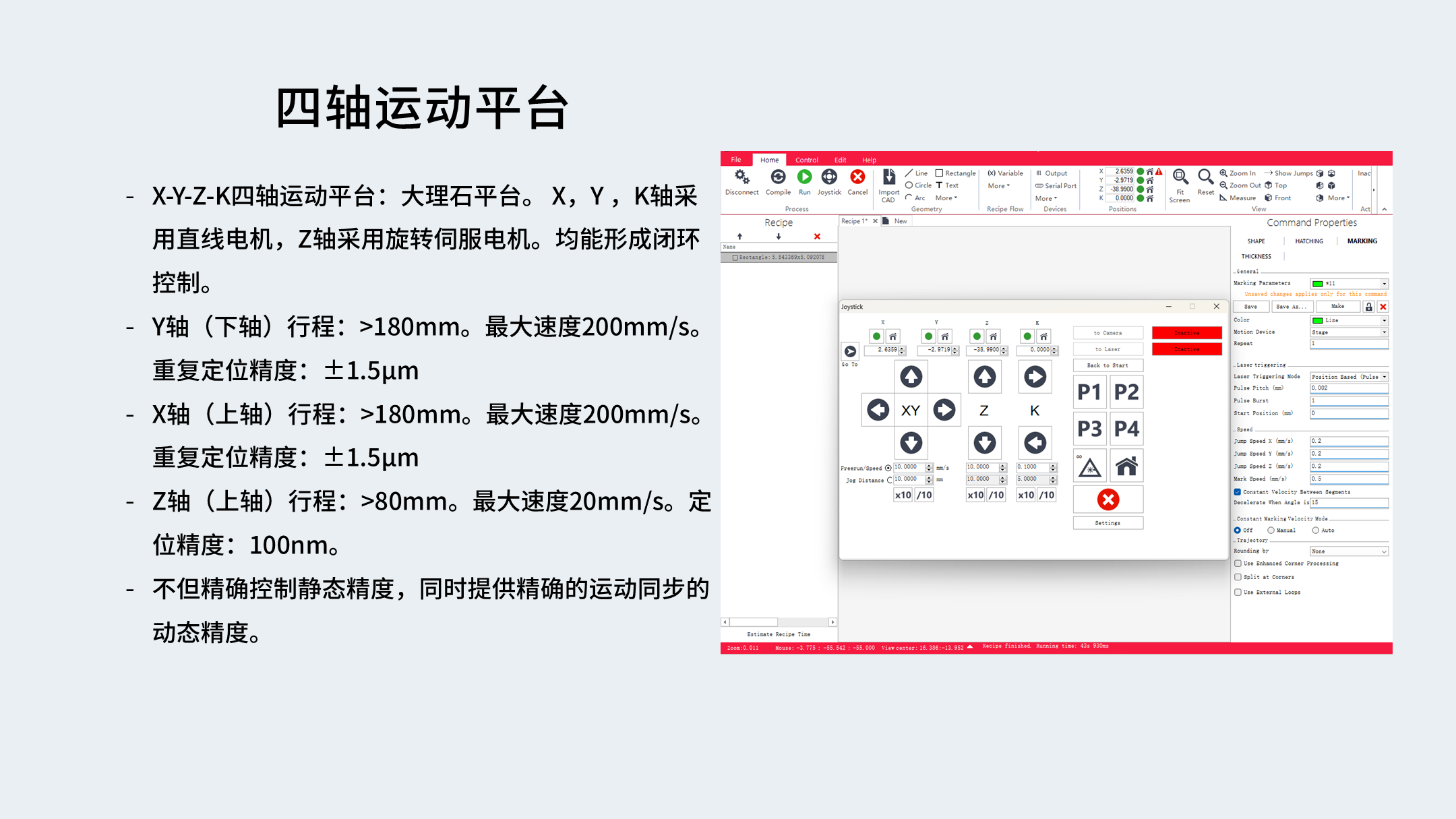

High-resolution X-Y-Z 3D moving stage for TL-3DWN-400mm

Marble stage + Gantry structureX & Y: Linear actuatorZ: Servo MotorIntelligent Motion control soft. Materials: Aluminum.

项⽬

X axis

Y axis

Z axis

行程

400 mm

400mm

100mm

最⼤负载

/

15KG

10 KG

反馈分辨率

0.1 µm

0.1 µm

0.1 µm

最⼤加速度

1 G

1 G

0.1 G

最⼤速度

1 m/s

1 m/s

0.1 m/s

重复精度

± 2µm

± 2µm

± 2µm

定位精度(校准后)

± 3µm

± 3µm

± 6µm

垂直线度

± 5µm

± 5µm

± 5µm

水平直线度

± 2µm

± 2µm

正交性

± 5µm

材质

大理⽯

大理⽯

Al

纳米银导电墨水 技术参数

纳米银导电墨水是专为喷印电路设计的导电墨水,该墨水是采用纳米技术研制的一款新型产品,应用于RFID、太阳能电池、半导体、OLED显示等领域。
特性:
(1)导电性能良好;
(2)粒径分布均一,喷墨打印流畅,存储稳定性好;
(3)适用于RFID、太阳能电池、半导体、OLED显示等领域;
(4)提供专业定制开发。

性能参数

项目

测试方法

性能指标

型号

N/A

TL-Ink10

TL-Ink100

TL-Ink50

体系

N/A

油性体系

水系或溶剂体系

水系或溶剂体系

银粉粒径

N/A

10nm

100nm

50nm

外观

目测

蓝黑色分散液

金黄色分散液

蓝黑色分散液

粘度

旋转粘度计

(80rpm/ 50rpm@25oC)

5~1000cP

8~1000cP

5-500cp

方阻

四探针测试仪

10~120

mΩ/□/mil

10~80

mΩ/□/mil

10~60

mΩ/□/mil

附着力

百格刀/3M600胶带

≥4B

≥4B

≥4B

适用范围

N/A

喷涂、旋涂、辊涂、工业喷头

喷涂、旋涂、辊涂、工业喷头

喷涂、旋涂、辊涂、工业喷头

工艺参数:
(1)打印基材:PET、Teslin、铜版纸、相纸、硅材质及其它塑料材质等。
(2)固化方式:TL-Ink10热固化150度1小时;
TL-Ink100热固化即可 150 度 1个小时;
TL-Ink50热固化130度3分钟即可。
脉冲激光或者紫外固化效果更好,几微秒即可完成。
(3)体系安全性:该导电墨水是水性体系和环保溶剂体系的配比,不含苯,环保无毒。
储存及使用:
◇ 本产品采用真空包装,长期储存需0-15oC避光密封,开罐后建议一周内用完。
◇ 使用前务必充分搅拌,建议机械搅拌5-10min,搅拌速度500RPM
