3D微纳打印机
3D微纳打印机 参数

3D微纳打印机

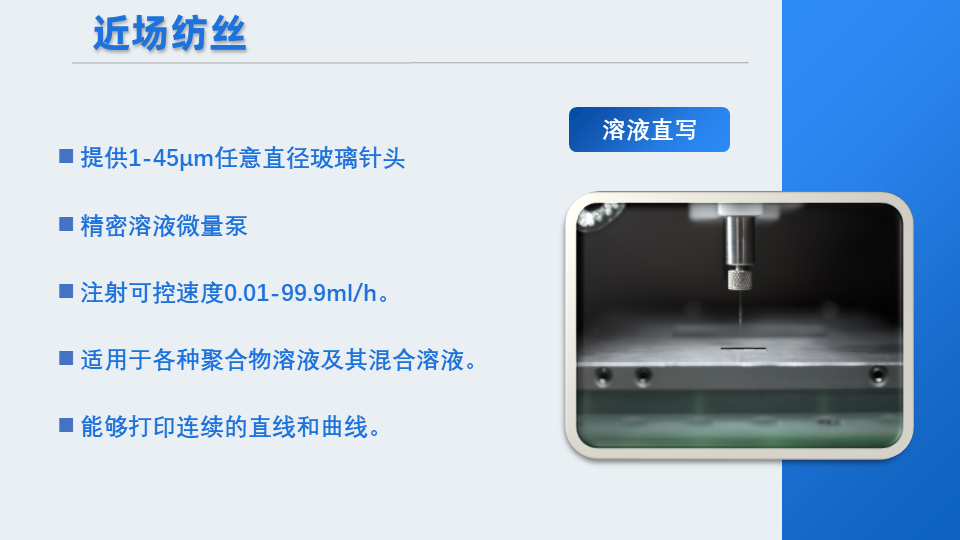

  • 近场直写


    微米针头打印


    设备特点

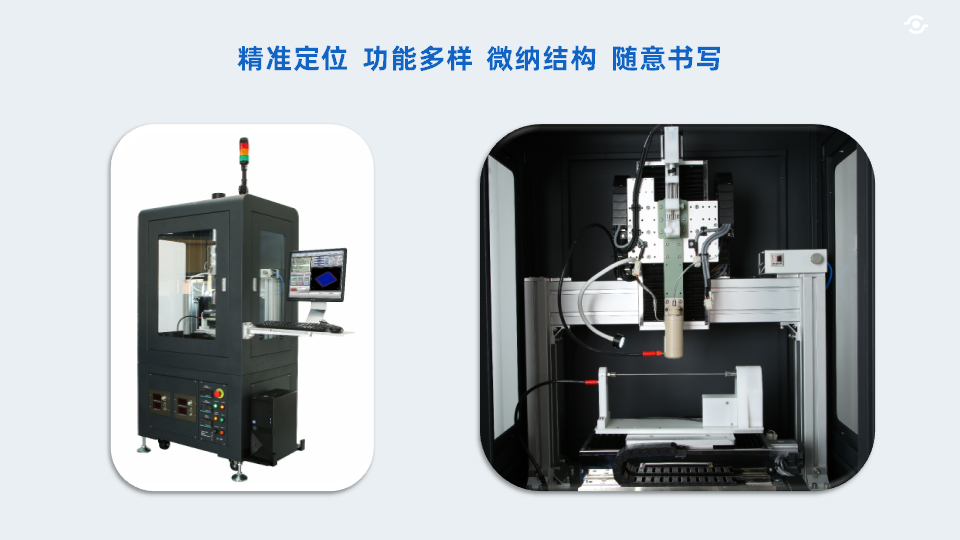

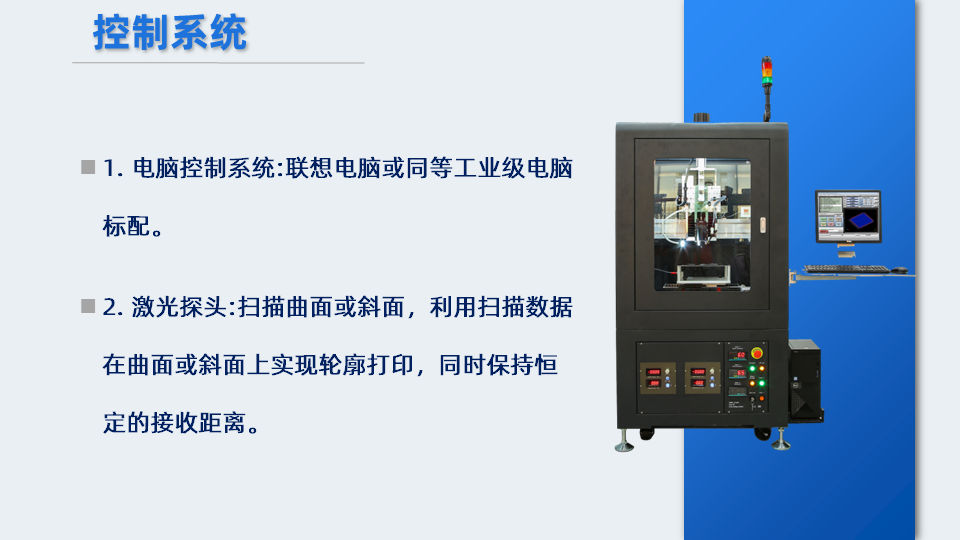

    高压静电微纳打印机 TL-3DWN,采用高压静电技术,结合高精度3D打印平台,实现微米/亚微米点的喷印、微米/亚微米线结构的直写和纳米薄膜的喷涂,可以实现雾化制膜、电纺制膜,电纺直写,以及精密微纳米量子点、线的打印,从而制备预设的2D图案和3D结构。


    • 柔性印刷电子
    • 微纳结构3D打印
    • 薄膜晶体管
    • 触摸屏
    • 显示器件
    • 太阳能电池
    • 局部电路修复
    • 微纳点胶
    • 光学器件
    • 细胞打印
    • 组织工程支架
    • 传感器


  • 延伸阅读:


    高压静电微纳打印技术


    高压静电微纳打印机,TL-3DWN,采用高压静电技术,结合高精度3D打印平台,实现微米/亚微米点的喷印、微米/亚微米线结构的直写和纳米薄膜的喷涂,可以实现多层精密微纳米量子点、线的打印,从而制备预设的2D图案和3D结构。

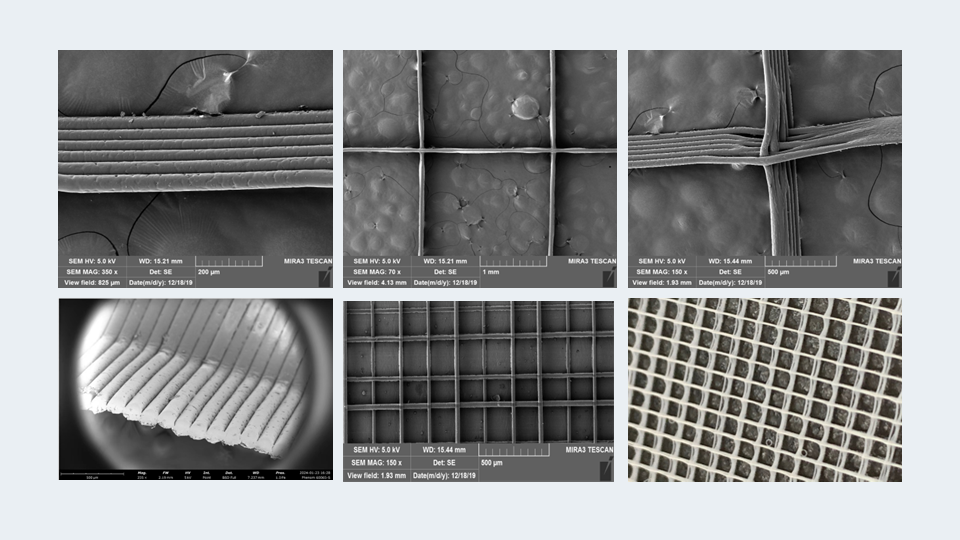

    这种打印机的工作原理是把液体通过微米级的喷嘴挤出,形成微米直径的液滴,再通过高压静电场力拉伸,使液滴形成圆锥形,然后将小液滴分离到打印表面,输入任何预设的图案或结构到计算机程序,控制基板运动和喷嘴电压以及其他工艺参数,可以得到直径为0.01~1微米的量子点、线的组合。实现了单根纳米纤维和单个量子点的有序沉积。(打印的量子点的直径可以达到1微米,定位精度100nm。)


    与其他的微纳结构制造技术相比,高压静电微纳打印具有设备简单,操作方便,成本低,原料来源广等优点,在众多领域如电子器件、柔性电子显示器,可穿戴设备、太阳能薄膜电池、微传感器,生物支架、组织工程、有机发光二极管、生物传感器、能量收集等领域具有巨大的发展潜力,并开始获得应用。


    在柔性电子方面的应用:
    高压静电微纳打印是柔性电子产业最具潜力的制造技术之一。柔性电子技术是在可弯曲、可折叠柔性基板上制作电子器件的新型电子制造技术。由于柔性电子具有重量轻、可折叠等诸多优点,特别是适合卷到卷生产模式,在许多新型产业中已经得到应用,如柔性显示技术、数据存储系统、薄膜太阳能电池、大面积传感器和驱动器、射频天线和柔性智能皮肤等。


    高压静电微纳打印出的量子点可被用作发光二极管的有源层,用作光致发光和电致发光层。量子点是发光半导体纳米晶体,可用于发光二极管中,让显示器变得更亮、显示速度更快、色彩更加栩栩如生。这项技术与量子点墨水配合使用时可以造出0.1~1微米的线和点。这些线和点能以不同颜色的量子点组成阵列和复杂图案,甚至能以不同颜色的量子点覆盖另一种量子点。把这些量子图案夹在电极中间可制造出明亮的量子点LED。该设备使用的先进技术为油墨大面积打印量子点材料图案提供了强大的技术支持。


    高压静电微纳打印机可以使用的原料包括:

    • 银墨水为原料喷印导电功能性微纳结构,实现了电阻、电感、电容等无源元件及柔性电路的全喷印制造。
    • 利用高压静电微纳打印技术在图案化硅基底上制作ZnO半导体纳米纤维,可以构造纳米纤维场效应器件及有源元件。
    • 高压静电微纳打印技术可直接采用其他的有机/无机半导体材料进行微纳电子器件的制备,在微纳电子领域具有潜在应用价值。


    生物组织工程支架:

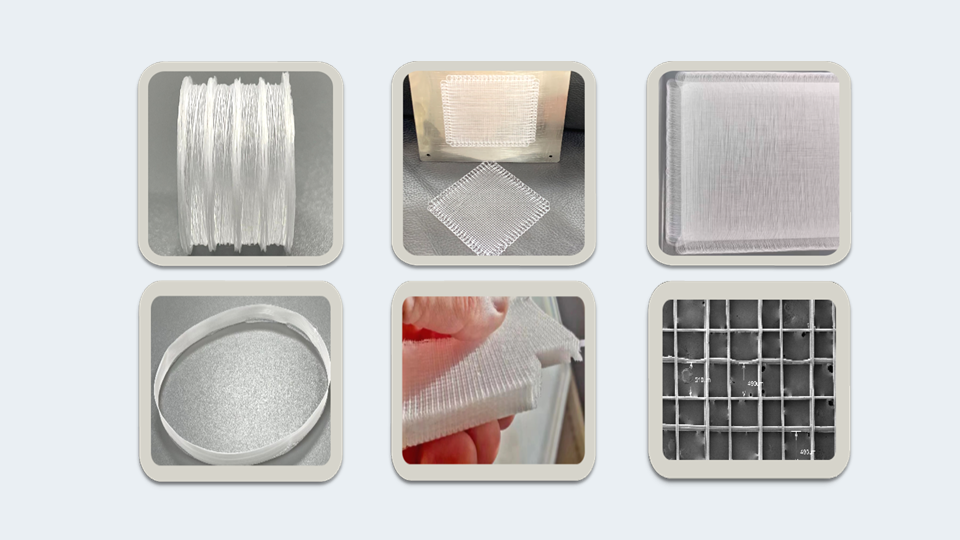

    组织工程学是近年来发展较快的一门新兴学科,主要是研究种子细胞和构建组织的方法和技术,其中模仿细胞生长环境的人造细胞支架是组织工程研究的重要组成部分。高压静电微纳打印解决了支架成型复杂、与微观结构吻合难等问题,可以根据医学成像迅速准确地打印出与天然组织相当的细胞生物支架。

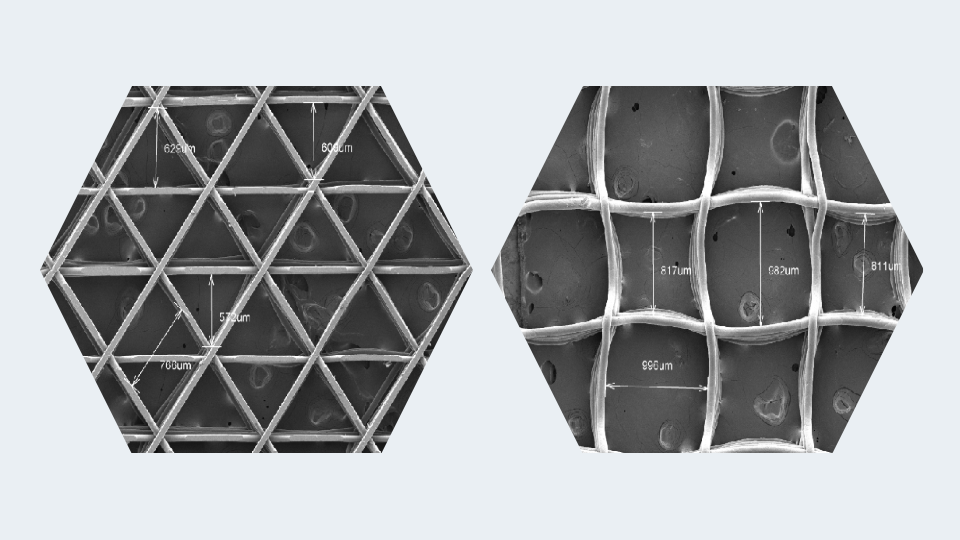

    微纳米三维支架结构能够为细胞生长提供一个更为接近组织微环境的培养空间,能够促进细胞的增值和细胞间营养传递。从仿生学角度看,微纳米纤维的结构在形式和结构上比其他材料更接近人体大多数组织、器官。另外,纳米纤维具有比表面积高、孔隙率高、生物相容性好及可降解能力强等特性,正受到国内外生物医学领域的持续关注。


    微流控芯片:
    高压静电微纳打印技术可以实现对三维空间结构的微流控芯片一次成型,并在厚度方向实现渐变的过程,从而实现内部流体的空间流动,用户可以利用CAD 软件自行设计芯片流形连接器,打印出理想的功能性微流控芯片
